首頁 » 邁動產品 » 脹套漲緊套 » 脹套

產品介紹Product

產品名稱：: LOCK1脹套 LOCK1漲緊套 Z2漲緊套 TKL200脹套 LOCK1 45*75漲緊套

產品特性：: 1、實現無間隙免鍵聯接，無需鍵槽，100%品質保證。
2、具有省時高效，避免傳統隱性公差損壞；
3、具有高精度，大扭矩，自動調節中心作用；
4、45#鋼調質研磨，反復漲緊彈性好。
5、備有現貨庫存，批量生產2~3周交貨期。

品牌：: 邁動工業

材質：: 45#鋼

表面：: 經精加工后調質研磨，表面光潔。

壽命：: 正常使用2~3年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

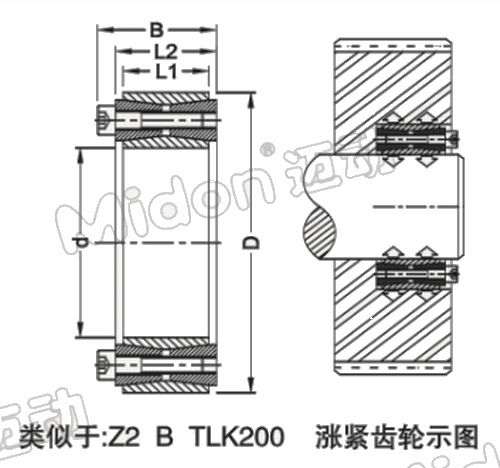

LOCK1脹緊套類似于Z2 B TLK200 型脹緊套，是由一個開口的雙錐內環，一個開口的雙錐外環和兩個雙錐壓緊環組成。用內六角螺栓擰緊，擰緊時彈性環沒有相對于軸轂的軸向移動，與Z1型比較，同樣壓緊力能產生更大的徑向壓力，傳遞更大的載荷。

LOCK1
尺寸Dimensions				所受扭力Performances		壓強Pression		螺絲規格Ciampin screwsDIN-12.9			重量 (KG)
d×D [mm]	L1 (mm)	L2 (mm)	B	Ft	Mt	Pw (P/mm)	Pn (P/mm)	Qty	Type	Ms	重量 (KG)
20×47	17P	20	27.5	27000	240	210	90	8	M6×18	15	0.2
22×47	17	20	27.5	27000	300	195	90	8	M6×18	15	0.2
24×50	17	20	27.5	30000	360	195	95	8	M6×18	15	0.3
25×50	17	20		30000	380	190	95	8	M6×18	15	0.3
28×55	17	20	27.5	33000	470	185	95	10	M6×18	15	0.3
30×55	17	20	27.5	33000	500	175	95	10	M6×18	15	0.29
32×60	17	20	27.5	40000	630	192	105	12	M6×18	15	0.34
35×60	17	20	27.5	40000	700	180	105	12	M6×18	15	0.3
38×65	17	20	27.5	46000	870	188	110	14	M6×18	15	0.4
40×65	17	20	27.5	46000	920	180	110	14	M6×18	15	0.3
42×75	20	24	33.5	72000	1500	226	125	12	M8×22	37	0.6
45×75	20	24	33.5	72000	1610	210	125	12	M8×22	37	0.57
48×80	20	24	33.5	71000	1700	196	115	12	M8×22	37	0.62
50×80	20	24	33.5	71000	1770	190	115	12	M8×22	37	0.6
55×85	20	24	33.5	83000	2270	200	130	14	M8×22	37	0.6
60×90	20	24	33.5	83000	2470	180	120	14	M8×22	37	0.7
65×95	24	24	33.5	93000	3040	190	130	16	M8×22	37	0.7
70×110	24	28	39.5	132000	4600	210	130	14	M10×25	70	1.3
80×115	24	28	39.5	131000	4900	195	125	14	M10×25	70	1.3
80×120	24	28	39.5	131000	5200	180	120	14	M10×25	70	1.4
85×125	24	28	39.5	148000	6300	195	130	16	M10×25	70	1.4
90×130	24	28	39.5	147000	6600	180	125	16	M10×25	70	1.5
95×135	24	28	39.5	167000	7900	195	135	18	M10×25	70	1.6
100×145	26	33	47	192000	9600	195	135	14	M12×30	127	2.2
110×155	26	33	47	191000	10500	180	125	14	M12×30	127	2.5
120×165	26	33	47	218000	13100	185	135	16	M12×30	127	2.6
130×180	34	38	52	272000	17600	165	115	20	M12×35	127	3.8
140×190	34	38	52	298000	20900	165	125	22	M12×35	127	3.9
150×200	34	38	52	324000	24200	170	125	24	M12×35	127	4.0
160×210	34	38	52	350000	28000	170	130	26	M12×35	127	4.3
170×225	38	44	60	386000	32800	160	120	22	M14×40	195	5.8
180×235	38	44	60	420000	37800	165	125	24	M14×40	195	6.0
190×250	46	52	68	490K	46500	150	115	28	M14×45	195	8.5
200×260	46	52	68	525K	52500	150	115	30	M14×45	195	8.6
220×285	50	56	74	620K	68000	150	115	30	M16×50	300	11.1
240×305	50	56	74	715K	85500	160	125	30	M16×50	300	12.0
250×315	50	56	74	768K	96000	165	130	32	M16×50	300	12.7
260×325	50	56	74	810K	105K	165	135	32	M18×50	300	13
280×355	60	66	86.5	920K	128K	150	120	36	M18×55	410	19
300×375	60	66	86.5	1025K	154K	155	125	36	M18×60	410	20
320×405	72	78	100.5	1325K	210K	155	125	36	M20×65	590	30
340×425	72	78	100.5	1325K	225K	150	120	36	M20×65	791	31
360×455	84	90	116	1325K	295K	150	120	36	M22×70	790	36
380×475	84	90	116	1635K	309K	140	120	36	M22×70	790	42
400×495	84	90	116	1617K	322K	135	110	36	M22×70	790	44
420×515	84	90	130	1780K	374K	135	110	40	M22×70	1000	46
440×545	96	102	130	2060K	455K	130	105	40	M24×75	1000	50
450×555	96	102	130	2050K	461K	125	105	40	M24×80	1000	65
460×565	96	102	130	2040K	470K	125	100	42	M24×80	1000	67
470×585	96	102	130	2160K	518K	125	100	44	M24×80	1000	73
480×585	96	102	130	2160K	515K	125	100	45	M24×80	1000	75
500×605	96	102	130	2240K	560K	125	100	45	M24×80	1000	80
520×630	96	102	130	2320K	600K	125	100	48	M24×80	1000	83
530×640	96	102	130	2330K	617K	120	100	50	M24×80	1000	86
640×650	96	102	130	2340K	630K	120	100	50	M24×80	1000	88
560×670	96	102	130	2440K	680K	120	100	50	M24×80	1000	90

【邁動工業】相關產品
脹緊套				多鍥論、鏈條、齒輪
LOCK1邁動脹緊套	LOCK4邁動脹緊套	LOCK7邁動脹緊套	LOCK19邁動脹緊套	邁動齒輪（MI~M6)
LOCK2邁動脹緊套	LOCK5邁動脹緊套	LOCK8邁動脹緊套	LOCK20邁動脹緊套	邁動板式鏈條
LOCK3邁動脹緊套	LOCK6邁動緊脹套	LOCK18邁動脹緊套	邁動惰輪	J型邁動多鍥論
皮帶輪				同步輪
邁動錐套皮帶輪SPZ（1、2）槽	邁動錐套皮帶輪SPA（1、2）槽	邁動錐套皮帶輪（SPB（1、2)槽	邁動錐套皮帶SPC（3、4)槽	L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽	邁動錐套皮帶輪SPA（3、4)槽	邁動錐套皮帶輪SPB（3、4)槽	邁動錐套皮帶輪SPC(5、6)槽	H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽	邁動錐套皮帶輪SPA（5、6)槽	邁動錐套皮帶輪（SPB（5、6)槽	邁動錐套皮帶輪SPC（8、10)槽	XL型邁動直孔同步輪
鏈輪			同步輪
邁動 06B 08B系列漲緊式錐套鏈輪	美標鏈輪（40、50	歐標（06B、08B)系列直孔鏈輪	T5型邁動同步輪	5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪	美標鏈輪（60、80）	歐標（10B、12B)系列直孔鏈輪	T10型邁動同步輪	8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪	美標鏈輪（100、120）	歐標（16B、20B)系列直孔鏈輪	AT5型邁動同步輪	14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪	美標鏈輪（140、160）	歐標（24B、28B)系列直孔鏈輪	AT10型邁動同步輪	20M邁動同步輪


邁動工業——脹緊套使用說明

邁動脹緊套需要轂與軸聯結時，通過螺栓擰緊使產品軸向運動并產生徑向力和摩擦力，從而達到扭矩的要求。拆卸使將全部螺栓松開即可，無需將螺栓卸下，再用內六角扳手將適配的螺栓旋入拆卸孔，把拆卸的零件頂松開即可。
