首頁 » 邁動產品 » 傳動輪 » 圓弧齒同步輪

產品介紹Product

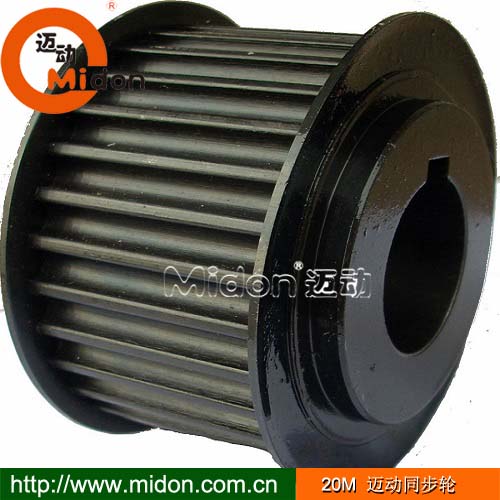

產品名稱：: 20M同步輪直孔同步輪圓弧齒同步輪圓弧齒同步輪廠家同步帶廠家供應同步輪廠家

產品特性：: 1、品質100%保證，傳遞精度高。
2、避免隱性公差，易安裝，省40%人工調整。
3、常用材料：鋁合金、45#鋼、大的產品HT250灰鐵。
4、批量生產加工周期：2~3周。

品牌：: 邁動工業

材質：: 鋁合金、45#鋼、大的產品HT250灰鐵

表面：: 經調質精加工處理，表面光潔。

壽命：: 正常使用2~3年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

邁動同步輪的優勢特征：

1、傳動準確，工作時無滑動，具有恒定的傳動比；
　2、傳動平穩，具有緩沖、減振能力，噪聲低；
　3、傳動效率高，節能效果明顯；
　4、無滑差又節能，結構緊湊、宜于多軸傳動、耐油、耐潮、不需要潤滑。
　5、維護保養方便，不需潤滑，維護費用低；
　6、速比范圍大，具有較大的功率傳遞范圍，可達幾瓦到幾百千瓦；
　7、可用于長距離傳動，中心距可達10m以上；
　8、無污染，可在不允許有污染和工作環境較為惡劣的場所下正常工作。

本產品廣泛應用于紡織、機床、煙草、通訊電纜、輕工、化工、冶金、儀表儀器、食品、礦山、石油、汽車等各行業各種類型的機械傳動中。

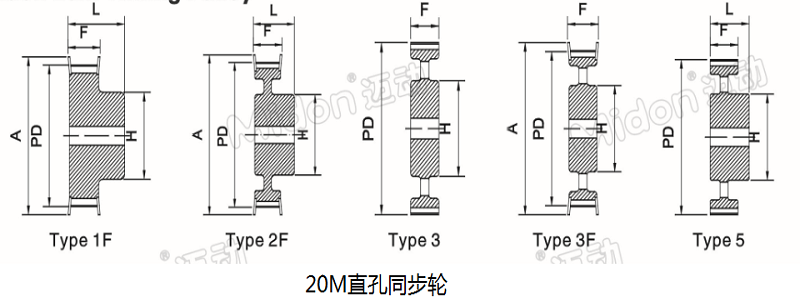

20M系列圓弧齒邁動直孔同步輪
						20M - 115					20M - 170
節距P=20mm (Pitch)						帶寬Belt=115mm 輪寬F=136.5mm					帶寬Belt=170mm 輪寬F=190.5mm
節徑P.D	外徑O.D	擋圈A	轂徑H	緣徑 G	材料Matarl	齒數-型號 Part Code	孔徑 dmax	轂厚L	圖例Type	重量Wt(kg)	齒數-型號 Part Code	孔徑 dmax	轂厚L	圖例Type	重量Wt(kg)
216.45	212.13	240	165	-	HT250	34-20M-115	85	168.5	1F	39.00	34-20M-170	85	222.5	1F	44.80
229.18	224.87	250	178	-	HT250	36-20M-115	90	168.5	1F	44.00	36-20M-170	90	222.5	1F	50.50
241.92	237.60	265	181	-	HT250	38-20M-115	95	168.5	1F	49.00	38-20M-170	95	222.5	1F	55.00
254.65	250.33	275	203	-	HT250	40-20M-115	110	168.5	1F	49.02	40-20M-170	110	222.5	1F	56.37
280.11	275.79	300	210	-	HT250	44-20M-115	115	168.5	1F	54.91	44-20M-170	115	222.5	1F	60.40
305.58	301.26	325	228	-	HT250	48-20M-115	125	168.5	1F	60.71	48-20M-170	125	222.5	1F	66.78
331.04	326.72	350	228	-	HT250	52-20M-115	125	168.5	1F	65.74	52-20M-170	125	222.5	1F	72.31
356.51	352.19	375	228	-	HT250	56-20M-115	125	168.5	1F	69.16	56-20M-170	125	222.5	1F	76.08
381.97	377.65	405	228	318	HT250	60-20M-115	130	168.5	1F	74.29	60-20M-170	130	222.5	1F	81.72
407.44	403.12	430	228	343	HT250	64-20M-115	130	168.5	1F	79.23	64-20M-170	130	222.5	1F	87.15
432.90	428.58	455	228	366	HT250	68-20M-115	130	168.5	1F	83.98	68-20M-170	130	222.5	1F	92.38
458.37	454.05	480	228	435	HT250	72-20M-115	130	168.5	1F	88.92	72-20M-170	130	190.5	3F	97.81
509.30	504.98	530	280	445	HT250	80-20M-115	140	168.5	2F	92.72	80-20M-170	140	190.5	3F	101.99
572.96	568.64	595	280	508	HT250	90-20M-115	140	168.5	2F	97.47	90-20M-170	140	190.5	3F	107.22
713.01	708..7	-	280	648	HT250	112-20M-115	150	168.5	5	120.96	112-20M-170	150	190.5	3	133.06
916.73	912.41	-	300	852	HT250	144-20M-115	160	168.5	5	155.52	144-20M-170	160	190.5	3	171.07
1069.52	1065.21	-	300	1005	HT250	168-20M-115	160	168.5	5	174.24	168-20M-170	160	190.5	3	191.66
1222.31	1218.00	-	300	1158	HT250	192-20M-115	180	168.5	5	191.25	192-20M-170	180	190.5	3	210.38
1375.10	1370.78	-	300	130	HT250	216-20M-115	180	168.5	5	224.37	216-20M-170	180	190.5	3	246.81

20M系列圓弧齒邁動直孔同步輪
						20M - 230					20M - 290
節距P=20mm (Pitch)						帶寬Belt=230mm 輪寬F=250.8mm					帶寬Belt=290mm 輪寬F=311.2mm
節徑P.D	外徑O.D	擋圈A	轂徑H	緣徑 G	材料Matarl	齒數-型號 Part Code	孔徑 dmax	轂厚L	圖例Type	重量Wt(kg)	齒數-型號 Part Code	孔徑 dmax	轂厚L	圖例Type	重量Wt(kg)
216.45	212.13	240	165	-	HT250	34-20M-230	85	282.8	1F	62.20
229.18	224.87	250	178	-	HT250	36-20M-230	90	282.8	1F	65.65
241.92	237.60	265	181	-	HT250	38-20M-230	95	282.8	1F	71.50
254.65	250.33	275	203	-	HT250	40-20M-230	110	282.8	1F	73.28
280.11	275.79	300	210	-	HT250	44-20M-230	115	282.8	1F	78.52
305.58	301.26	325	228	-	HT250	48-20M-230	125	282.8	1F	86.81
331.04	326.72	350	228	-	HT250	52-20M-230	125	282.8	1F	94.01	52-20M-290	125	343	1F	112.81
356.51	352.19	375	228	-	HT250	56-20M-230	125	282.8	1F	98.90	56-20M-290	125	343	1F	118.68
381.97	377.65	405	228	318	HT250	60-20M-230	130	282.8	1F	106.23	60-20M-290	130	343	1F	127.48
407.44	403.12	430	228	343	HT250	64-20M-230	130	282.8	1F	113.30	64-20M-290	130	343	1F	135.96
432.90	428.58	455	228	366	HT250	68-20M-230	130	282.8	1F	120.09	68-20M-290	130	343	1F	144.11
458.37	454.05	480	228	435	HT250	72-20M-230	130	282.8	1F	117.37	72-20M-290	130	343	1F	140.85
509.30	504.98	530	280	445	HT250	80-20M-230	140	282.8	3F	122.39	80-20M-290	140	343	1F	146.87
572.96	568.64	595	280	508	HT250	90-20M-230	140	282.8	3F	128.66	90-20M-290	140	311.2	3F	154.39
713.01	708..7	-	280	648	HT250	112-20M-230	150	282.8	3	159.67	112-20M-290	150	311.2	3	191.60
916.73	912.41	-	300	852	HT250	144-20M-230	160	282.8	3	205.29	144-20M-290	160	311.2	3	246.34
1069.52	1065.21	-	300	1005	HT250	168-20M-230	160	282.8	3	230.00	168-20M-290	160	311.2	3	276.00
1222.31	1218.00	-	300	1158	HT250	192-20M-230	180	282.8	3	252.45	192-20M-290	180	311.2	3	302.94
1375.10	1370.78	-	300	130	HT250	216-20M-230	180	282.8	3	296.17	216-20M-290	180	311.2	3	355.40

20M系列圓弧齒邁動直孔同步輪
						20M - 340
節距P=20mm (Pitch)						帶寬Belt=340mm 輪寬F=362mm
節徑P.D	外徑O.D	擋圈A	轂徑H	緣徑 G	材料Matarl	齒數-型號 Part Code	孔徑 dmax	轂厚L	圖例Type	重量Wt(kg)
216.45	212.13	240	165	-	HT250
229.18	224.87	250	178	-	HT250
241.92	237.60	265	181	-	HT250
254.65	250.33	275	203	-	HT250
280.11	275.79	300	210	-	HT250
305.58	301.26	325	228	-	HT250
331.04	326.72	350	228	-	HT250	52-20M-340	125	394	1F	129.73
356.51	352.19	375	228	-	HT250	56-20M-340	125	394	1F	136.48
381.97	377.65	405	228	318	HT250	60-20M-340	130	394	1F	146.60
407.44	403.12	430	228	343	HT250	64-20M-340	130	394	1F	156.35
432.90	428.58	455	228	366	HT250	68-20M-340	130	394	1F	165.73
458.37	454.05	480	228	435	HT250	72-20M-340	130	394	1F	161.98
509.30	504.98	530	280	445	HT250	80-20M-340	140	394	1F	168.90
572.96	568.64	595	280	508	HT250	90-20M-340	140	394	3F	177.55
713.01	708..7	-	280	648	HT250	112-20M-340	150	362	3	220.34
916.73	912.41	-	300	852	HT250	144-20M-340	160	362	3	283.30
1069.52	1065.21	-	300	1005	HT250	168-20M-340	160	362	3	317.40
1222.31	1218.00	-	300	1158	HT250	192-20M-340	180	362	3	348.38
1375.10	1370.78	-	300	130	HT250	216-20M-340	180	362	3	408.71

【邁動工業】相關產品
皮帶輪				同步輪
邁動錐套皮帶輪SPZ（1、2）槽	邁動錐套皮帶輪SPA（1、2）槽	邁動錐套皮帶輪（SPB（1、2)槽	邁動錐套皮帶SPC（3、4)槽	L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽	邁動錐套皮帶輪SPA（3、4)槽	邁動錐套皮帶輪SPB（3、4)槽	邁動錐套皮帶輪SPC(5、6)槽	H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽	邁動錐套皮帶輪SPA（5、6)槽	邁動錐套皮帶輪（SPB（5、6)槽	邁動錐套皮帶輪SPC（8、10)槽	XL型邁動直孔同步輪
鏈輪			同步輪
邁動 06B 08B系列漲緊式錐套鏈輪	美標鏈輪（40、50	歐標（06B、08B)系列直孔鏈輪	T5型邁動同步輪	5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪	美標鏈輪（60、80）	歐標（10B、12B)系列直孔鏈輪	T10型邁動同步輪	8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪	美標鏈輪（100、120）	歐標（16B、20B)系列直孔鏈輪	AT5型邁動同步輪	14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪	美標鏈輪（140、160）	歐標（24B、28B)系列直孔鏈輪	AT10型邁動同步輪	20M邁動同步輪

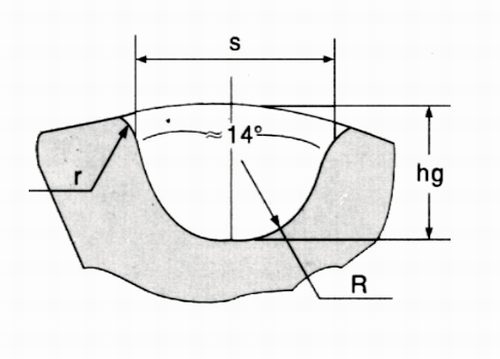

同步帶輪齒形尺寸
節距型號TYPE	節距 itch	齒高hg Tooth height	底圓半徑R Root circle radius	齒槽寬S Groove width	齒頂圓半徑r Top circle radius	齒形角angle	最大功率Max(kw)	最大轉速Max rpm	擋邊厚 F Thick	緣邊高 F Height
3M	3	1.28	0.91	1.90	0.26-0.35	≈14°	2	14000	1.3	2.5
5M	5	2.16	1.56	3.25	0.48-0.52	≈14°	6.5	8000	1.5	3.8
8M	8	3.54	2.57	5.35	0.78-0.84	≈14°	92.9	4000	2.5	8.3
14M	14	6.20	4.65	9.80	1.36-1.5	≈14°	284.9	3500	3	14
20M	20	8.60	6.84	14.8	1.95-2.25	≈14°	1206.9	1750	3.5	15

同步帶輪的使用方法：

1、同步帶輪的齒必須與同步帶的運轉方向成直角。

2、在起動時，中心距改變，同步帶松弛，發生跳齒現象，應檢查同步帶輪機架是否松動，軸的定位是否失準加以調整、加固。

3、主動同步帶輪與被動同步帶輪的主軸的平行度應控制在正切tgθ=1/1000左右。軸位不準，直接影響使用壽命，而且會失去精度，噪音大。

4、發現主動同步帶輪上皮帶向一邊偏位，應移動下被動同步帶輪加以調整，并調整張緊輪的壓力。
