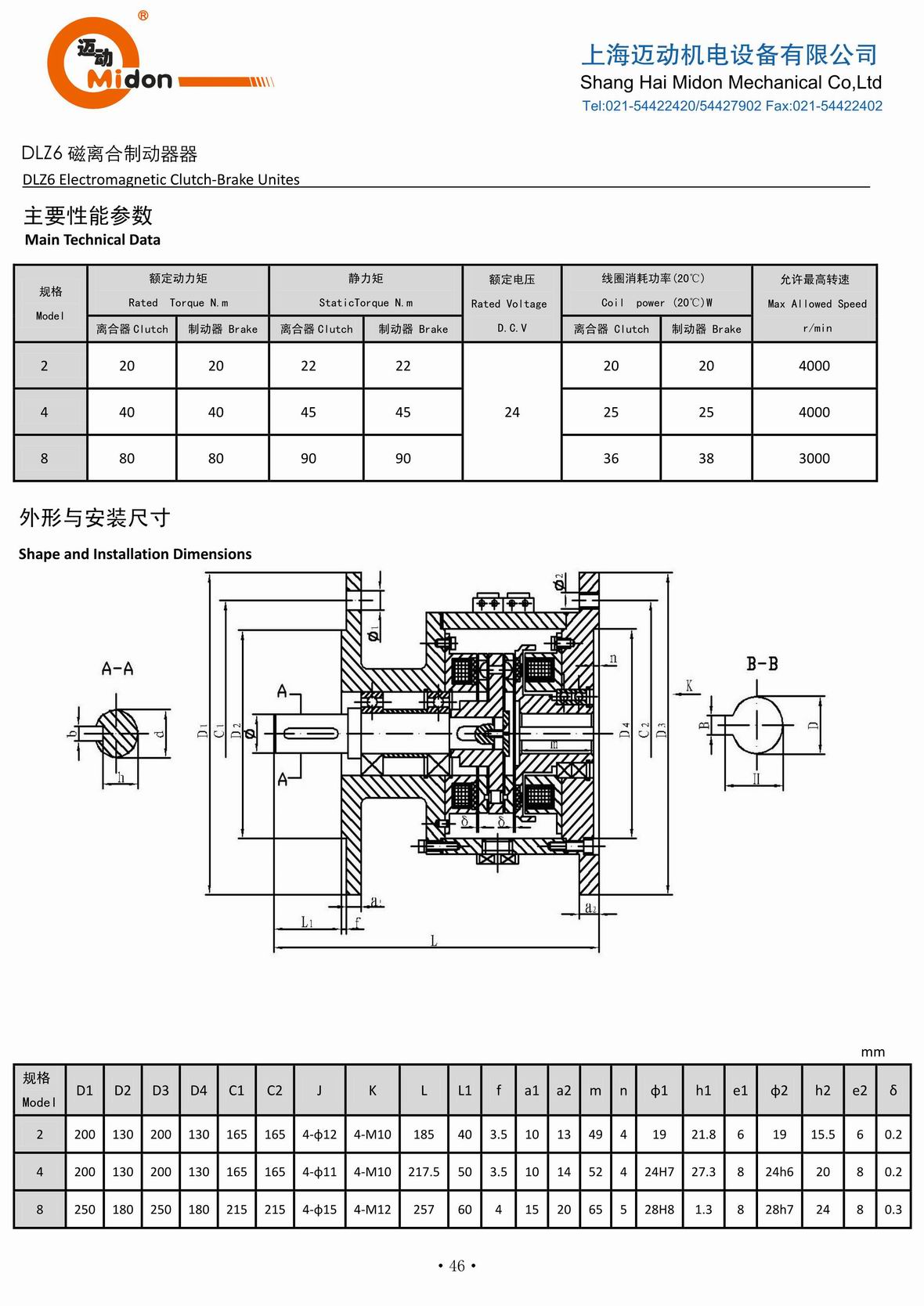

DLZ6 電磁離合制動器
主要用途：電磁離合制動器是一種組合式多功能產品，主要用于機械傳動系統中，可在主動部分運轉情況下，對負載實現起動和制動兩種功能，還可配上專用的電源控制裝置，對負載實現高精度起、停、控制，廣泛用于要求精度定位的各種機械、印刷機械、包裝機械及膠合板生產線等設備。
㈡、離合制動器在下列條件下能可靠工作：
1、離合制動器安裝地點海拔不超過2000m.；
2、周圍環境溫度-5℃～+40℃；
3、周圍介質中無爆炸危險，且無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃；
4、離合制動器線圈電壓波動不超過+5%和-15%額定電壓；
5、在干式條件下工作。
㈢、安裝：
1、離合制動器組合安裝前不需要調整；
2、安裝時應保證輸入、輸出同軸度不大于0.1mm；
3、底座應固定牢固。
主要性能參數
規格 | 額定動力矩N.m | 靜力矩N.m | 額定電壓D.C.V | 線圈消耗功率(20℃)W | 允許最高轉速r/min | |||
離合器 | 制動器 | 離合器 | 制動器 | 離合器 | 制動器 | |||
2 | 20 | 20 | 22 | 22 | 24 | 20 | 20 | 4000 |
4 | 40 | 40 | 45 | 45 | 25 | 25 | 4000 | |
8 | 80 | 80 | 90 | 90 | 36 | 38 | 4000 | |

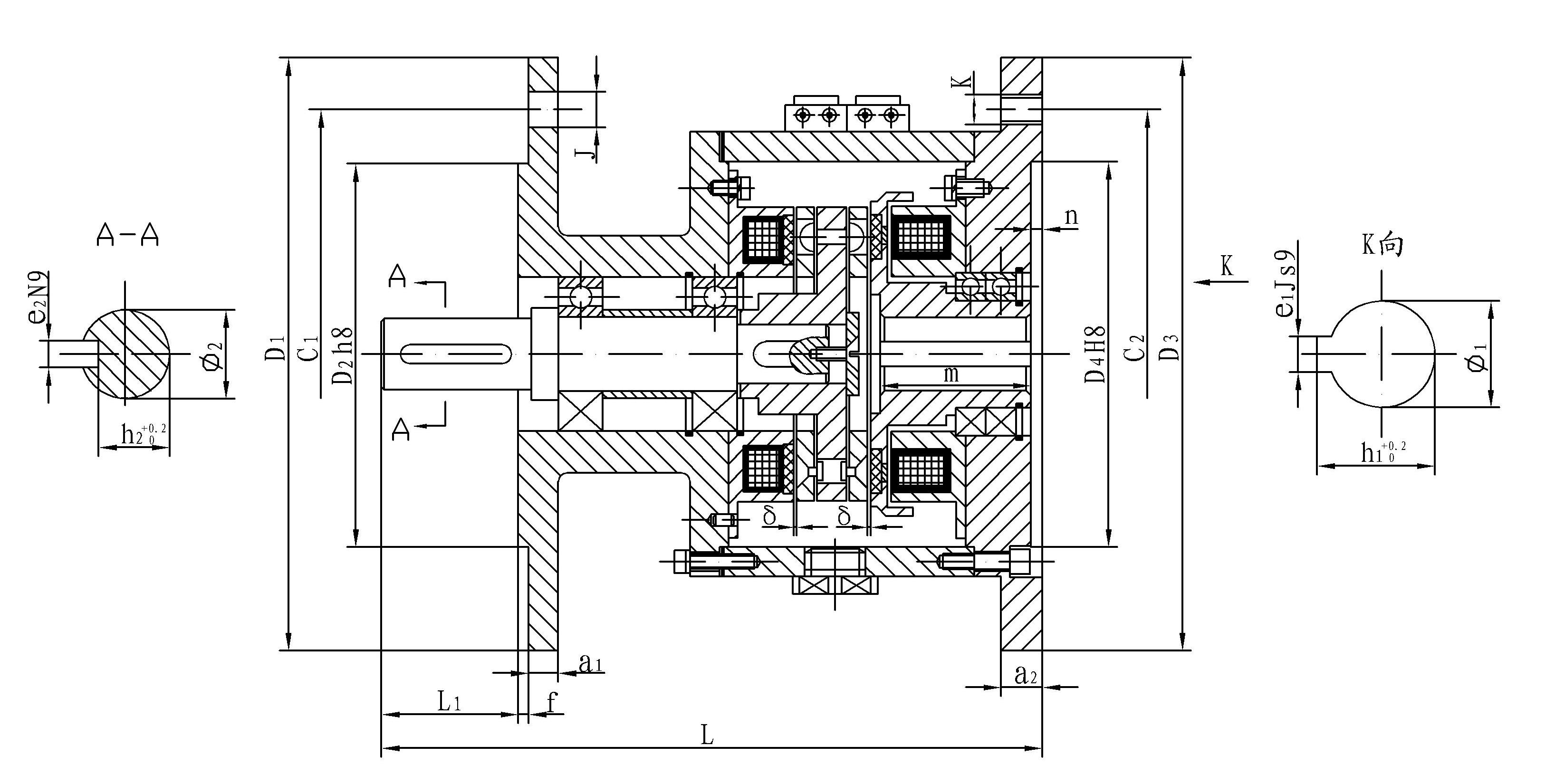

外形與安裝尺寸
規格 | D1 | D2 | D3 | D4 | C1 | C2 | J | K | L | L1 | f | a1 | a2 | m | n | φ1 | h1 | e1 | φ2 | h2 | e2 | δ |
1 | 200 | 130 | 200 | 130 | 165 | 165 | 4-φ12 | 4-M10 | 185 | 40 | 3.5 | 10 | 13 | 49 | 4 | 19 | 21.8 | 6 | 19 | 15.5 | 6 | 0.2 |
2 | 200 | 130 | 200 | 130 | 165 | 165 | 4-φ11 | 4-M10 | 217.5 | 50 | 3.5 | 10 | 14 | 52 | 4 | 24H7 | 27.3 | 8 | 24h6 | 20 | 8 | 0.2 |
4 | 250 | 180 | 250 | 180 | 215 | 215 | 4-φ15 | 4-M12 | 257 | 60 | 4 | 15 | 20 | 65 | 5 | 28H8 | 1.3 | 8 | 28h7 | 24 | 8 | 0.3 |
8 | 250 | 180 | 250 | 180 | 215 | 215 | 4-φ15 | 4-M12 | 292 | 60 | 4 | 20 | 25 | 59.5 | 5 | 28H8 | 31.3 | 8 | 28h7 | 24 | 8 | 0.4 |
