首頁 » 邁動產品 » 脹套漲緊套 » 脹套

產品介紹Product

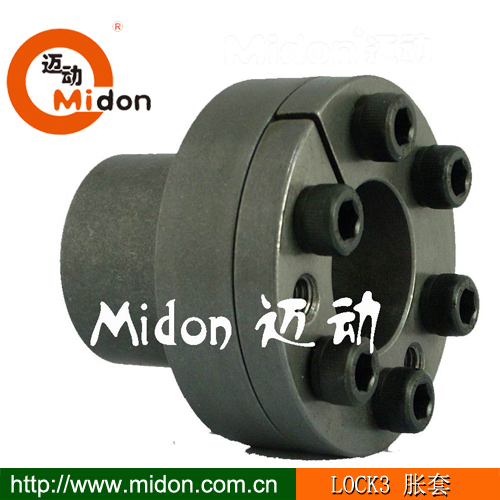

產品名稱：: LOCK3 脹套 Z11脹套 Z11漲緊套廠家 TLK300脹套

產品特性：: 1、實現無間隙免鍵聯接，無需鍵槽，100%品質保證。
2、具有省時高效，避免傳統隱性公差損壞；
3、具有高精度，大扭矩，自動調節中心作用；
4、45#鋼調質研磨，反復漲緊彈性好。
5、備有現貨庫存，批量生產2~3周交貨期。

品牌：: 邁動工業

材質：: 45#鋼

表面：: 經精加工后調質研磨，表面光潔。

壽命：: 正常使用2~3年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

邁動工業——LOCK3脹緊套

LOCK3脹緊套類似于Z11 K TLK110脹緊聯結是在軸和轂孔之間放置一對或數對以內、外、錐面貼合的脹緊聯接套，在軸力作用下，內環縮小，外環脹大，與軸和輪轂緊密貼合，產生足夠的摩擦力，以傳遞扭矩，軸向力或兩者的復合負荷。脹緊聯結的定心性好，裝拆或調整軸與轂的相對位置方便、沒有應力集中，承載能力高，可避免零件因鍵槽某原因削弱，又有密封作用

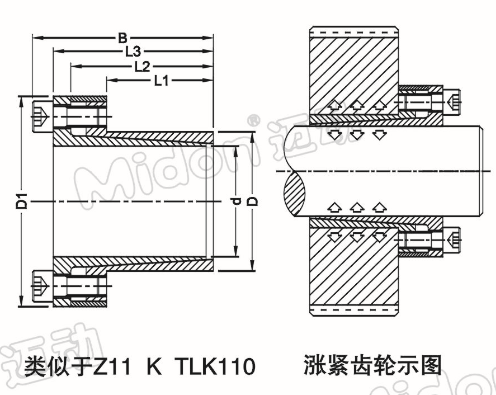

LOCK3型脹緊套的基本尺寸參數

LOCK3
尺寸Dimensions						所受扭力Performances		壓強Pression		螺絲規格Ciamping screwsDIN-12.9			Kg
d×D	L1	L2	L3	B	D1	Mt	Ft	Pw	Pn	Qty	Type	Ms	Kg
7×15	12	22	25	29	27	24	6500	230	110	3	M4×12	4.9	0.06
8×15	12	22	25	29	27	25	6650	210	110	3	M4×12	4.9	0.05
9×16	14	23	26	30	28	45	9980	210	120	4	M4×12	4.9	0.06
10×16	14	23	26	30	28	49	9980	180	120	4	M4×12	4.9	0.06
11×18	14	23	26	30	32	54	9980	170	105	4	M4×12	4.9	0.07
12×18	14	23	26	30	32	60	9980	155	105	4	M4×12	4.9	0.07
13×23	14	23	26	30	38	63	9980	145	85	4	M4×12	4.9	0.11
14×23	14	23	26	30	38	70	9980	135	85	4	M4×12	4.9	0.10
15×24	14	29	36	42	45	120	17100	185	120	3	M6×18	17	0.22
16×24	16	29	36	42	45	140	17100	180	120	3	M6×18	17	0.22
17×26	18	31	38	44	47	180	22000	190	125	4	M6×18	17	0.25
18×26	18	31	38	44	47	200	22000	180	125	4	M6×18	17	0.24
19×27	18	31	38	44	49	210	22000	170	120	4	M6×18	17	0.26
20×28	18	31	38	44	50	220	22000	160	114	4	M6×18	17	0.27
22×32	25	38	45	51	54	250	22000	115	80	4	M6×18	17	0.34
24×34	25	38	45	51	56	270	22000	105	75	4	M6×18	17	0.36
25×34	25	38	45	51	56	290	33000	100	75	4	M6×18	17	0.35
28×39	25	38	45	51	61	465	33000	135	100	6	M6×18	17	0.48
30×41	25	38	45	51	62	510	45000	125	90	6	M6×18	17	0.48
32×43	25	38	45	51	65	540	45000	120	90	6	M6×18	17	0.48
35×47	32	45	52	51	59	790	45000	105	80	8	M6×18	17	0.47
38×50	32	45	52	58	72	860	45000	100	75	8	M6×18	17	0.58
40×53	32	45	52	58	75	900	45000	95	70	8	M6×18	17	0.61
42×55	32	45	52	58	78	950	45000	90	70	8	M6×18	17	0.68
45×59	45	62	70	58	86	1890	84000	110	85	8	M8×22	41	0.76
48×62	45	62	70	78	87	2010	84000	105	80	8	M8×22	41	1.20
50×65	45	62	70	78	92	2100	84000	100	75	8	M8×22	41	1.20
55×71	55	72	80	78	98	2600	94000	85	65	9	M8×22	41	1.40
60×77	55	2	80	88	104	2840	94000	75	60	9	M8×22	41	1.60
65×84	55	72	80	88	111	3070	94000	70	55	9	M8×22	41	1.80
70×90	65	86	96	88	119	5250	150000	90	70	9	M10×25	83	2.10
75×95	65	86	96	106	126	5600	150000	80	65	9	M10×25	83	3.00
80×100	65	86	96	106	131	8020	200000	100	80	12	M10×25	83	3.50
85×106	65	86	96	106	137	8500	200000	95	75	12	M10×25	83	3.60
90×112	65	86	96	106	144	9000	200000	90	75	12	M10×25	83	3.90
95×120	65	86	96	106	149	11000	230000	100	80	14	M10×25	83	4.40
100×125	65	86	96	106	154	15000	300000	120	95	18	M10×25	83	4.60
110×140	90	114	128	128	180	16000	290000	80	65	12	M12×35	145	8.70
120×155	90	114	128	128	198	17500	290000	70	55	12	M12×35	145	10.60
130×165	90	114	128	128	208	25000	384000	90	70	16	M12×35	145	11.30

【邁動工業】相關產品
脹緊套				多鍥論、鏈條、齒輪
LOCK1邁動脹緊套	LOCK4邁動脹緊套	LOCK7邁動脹緊套	LOCK19邁動脹緊套	邁動齒輪（MI~M6)
LOCK2邁動脹緊套	LOCK5邁動脹緊套	LOCK8邁動脹緊套	LOCK20邁動脹緊套	邁動板式鏈條
LOCK3邁動脹緊套	LOCK6邁動緊脹套	LOCK18邁動脹緊套	邁動惰輪	J型邁動多鍥論
皮帶輪				同步輪
邁動錐套皮帶輪SPZ（1、2）槽	邁動錐套皮帶輪SPA（1、2）槽	邁動錐套皮帶輪（SPB（1、2)槽	邁動錐套皮帶SPC（3、4)槽	L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽	邁動錐套皮帶輪SPA（3、4)槽	邁動錐套皮帶輪SPB（3、4)槽	邁動錐套皮帶輪SPC(5、6)槽	H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽	邁動錐套皮帶輪SPA（5、6)槽	邁動錐套皮帶輪（SPB（5、6)槽	邁動錐套皮帶輪SPC（8、10)槽	XL型邁動直孔同步輪
鏈輪			同步輪
邁動 06B 08B系列漲緊式錐套鏈輪	美標鏈輪（40、50	歐標（06B、08B)系列直孔鏈輪	T5型邁動同步輪	5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪	美標鏈輪（60、80）	歐標（10B、12B)系列直孔鏈輪	T10型邁動同步輪	8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪	美標鏈輪（100、120）	歐標（16B、20B)系列直孔鏈輪	AT5型邁動同步輪	14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪	美標鏈輪（140、160）	歐標（24B、28B)系列直孔鏈輪	AT10型邁動同步輪	20M邁動同步輪


邁動工業——脹緊套使用說明

一.脹套安裝前的準備工作

1 結合件的尺寸、公差和表面粗糙度應符合表A1要求
2 結合表面必須清潔、無污物、無腐蝕和無損傷。
3 在清洗后的脹套結合表面上均勻涂一層薄潤滑油(不含二硫化鉬添加劑)。

二.脹套的安裝
1 把被聯結件推移到軸上，使達到設計規定的位置。
2 將擰松螺釘?shù)拿浱灼交b入聯結孔處，要防止結合件的傾斜，然后將螺釘擰緊。

三.擰緊脹套螺釘?shù)姆椒?/strong>
1 使用扭矩扳手，按對角、交叉的原則均勻地擰緊。
2 螺釘?shù)臄Q緊力矩MA值按技術參數中的規定，并按下列步驟擰緊：
a.以1/3MA值擰緊 b.以1/2MA值擰緊
c.以MA值擰緊 d.以MA值檢查全部螺釘

四.脹套的拆卸
1 拆卸時先逐級對角松開全部螺釘，但不要將螺釘全部擰出。
2 利用拆卸螺孔，旋入相應螺釘，或頂、或拉，使脹套松動后即可取出。

五.脹套的防護
1 安裝完畢后，在脹套外露端面及螺釘頭部涂上一層防銹油脂。
2 在露天作業或工作在較差環境的機器，應定期在外露的脹套端面上涂防銹油脂。
3 需在腐蝕介質中工作的脹套，應采取專門的防護(如加蓋板、密封罩等)，以防脹套銹蝕
