首頁 » 邁動產品 » 傳動輪 » 鏈輪鏈條

產品介紹Product

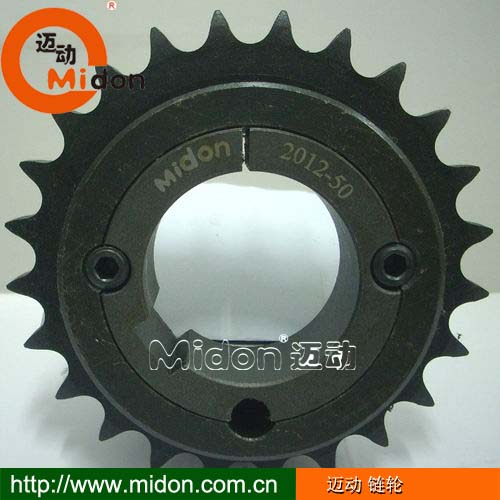

產品名稱：: 16B鏈輪 20B錐套鏈輪 16漲緊鏈輪 20B錐套鏈輪漲緊套鏈輪廠家

產品特性：: 1、可適合長時間大扭力下工作，傳遞性能穩定。
2、大小輪傳動變化時產生速比的變化。
3、易安裝，好維護和方便潤滑，屬于實惠耐用傳動元件。
4、SC45鋼或鍛鋼，可附加工條件：調質淬火，發黑防銹處理。
5、批量生產加工周期：2~3周。

品牌：: 邁動工業

材質：: SC45#鋼/鍛鋼

表面：: 經調質精加工后淬火、發黑處理，表面光潔。

壽命：: 正常使用2~3年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在發動機輸出軸上；通過鏈條將動力傳遞給驅動輪，一般主動鏈輪比從動鏈輪要小，可起到降速增扭的效果。
錐套鏈輪的優勢特征：

1、錐套漲緊式設計，避免隱性公差，傳動精度高。

2、易安裝，好維護和方便潤滑，可適合長時間大扭力下工作。

3、屬于實惠耐用傳動元件大小輪傳動變化時產生速比的變化。

廣泛應用于農業機械、建筑機械、石油機械、采礦、起重、金屬切削機床等行業機械。

邁動16B系列漲緊式錐套鏈輪
節距(Pitch)=25.4(mm)=1"
主要參數			16B-1單排（Single）						16A-2雙排（Duplex）
齒數 Teeth	外徑O.D	節徑P.D	型號/齒數-排數	錐套bush	最大孔 Max	B型凸臺Hub		重量 W.t	型號/齒數-排數	錐套bush	最大孔 Max	B型凸臺Hub		重量 W.t
齒數 Teeth	外徑O.D	節徑P.D	型號/齒數-排數	錐套bush	最大孔 Max	轂徑H	輪厚L	B型. Kg	型號/齒數-排數	錐套bush	最大孔 Max	轂徑H	輪厚L	A型. Kg
10	93.41	82.19	16B10-1	1215	32	62.7	38.1	0.64
11	101.74	90.14	16B11-1	1215	32	62.7	38.1	0.87
12	110.03	98.14	16B12-1	1615	32	76	38.1	1.24
13	117.00	106.12	16B13-1	1615	42	76	38.1	1.46	16B13-2	1615	42	-	38	2.59
14	125.00	114.15	16B14-1	1615	42	76	38.1	1.69	16B14-2	2012	50	-	31.8	2.69
15	133.00	122.17	16B15-1	1615	42	76	38.1	1.83	16B15-2	2012	50	-	31.8	2.71
16	141.00	130.20	16B16-1	2012	50	90	31.8	2.02	16B16-2	2517	60	-	44.5	3.31
17	149.00	138.22	16B17-1	2012	50	90	31.8	2.20	16B17-2	2517	60	-	44.5	3.81
18	157.00	146.28	16B18-1	2517	60	90	44.5	3.59	16B18-2	2517	60	-	44.5	4.43
19	165.20	154.33	16B19-1	2517	60	108	44.5	3.80	16B19-2	2517	60	-	44.5	5.06
20	173.20	162.38	16B20-1	2517	60	108	44.5	4.06	16B20-2	2517	60	133	44.5	5.73
21	181.20	170.43	16B21-1	2517	60	108	44.5	4.30	16B21-2	3020	60	140	50.8	6.82
22	189.30	178.48	16B22-1	2517	60	108	44.5	4.86	16B22-2	3020	60	140	50.8	8.50
23	197.50	186.53	16B23-1	2517	60	108	44.5	4.84	16B23-2	3020	60	140	50.8	9.38
24	205.50	194.59	16B24-1	2517	60	108	44.5	5.16	16B24-2	3020	60	140	50.8	10.35
25	213.50	202.66	16B25-1	2517	60	108	44.5	5.46	16B25-2	3020	60	140	50.8	11.20
26	221.60	210.72	16B26-1	2517	60	108	44.5	5.76	16B26-2	3020	60	140	50.8	12.17
27	229.60	218.79	16B27-1	2517	60	108	44.5	6.13	16B27-2	3020	60	140	50.8	13.16
28	237.70	226.85	16B28-1	2517	60	108	44.5	6.47	16B28-2	3020	60	140	50.8	14.18
29	248.79	234.92	16B29-1	3020	75	146	50.8	8.94	16B29-2	3020	75	140	50.8	15.20
30	254.00	243.00	16B30-1	3020	75	146	50.8	9.37	16B30-2	3020	75	140	50.8	15.69
32	273.13	259.13	16B32-1	3020	75	146	50.8	10.08	16B32-2	3020	75	140	50.8	16.02
35	297.46	283.36	16B35-1	3020	75	146	50.8	10.79	16B35-2	3020	75	140	50.8	16.18
36	305.56	291.44	16B36-1	3020	75	146	50.8	11.50	16B36-2	3020	75	140	50.8	17.32
38	320.70	307.59	16B38-1	3020	75	146	50.8	12.19	16B38-2	3020	75	140	50.8	18.59
40	337.98	323.75	16B40-1	3020	75	146	50.8	13.30	16B40-2	3030	75	150	76.2	20.17
45	402.77	364.13	16B45-1	3020	75	146	50.8	14.40	16B45-2	3030	75	150	76.2	21.90
48	402.77	388.36	16B48-1	3020	75	146	50.8	15.50	16B48-2	3030	75	150	76.2	25.03
54	451.34	436.85	16B54-1	3020	75	146	50.8	16.60	16B54-2	3030	75	150	76.2	28.72
57	627.00	461.07	16B57-1	3020	75	146	50.8	17.70	16B57-2	3525	90	175	63.5	30.80
60	499.90	485.32	16B60-1	3020	75	146	50.8	19.70	16B60-2	3525	90	175	63.5	34.36
64	532.27	517.65	16B64-1	3020	75	146	50.8	21.70	16B64-2	3525	90	175	63.5	40.53
70	580.81	566.14	16B70-1	3020	75	146	50.8	23.70	16B70-2	3525	100	175	63.5	45.62
76	629.36	614.65	16B76-1	3020	75	146	50.8	25.70	16B76-2	3525	100	175	63.5	47.30
80	661.71	646.96	16B80-1	3020	75	146	50.8	27.70	16B80-2	4040	100	210	101.6	64.03
84	694.07	679.30	16B84-1	3020	75	146	50.8	29.70	16B84-2	4040	100	210	101.6	69.22
95	781.10	768.22	16B95-1	3020	75	146	50.8	31.70	16B95-2	4040	100	210	101.6	74.70
114	934.30	921.81	16B114-1	3020	75	146	50.8	34.70	16B114-2	4040	100	210	101.6	92.70

邁動20B系列漲緊式錐套鏈輪
節距(Pitch)=31.75(mm)=1 1/4"
主要參數			20B-1單排（Single）
齒數 Teeth	外徑O.D	節徑P.D	型號/齒數-排數	錐套bush	最大孔 Max	B型凸臺Hub		重量 W.t
齒數 Teeth	外徑O.D	節徑P.D	型號/齒數-排數	錐套bush	最大孔 Max	轂徑H	輪厚L	B型. Kg
11	127.18	112.70	20B11-1	1615	42	62.7	38.1	1.67
12	137.54	122.67	20B12-1	1615	42	70.6	38.1	1.86
13	147.86	132.67	20B13-1	2012	50	90	31.8	2.15
14	158.16	142.68	20B14-1	2012	50	90	31.8	2.33
15	167.90	152.71	20B15-1	2517	60	108	44.5	3.81
16	178.67	162.75	20B16-1	2517	60	108	44.5	4.22
17	188.90	172.79	20B17-1	2517	60	108	44.5	4.77
18	199.11	182.84	20B18-1	2517	60	108	44.5	5.13
19	209.32	192.90	20B19-1	2517	60	108	44.5	5.59
20	219.51	202.96	20B20-1	2517	60	108	44.5	5.90
21	229.70	213.03	20B21-1	2517	60	108	44.5	6.04
22	239.88	223.10	20B22-1	2517	60	108	44.5	6.27
23	250.05	233.17	20B23-1	2517	60	108	44.5	7.08
24	260.22	243.25	20B24-1	2517	60	108	44.5	7.63
25	270.38	253.32	20B25-1	2517	60	108	44.5	8.45
26	280.53	263.41	20B26-1	2517	60	108	44.5	8.85
28	290.69	283.57	20B28-1	3020	75	135	50.8	11.50
30	321.13	303.75	20B30-1	3020	75	135	50.8	12.32
32	341.41	323.92	20B32-1	3020	75	135	50.8	13.73
35	371.82	354.20	20B35-1	3020	75	135	50.8	15.85
36	381.95	364.29	20B36-1	3020	75	135	50.8	16.56
38	402.22	384.48	20B38-1	3020	75	135	50.8	18.68
40	422.47	404.67	20B40-1	3020	75	135	50.8	22.13
45	473.10	455.15	20B45-1	3020	75	135	50.8	27.88
48	503.46	485.45	20B48-1	3020	75	135	50.8	31.32
54	564.18	546.05	20B54-1	3020	75	135	50.8	38.22
57	594.53	576.35	20B57-1	3020	75	135	50.8	40.52
60	624.88	606.66	20B60-1	3020	75	135	50.8	43.97
70	726.02	707.68	20B70-1	3535	100	172	88.9	56.76
72	746.24	727.89	20B72-1	3535	100	172	88.9	59.17
76	786.69	768.30	20B76-1	3535	100	172	88.9	65.53
80	827.14	808.71	20B80-1	3535	100	172	88.9	71.43
84	867.59	849.13	20B84-1	3535	100	172	88.9	78.68
90	928.25	909.76	20B90-1	3535	100	172	88.9	99.53
95	978.80	960.28	20B95-1	3535	100	172	88.9	101.36

【邁動工業】相關產品
脹緊套				多鍥論、鏈條、齒輪
LOCK1邁動脹緊套	LOCK4邁動脹緊套	LOCK7邁動脹緊套	LOCK19邁動脹緊套	邁動齒輪（MI~M6)
LOCK2邁動脹緊套	LOCK5邁動脹緊套	LOCK8邁動脹緊套	LOCK20邁動脹緊套	邁動板式鏈條
LOCK3邁動脹緊套	LOCK6邁動緊脹套	LOCK18邁動脹緊套	邁動惰輪	J型邁動多鍥論
皮帶輪				同步輪
邁動錐套皮帶輪SPZ（1、2）槽	邁動錐套皮帶輪SPA（1、2）槽	邁動錐套皮帶輪（SPB（1、2)槽	邁動錐套皮帶SPC（3、4)槽	L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽	邁動錐套皮帶輪SPA（3、4)槽	邁動錐套皮帶輪SPB（3、4)槽	邁動錐套皮帶輪SPC(5、6)槽	H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽	邁動錐套皮帶輪SPA（5、6)槽	邁動錐套皮帶輪（SPB（5、6)槽	邁動錐套皮帶輪SPC（8、10)槽	XL型邁動直孔同步輪
鏈輪			同步輪
邁動 06B 08B系列漲緊式錐套鏈輪	美標鏈輪（40、50	歐標（06B、08B)系列直孔鏈輪	T5型邁動同步輪	5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪	美標鏈輪（60、80）	歐標（10B、12B)系列直孔鏈輪	T10型邁動同步輪	8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪	美標鏈輪（100、120）	歐標（16B、20B)系列直孔鏈輪	AT5型邁動同步輪	14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪	美標鏈輪（140、160）	歐標（24B、28B)系列直孔鏈輪	AT10型邁動同步輪	20M邁動同步輪


鏈輪排齒參數（美標、歐標）
美標
鏈輪號	節距	滾子直徑	齒節高	倒角高	倒角寬	弧半徑	齒厚（1～4排）			齒幅（2～3排）		齒幅（4排）			排距
SPROCKET NO:	pitch	Roller Dia	h	A	C	R	T1	T2/T3	T4	B2	B3	B2	B3	B4	Pt
25	6.35	3.30	4.0	3.2	0.8	6.8	2.8	2.7	2.4	9.1	15.3	8.8	15.2	21.6	6.4
35	9.525	5.80	5.0	4.8	1.2	10.2	4.3	4.1	3.8	14.2	24.4	13.9	24	34.1	10.1
41	12.70	7.77	7.0	7.0	1.1	19.2	2.8	一	一	一	一	一	一	一	一
40	12.70	7.92	7.0	6.4	1.6	13.5	7.2	7.0	6.5	21.4	35.8	20.9	35.3	49.7	14.4
50	15.875	10.16	10.3	7.9	2.0	16.9	8.7	8.4	7.9	26.5	44.6	26	44.1	62.2	18.1
60	19.05	11.91	11.8	9.5	2.4	20.3	11.7	11.3	10.6	34.1	56.9	33.4	56.2	79.0	7.0
80	25.40	15.88	15.5	12.7	3.2	27.0	14.5	14.1	13.1	43.4	72.7	42.6	71.9	101.2	29.3
100	31.75	19.05	19.2	15.9	4.0	33.8	17.5	17.0	16.0	52.8	88.6	51.8	87.6	123.4	35.8
120	38.10	22.22	23.0	19.1	4.8	40.5	23.5	22.7	21.5	68.1	113.5	66.9	112.3	157.7	45.4
140	44.45	25.40	27.0	22.2	5.6	47.2	23.5	22.7	21.5	71.6	120.5	70.4	119.3	168.3	48.9
160	50.80	28.58	31.6	25.4	6.4	54.0	29.3	28.4	27.0	86.9	145.4	85.5	144	202.5	58.5
180	57.15	35.71	36.8	28.5	7.2	61.0	33.1	32.0	30.4	97.8	163.6	96.2	162	227.8	65.8
200	63.50	39.67	39.6	31.8	7.9	67.5	35.5	34.1	32.5	105.7	177.3	104.1	175.7	247.3	71.6
240	76.20	47.62	48.5	38.1	9.5	81.0	44.1	42.7	40.7	130.5	218.3	128.5	216.3	304.1	87.8
歐標（A、B系列鏈輪主要參數）
鏈輪號	節距	滾子直徑	齒節高	倒角高	倒角寬	弧半徑	齒厚（1～4排）			齒幅（2～4排）			排距
SPROCKET NO:	pitch	Roller Dia	h	A	C	R	T1	T2/T3	T4	B2	B3	B4	Pt
4B	6	4	4.1	3	0.6	6	2.6	2.5	2.4	一	一	一	一
5B	8	5	5.3	4	0.8	8	2.8	2.7	2.6	8.3	13.9	19.4	5.6
6B	9.525	6.35	6.2	4.8	1	10	5.3	5.2	5.0	15.4	25.6	35.6	10.2
8B	12.70	8.51	8.4	6.4	1.3	13	7.2	7.0	6.8	21.0	34.9	48.5	13.9
10B	15.88	10.16	10.2	7.9	1.6	16	9.1	9.0	9.0	25.6	42.2	58.8	16.6
12B	19.05	12.07	11.2	9.5	2	19	11.1	10.8	10.9	30.4	49.9	69.4	19.5
16B	25.40	15.88	14.6	12.7	2.5	26	16.2	15.8	15.8	47.7	79.6	111.5	30.9
20B	31.75	19.05	18.0	15.9	3.5	32	18.5	18.2	18.2	54.6	91.0	127.5	36.5
24B	38.10	25.40	22.4	19.1	4	38	24.1	23.6	23.6	72.0	120.3	168.7	48.4
28B	44.45	27.94	24.9	22.2	5	44	29.4	28.8	28.8	88.4	148.0	207.6	59.6
32B	50.80	29.21	28.2	25.4	6	51	29.4	28.8	28.8	87.4	146.0	204.6	58.6
40B	63.50	39.37	34.9	31.8	8	64	36.2	35.4	35.4	107.7	180.0	252.3	72.3
48B	76.20	48.26	41.8	38.1	9	76	43.3	42.5	42.5	133.7	224.9	316.1	91.2
56B	88.90	53.98	50.2	44.5	11	89	50.7	49.6	49.6	156.2	262.8	369.4	106.6
64B	101.60	63.50	57.8	50.8	13	102	57.9	56.7	56.7	176.6	296.5	416.4	119.9
72B	114.30	72.39	66.0	57.2	15	114	65.2	63.8	63.8	200.1	336.4	472.7	136.3

公司名稱：上海邁動機電設備有限公司

公司地址：上海青浦工業區崧海路98號

郵政編碼：201703

公司電話：021-54422420

公司傳真：021-54422420-801

郵箱：shmidon@126.com

戶名：上海邁動機電設備有限公司

稅號：310112660703692

開戶行：工行上海莘莊支行

賬號：1001140209007024765

電話：021-54422420 54422402

傳真：021-54422420-801

地址：上海莘莊工業園區申富路128號（開票）

地址：上海青浦工業園區崧海路98號（收貨地址）

上海邁動機電設備有限公司提供17%的增值稅發票；

品質100%保證，讓你更放心使用。
