首頁 » 邁動產品 » 聯軸器 » 伺服聯軸器

產品介紹Product

產品名稱：: MD3膜片聯軸器，伺服膜片聯軸器，單膜片環抱式聯軸器，雙膜片漲緊式聯軸器

產品特性：: MD3膜片聯軸器，伺服膜片聯軸器，單膜片環抱式聯軸器，雙膜片漲緊式聯軸器
1、脹套和膜片組合聯接設計，既滿足軸聯接0公差，0回轉間隙特性，亦可滿足較大的角向、軸向偏差能力。
2、好裝拆。調整。維護，常用于要求回轉高精度自動化設備傳動中。

品牌：: 邁動工業

材質：: SC45#鋼

表面：: 經調質精加工后發黑處理，表面光潔。

壽命：: 正常使用2~3年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

MD3膜片聯軸器，單膜片環抱式聯軸器，伺服膜片聯軸器，


脹緊式伺服膜片聯軸器是一種無鍵式聯結結構的傳動件產品,在軸向力的作用下,脹套的內外套內縮外脹使軸和轂緊密貼合而產生足夠的摩擦力以傳遞扭矩、軸向力,從而達到機構運轉的目的。脹緊式聯軸器具有聯結的定心性能好、裝配時無需加熱、拆卸或調整軸與轂的相對位置方便、沒有應力集中、承載能力強、扭矩大、平穩性好、精度高、不損壞配合表面等特點。

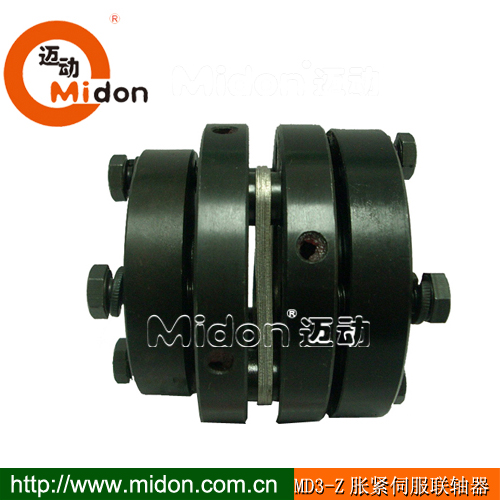

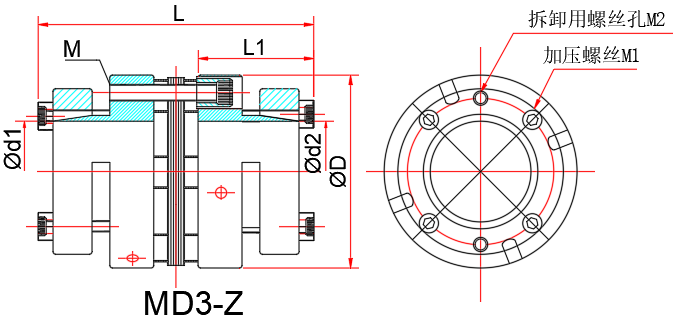

MD3-DJ雙膜片漲緊式聯軸器，伺服膜片伺服聯軸器

型號 Model	d1/d2	D	L	W	L1	M	M1	M2	額定扭矩	最大扭矩	最高轉速	慣性力矩	靜態扭矩剛性	徑向偏差	軸向偏差	角向偏差	重量
MD3-Z70	18~35	70	65	7	29	M6	4-M6	2-M6	70	140	17000	0.65×10^-3	58×10³	0.02	±0.5	0.5	0.95
MD3-Z80	18~35	80	70	8	31	M8	4-M6	2-M6	125	250	16000	1.0×10^-3	62×10³	0.02	±0.5	0.5	1.24
MD3-Z90	28~48	90	70	8	31	M8	6-M6	3-M6	180	360	14000	2.0×10^-3	140×10³	0.02	±0.5	0.5	1.65
MD3-Z100	32~60	100	70	8	31	M8	6-M6	3-M6	280	560	12000	2.95×10^-3	160×10³	0.02	±0.5	0.5	1.8
MD3-Z126	38-65	126	82	11	35	M10	6-M6	3-M6	450	900	10000	6.35×10^-3	450×10³	0.02	±0.5	0.5	3.3
MD3-Z144	45-75	144	96	12	42	M12	6-M8	3-M8	760	1520	8500	11.3×10^-3	785×10³	0.02	±0.5	0.5	4.5

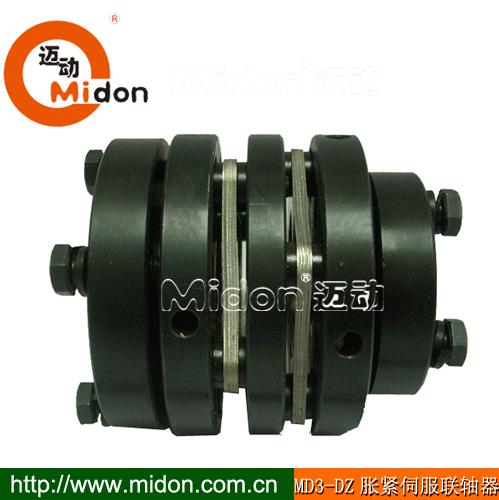

MD3-DZ雙膜片漲緊式聯軸器

17 MD3-DZ伺服聯軸器.JPG

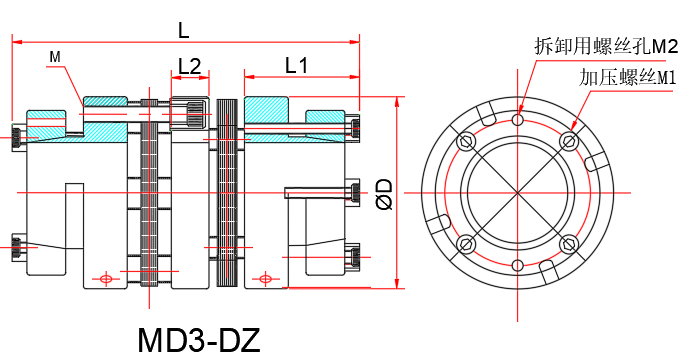

MD3-DZ雙膜片漲緊式聯軸器參數表：

型號 Model	內孔 d1/d2	外徑 D	總長 L	W	L1	L2	M	M1	M2	額定扭矩	最大扭矩	最高轉速	慣性力矩	靜態扭矩剛性	徑向偏差	軸向偏差	角向偏差	重量 KG
MD3-DZ70	18~35	70	80	7	29	8	M6	4-M6	2-M6	70	140	13000	0.81×10-3	30x10³	0.2	±1	1	1.1
MD3-DZ80	22~35	80	88	8	31	10	M8	4-M6	2-M6	125	250	11000	1.32×10-3	32x10³	0.3	±1	1	1.58
MD3-DZ90	28~48	90	88	8	31	10	M8	6-M6	3-M6	180	360	10000	2.56×10-3	68x10³	0.3	±1	1	1.98
MD3-DZ100	32~60	100	88	8	31	10	M8	6-M6	3-M6	280	560	8000	3.68×10-3	79x10³	0.3	±1	1	2.26
MD3-DZ126	38-65	126	107	11	35	14	M10	6-M6	3-M6	450	900	10000	7.96×10-3	450X10³	0.02	±1	0.8	3.3
MD3-DZ144	45-75	144	122	12	42	14	M12	6-M8	3-M8	760	1520	8500	16.7×10-3	785x10³	0.02	±1.2	0.8	4.5
MD3-DZ168	50-85	168	140	12	45	14	M12	6-M12	3-M12	1400	2100	7300	24.2×10-3	140x10⁴	0.03	±1.2	0.6	9.8
MD3-DZ198	60-95	198	164	12	55	14	M12	6-M12	3-M12	3000	4500	6200	32.7×10-3	250x10⁴	0.03	±1.2	0.6	16.0
MD3-DZ234	70-110	234	190	12	64	14	M12	6-M12	3-M12	4700	7600	5400	40.1×10-3	475x10⁴	0.03	±1.2	0.5	25.8
MD3-DZ274	80-120	274	220	14	75	16	M14	6-M14	3-M14	7500	11600	4500	46.5×10-3	863x10⁴	0.03	±1.2	0.5	41.0
MD3-DZ315	90-140	315	262	14	90	16	M14	8-M14	4-M14	10600	18320	4000	54.3×10-3	158*10⁵	0.03	±1.5	0.5	64.5
MD3-DZ365	100-160	365	300	16	100	18	M16	8-M16	4-M16	13140	23652	3500	62.5×10-3	280x10⁵	0.04	±1.5	0.5	99.2
MD3-DZ420	120-180	420	350	16	120	18	M16	8-M16	4-M16	17640	31752	3000	70.6×10-3	500x10⁵	0.04	±1.5	0.5	153.2
MD3-DZ476	130-200	476	400	20	132	24	M20	8-M20	4-M20	22320	40176	2500	83.4×10-3	873x10⁵	0.04	±2	0.5	224.9
MD3-DZ532	150-240	532	450	25	150	28	M24	8-M24	4-M24	30626	55120	2000	90.2×10-3	147x10⁶	0.05	±2	0.5	316.1

其它相關聯軸器系列：
萬向聯軸器	膜片、彈簧聯軸器	伺服聯軸器	星形、柱銷聯軸器	梅花、輪胎聯軸器
SWC萬向節聯軸器	M100邁動單膜撓性聯軸器	MD1邁動伺服聯軸器	XL邁動星形彈性聯軸器	HRC邁動梅花聯軸器
SWP萬向節聯軸器	M200邁動雙膜片聯軸器	MD2邁動（膜片彈性）伺服聯軸器	XLD邁動星形彈性聯軸器	L系列邁動梅花彈性聯軸器
WSD邁動單節萬向聯軸器	MP100邁動單膜片撓性聯軸器	MD3邁動（脹緊式）伺服聯軸器	TL邁動彈性柱銷）聯軸器	NL邁動鼓形齒式聯軸器
WS邁動雙節萬向聯軸器	MP200邁動雙膜片撓性聯軸器	MD4邁動（波紋管）伺服聯軸器	HL邁動（彈性柱銷）聯軸器	ML邁動梅花彈性聯軸器
WSS邁動伸縮雙節聯軸器	JSS邁動彈簧聯軸器	MD5邁動（十字滑塊）伺服聯軸器	HLL邁動（彈性柱銷）聯軸器	FU邁動輪胎彈簧聯軸器
WSQ邁動輕形萬向聯軸器	JS邁動彈簧聯軸器	MD6邁動（螺旋式）伺服聯軸器	ZL邁動齒式（柱銷）聯軸器	UL邁動輪胎彈性聯軸器


伺服聯軸器的安裝使用方法：
1. 安裝前應首先檢查原動機和工作機兩軸是否同心，兩軸表面是否有包裝紙和碰傷，聯軸器兩個半聯軸節內孔是否有雜物，內孔棱邊是否有碰傷、如有應將軸、半聯軸節清理干凈，碰傷用細銼處理好。然后檢查兩個半聯軸節的內孔直徑和長度是否同原動機、工作機的直徑和軸伸長度尺寸相符。　　

2. 為了便于安裝，最好是將兩個半聯軸節放在120--150的保溫箱或油槽中進行預熱，使內孔尺寸漲大很容易裝上。安裝后保證軸頭不能凸出半聯軸節端面，以齊平為好。檢測兩半聯軸節之間的距離：

3.安裝螺栓：把螺栓從法蘭盤小孔外側穿入，從另一件法蘭盤大孔外側穿出套上緩沖套、彈性墊圈、扭上螺母,用扳手將螺母把緊。如安裝不適或拆除更換，又不損傷軸及半聯，安裝完畢后，轉動自如無別勁為好。
4. 操作工須知：在啟動設備前應先檢查聯軸器的螺母是否有松動或脫落，如有要及時將螺母用扳手把緊。應先空載啟動設備1分鐘后將負載管線閥門打開；停機順序相反。(請每月將聯軸器外部用機油涂刷一遍)。　
