首頁 » 邁動產品 » 傳動輪 » 鏈輪鏈條

產品介紹Product

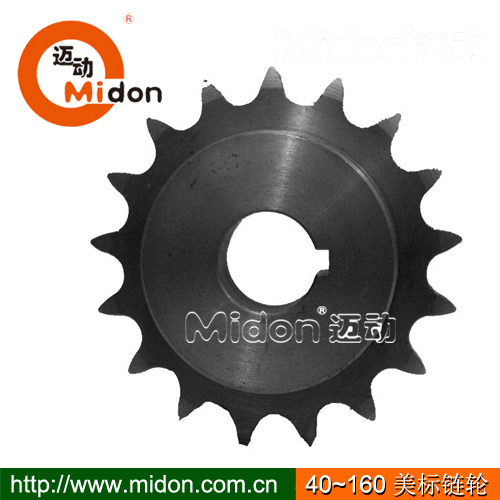

產品名稱：: 鏈輪40鏈輪 50直孔鏈輪美標鏈輪廠家

產品特性：: 1、可適合長時間大扭力下工作，傳遞性能穩定。
2、大小輪傳動變化時產生速比的變化。
3、易安裝，好維護和方便潤滑，屬于實惠耐用傳動元件。
4、SC45鋼或鍛鋼，可附加工條件：調質淬火，發黑防銹處理。
5、批量生產加工周期：2~3周。

品牌：: 邁動工業

材質：: SC45#鋼/鍛鋼

表面：: 經調質精加工后淬火、發黑處理，表面光潔。

壽命：: 正常使用2~3年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

鏈輪：帶嵌齒式扣鏈齒的輪子,用以與節鏈環或纜索上節距準確的塊體相嚙合一種實心或帶輻條的齒輪,與(滾子)鏈嚙合以傳遞運動。

鏈輪的特性：可適合長時間大扭力下工作，傳遞性能穩定。易安裝，好維護和方便潤滑。

鏈輪的應用：被廣泛應用于化工、紡織機械、食品加工、儀表儀器、石油等行業的機械傳動等。

美標40系列鏈輪								美標50系列鏈輪
節距(Pitch)=12.7(mm)								節距(Pitch)=15.875(mm)

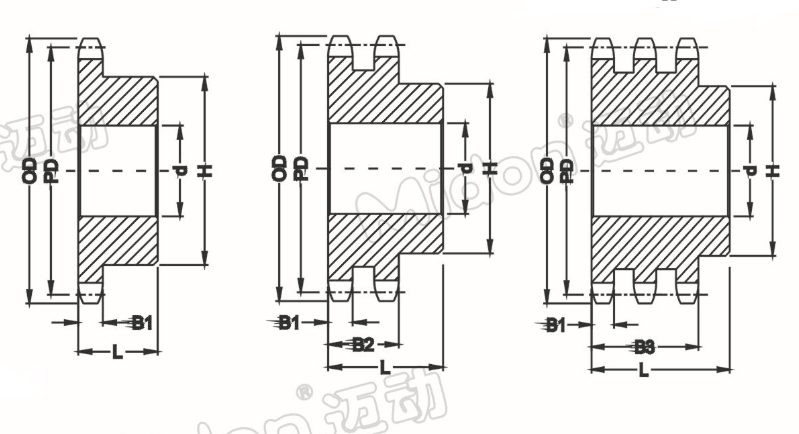

齒數Teeth	外徑O.D	節徑P.D	B型凸臺Hub		最大孔徑	重量 W.t		齒數Teeth	外徑O.D	節徑P.D	B型凸臺Hub		最大孔徑	重量 W.t
齒數Teeth	外徑O.D	節徑P.D	轂徑H	輪厚L	Bore Max	B型. Kg	A型. Kg	齒數Teeth	外徑O.D	節徑P.D	轂徑H	輪厚L	Bore Max	B型. Kg	A型. Kg
8	38	33.19	24	22	10.5	0.06	0.30	8	48	41.48	22	25	13.5	0.12	0.12
9	42	37.13	28	22	16	0.11	0.40	9	53	46.42	34	25	18	0.20	0.13
10	46	41.1	32	22	18	0.14	0.05	10	58	51.37	40	25	22	0.27	0.14
11	51	45.08	36	22	20	0.19	0.09	11	64	56.35	45.5	25	28	0.33	0.17
12	55	49.07	40	22	22	0.22	0.10	12	69	61.34	50	25	30	0.41	0.20
13	59	53.07	37	22	20	0.23	0.12	13	74	66.34	51	25	32	0.46	0.23
14	63	57.07	42	22	25	0.28	0.14	14	79	71.34	52	25	32	0.52	0.27
15	67	61.08	46	22	28	0.34	0.16	15	84	76.35	57	25	35	0.62	0.30
16	71	65.1	50	22	30	0.40	0.18	16	89	81.37	62	25	40	0.72	0.35
17	76	69.12	54	22	32	0.46	0.20	17	94	86.39	67	25	45	0.83	0.40
18	80	73.14	57	22	35	0.51	0.23	18	100	91.42	72	28	48	1.00	0.45
19	84	77.16	62	22	40	0.59	0.24	19	105	96.45	73	28	48	1.10	0.48
20	88	81.18	67	25	45	0.76	0.29	20	110	101.48	73	28	48	1.20	0.50
21	92	85.21	71	25	48	0.85	0.30	21	115	106.51	73	28	48	1.20	0.60
22	96	89.24	75	25	51	0.95	0.35	22	120	111.55	73	28	48	1.30	0.66
23	100	93.27	77	25	51	1.00	0.38	23	125	116.58	73	28	48	1.30	0.72
24	104	97.3	63	25	42	0.84	0.40	24	130	121.62	73	28	48	1.40	0.78
25	108	101.33	63	25	42	0.88	0.45	25	135	126.66	73	28	48	1.50	0.85
26	112	105.36	63	25	42	0.92	0.49	26	140	131.7	73	28	48	1.50	0.90
27	116	109.4	63	25	42	0.96	0.50	27	145	136.74	73	28	48	1.50	1.00
28	120	113.43	63	25	42	1.00	0.56	28	150	141.79	73	28	48	1.60	1.05
29	124	117.46	63	25	42	1.00	0.60	29	155	146.83	73	28	48	1.70	1.12
30	128	121.5	63	25	42	1.10	0.63	30	161	151.87	73	28	48	1.80	1.20
31	133	125.53	68	28	45	1.20	0.65	31	166	156.92	73	28	48	1.85	1.30
32	137	129.57	68	28	45	1.30	0.70	32	171	161.96	73	28	48	1.90	1.35
33	141	133.61	68	28	45	1.30	0.75	33	176	167.01	73	28	48	2.00	1.45
34	145	137.64	68	28	45	1.30	0.80	34	181	172.05	73	28	48	2.10	1.55
35	149	141.68	68	28	45	1.40	0.85	35	186	177.1	73	28	48	2.20	1.65
36	153	145.72	68	28	45	1.50	0.90	36	191	182.14	83	35	55	2.85	1.75
38	161	153.79	68	28	45	1.60	1.00	37	196	187.19	83	35	55	2.95	1.85
39	165	157.83	68	28	45	1.65	1.15	38	201	192.24	83	35	55	3.05	1.95
40	169	161.87	68	28	45	1.70	1.20	39	206	197.29	83	35	55	3.15	2.05
41	173	165.91	73	32	48	2.00	1.20	40	211	202.33	83	35	55	3.25	2.15
42	177	169.95	73	32	48	2.05	1.25	41	216	207.38	83	35	55	3.40	2.25
43	181	173.98	73	32	48	2.10	1.30	42	221	212.43	83	35	55	3.50	2.40
44	185	178.02	73	32	48	2.17	1.35	44	231	222.53	83	35	55	3.70	2.60
45	189	182.06	73	32	48	2.25	1.40	45	237	227.58	83	35	55	3.85	2.70
48	201	194.18	73	32	48	2.45	1.63	48	252	242.73	83	35	55	4.20	3.10
49	205	198.22	73	32	48	2.51	1.73	49	257	247.78	83	35	55	4.35	3.27
50	209	202.26	73	32	48	2.60	1.80	50	262	252.83	83	35	55	4.50	3.40
51	214	206.3	73	32	48	2.65	1.88	54	282	273.02	83	35	55	5.05	3.95
52	218	210.34	73	32	48	2.72	1.93	60	312	303.33	83	35	55	6.00	4.90
53	222	214.38	73	32	48	2.80	1.98	64	333	323.53	93	40	63	7.00	5.60
54	226	218.42	73	32	48	2.90	2.00	65	338	328.58	93	40	63	7.40	5.75
60	250	242.66	73	32	48	3.40	2.60	68	353	343.74	93	40	63	7.94	6.32
65	270	262.87	83	32	55	4.10	3.00	70	363	353.84	93	40	63	8.30	6.70
70	290	283.07	83	32	55	4.57	3.50	72	373	363.94	93	40	63	8.80	7.05
72	299	291.16	83	32	55	4.80	3.70	75	388	379.1	93	40	63	9.35	7.70
75	311	303.28	83	32	55	5.10	4.00	80	414	404.36	98	45	66	10.50	8.70
80	331	323.49	88	35	60	5.90	4.60	85	439	429.62	98	45	66	12.00	10.20
85	351	343.69	88	35	60	6.50	5.20	90	464	454.88	98	45	66	13.20	11.00
90	371	363.9	88	35	60	7.15	5.80

【邁動工業】相關產品
脹緊套				多鍥論、鏈條、齒輪
LOCK1邁動脹緊套	LOCK4邁動脹緊套	LOCK7邁動脹緊套	LOCK19邁動脹緊套	邁動齒輪（MI~M6)
LOCK2邁動脹緊套	LOCK5邁動脹緊套	LOCK8邁動脹緊套	LOCK20邁動脹緊套	邁動板式鏈條
LOCK3邁動脹緊套	LOCK6邁動緊脹套	LOCK18邁動脹緊套	邁動惰輪	J型邁動多鍥論
皮帶輪				同步輪
邁動錐套皮帶輪SPZ（1、2）槽	邁動錐套皮帶輪SPA（1、2）槽	邁動錐套皮帶輪（SPB（1、2)槽	邁動錐套皮帶SPC（3、4)槽	L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽	邁動錐套皮帶輪SPA（3、4)槽	邁動錐套皮帶輪SPB（3、4)槽	邁動錐套皮帶輪SPC(5、6)槽	H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽	邁動錐套皮帶輪SPA（5、6)槽	邁動錐套皮帶輪（SPB（5、6)槽	邁動錐套皮帶輪SPC（8、10)槽	XL型邁動直孔同步輪
鏈輪			同步輪
邁動 06B 08B系列漲緊式錐套鏈輪	美標鏈輪（40、50	歐標（06B、08B)系列直孔鏈輪	T5型邁動同步輪	5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪	美標鏈輪（60、80）	歐標（10B、12B)系列直孔鏈輪	T10型邁動同步輪	8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪	美標鏈輪（100、120）	歐標（16B、20B)系列直孔鏈輪	AT5型邁動同步輪	14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪	美標鏈輪（140、160）	歐標（24B、28B)系列直孔鏈輪	AT10型邁動同步輪	20M邁動同步輪


鏈輪排齒參數（美標、歐標）
美標
鏈輪號	節距	滾子直徑	齒節高	倒角高	倒角寬	弧半徑	齒厚（1～4排）			齒幅（2～3排）		齒幅（4排）			排距
SPROCKET NO:	pitch	Roller Dia	h	A	C	R	T1	T2/T3	T4	B2	B3	B2	B3	B4	Pt
25	6.35	3.30	4.0	3.2	0.8	6.8	2.8	2.7	2.4	9.1	15.3	8.8	15.2	21.6	6.4
35	9.525	5.80	5.0	4.8	1.2	10.2	4.3	4.1	3.8	14.2	24.4	13.9	24	34.1	10.1
41	12.70	7.77	7.0	7.0	1.1	19.2	2.8	一	一	一	一	一	一	一	一
40	12.70	7.92	7.0	6.4	1.6	13.5	7.2	7.0	6.5	21.4	35.8	20.9	35.3	49.7	14.4
50	15.875	10.16	10.3	7.9	2.0	16.9	8.7	8.4	7.9	26.5	44.6	26	44.1	62.2	18.1
60	19.05	11.91	11.8	9.5	2.4	20.3	11.7	11.3	10.6	34.1	56.9	33.4	56.2	79.0	7.0
80	25.40	15.88	15.5	12.7	3.2	27.0	14.5	14.1	13.1	43.4	72.7	42.6	71.9	101.2	29.3
100	31.75	19.05	19.2	15.9	4.0	33.8	17.5	17.0	16.0	52.8	88.6	51.8	87.6	123.4	35.8
120	38.10	22.22	23.0	19.1	4.8	40.5	23.5	22.7	21.5	68.1	113.5	66.9	112.3	157.7	45.4
140	44.45	25.40	27.0	22.2	5.6	47.2	23.5	22.7	21.5	71.6	120.5	70.4	119.3	168.3	48.9
160	50.80	28.58	31.6	25.4	6.4	54.0	29.3	28.4	27.0	86.9	145.4	85.5	144	202.5	58.5
180	57.15	35.71	36.8	28.5	7.2	61.0	33.1	32.0	30.4	97.8	163.6	96.2	162	227.8	65.8
200	63.50	39.67	39.6	31.8	7.9	67.5	35.5	34.1	32.5	105.7	177.3	104.1	175.7	247.3	71.6
240	76.20	47.62	48.5	38.1	9.5	81.0	44.1	42.7	40.7	130.5	218.3	128.5	216.3	304.1	87.8
歐標（A、B系列鏈輪主要參數）
鏈輪號	節距	滾子直徑	齒節高	倒角高	倒角寬	弧半徑	齒厚（1～4排）			齒幅（2～4排）			排距
SPROCKET NO:	pitch	Roller Dia	h	A	C	R	T1	T2/T3	T4	B2	B3	B4	Pt
4B	6	4	4.1	3	0.6	6	2.6	2.5	2.4	一	一	一	一
5B	8	5	5.3	4	0.8	8	2.8	2.7	2.6	8.3	13.9	19.4	5.6
6B	9.525	6.35	6.2	4.8	1	10	5.3	5.2	5.0	15.4	25.6	35.6	10.2
8B	12.70	8.51	8.4	6.4	1.3	13	7.2	7.0	6.8	21.0	34.9	48.5	13.9
10B	15.88	10.16	10.2	7.9	1.6	16	9.1	9.0	9.0	25.6	42.2	58.8	16.6
12B	19.05	12.07	11.2	9.5	2	19	11.1	10.8	10.9	30.4	49.9	69.4	19.5
16B	25.40	15.88	14.6	12.7	2.5	26	16.2	15.8	15.8	47.7	79.6	111.5	30.9
20B	31.75	19.05	18.0	15.9	3.5	32	18.5	18.2	18.2	54.6	91.0	127.5	36.5
24B	38.10	25.40	22.4	19.1	4	38	24.1	23.6	23.6	72.0	120.3	168.7	48.4
28B	44.45	27.94	24.9	22.2	5	44	29.4	28.8	28.8	88.4	148.0	207.6	59.6
32B	50.80	29.21	28.2	25.4	6	51	29.4	28.8	28.8	87.4	146.0	204.6	58.6
40B	63.50	39.37	34.9	31.8	8	64	36.2	35.4	35.4	107.7	180.0	252.3	72.3
48B	76.20	48.26	41.8	38.1	9	76	43.3	42.5	42.5	133.7	224.9	316.1	91.2
56B	88.90	53.98	50.2	44.5	11	89	50.7	49.6	49.6	156.2	262.8	369.4	106.6
64B	101.60	63.50	57.8	50.8	13	102	57.9	56.7	56.7	176.6	296.5	416.4	119.9
72B	114.30	72.39	66.0	57.2	15	114	65.2	63.8	63.8	200.1	336.4	472.7	136.3

鏈輪的安裝要求：

1、根據規范精確選用傳動鏈輪類型。

2、按精確方法將主、從動鏈輪設備到位，且擰緊緊固件使其到達規矩力矩懇求。

3、裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是不是順利、共面，且與鏈罩無干與。

4、檢查設備傳動鏈輪的方位（變速器輸出副軸、輪轂等）情況是不是杰出，否則須維修或更換有關件。

鏈輪使用過程中的注意事項：

1、從動鏈輪應有防松方法與措施。

2、鏈輪和鏈條最好一起更換，若只更換其中之一，會加劇兩頭的磨損。

3、要守時地清洗及光滑傳動鏈條、傳動鏈輪，以前進其運用壽命。

4、從動鏈輪裝車后，應使用調節器和后搖架刻線將后輪軸調正，這么既可避免后輪跑偏，也能避免鏈輪與鏈條的早期磨損。
