首頁 » 邁動產品 » 傳動輪 » 梯形齒同步輪

產品介紹Product

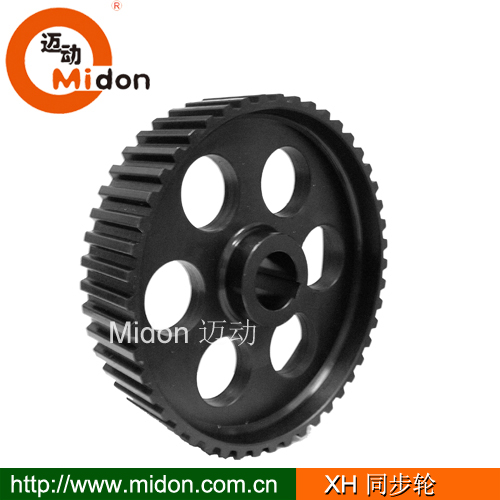

產品名稱：: 直孔同步輪錐套同步輪 XH系列梯型齒 XH梯形齒同步輪梯形齒同步輪廠家

產品特性：: 1、品質100%保證，軸孔漲緊式鎖緊結構，傳遞精度高。
2、避免隱性公差，易安裝，省40%人工調整。
3、常用材料：鋁合金、45#鋼、大的產品HT250灰鐵。
4、批量生產加工周期：2~3周。

品牌：: 邁動工業

材質：: 鋁合金、45#鋼、HT250

表面：: 經調質精加工處理，表面光潔。

壽命：: 正常使用2~3年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

同步帶輪的傳動是由一根內周表面設有等間距齒形的環行帶及具有相應吻合的輪所組成。它綜合了帶傳動、鏈傳動和齒輪傳動各自的優點。轉動時，通過帶齒與輪的齒槽相嚙合來傳遞動力。傳輸龍同步帶傳動具有準確的傳動比，無滑差，可獲得恒定的速比，傳動平穩，能吸振，噪音小，傳動比范圍大，傳遞功率從幾瓦到百千瓦。傳動效率高，，結構緊湊，適宜于多軸傳動，不需潤滑，無污染，因此可在不允許有污染和工作環境較為惡劣的場所下正常工作。傳輸產品廣泛用于紡織、機床、煙草、通訊電纜、輕工、化工、冶金、儀表儀器、食品、礦山、石油、汽車等各行業各種類型的機械傳動中。

XH系列梯型齒邁動直孔同步輪
節距=7/8" Pitch (22.225mm)						XH 200					XH 300					XH 400
節距=7/8" Pitch (22.225mm)						帶寬=2英寸=50.8mm 輪寬F=65.1mm					帶寬=3英寸=76.2mm 輪寬F=92.1mm					帶寬=4英寸=101.6mm 輪寬F=119mm
節徑P.D	外徑O.D	擋圈A	轂徑H	緣徑 G	材料Matarl	齒數-型號PartCode	孔徑 dmax	轂厚L	圖例Type	重量Wt(kg)	齒數-型號PartCode	孔徑 dmax	轂厚L	圖例Type	重量Wt(kg)	齒數-型號PartCode	孔徑 dmax	轂厚L	圖例Type	重量Wt(kg)
127.34	124.55	141	100	95	45鋼	18 XH 200	24~60	80	1F	5.00	18 XH 300	28-60	110	1F	6.80	18 XH 400	32~60	132	1F	8.50
134.41	131.62	146	100	100	45鋼	19 XH 200	24~60	80	1F	5.50	19 XH 300	28-60	110	1F	7.10	19 XH 400	32~60	132	1F	9.00
141.49	138.7	155	100	110	45鋼	20 XH 200	24~60	80	1F	6.00	20 XH 300	28-60	110	1F	7.40	20 XH 400	32~60	132	1F	9.40
148.56	145.77	169	110	115	45鋼	21 XH 200	24~65	80	1F	6.60	21 XH 300	28-66	110	1F	8.20	21 XH 400	32~66	132	1F	10.50
155.64	152.84	169	110	120	45鋼	22 XH 200	24~65	80	1F	7.20	22 XH 300	28-66	110	1F	9.00	22 XH 400	32~66	132	1F	11.50
169.79	166.99	183	120	135	45鋼	24 XH 200	24~72	80	1F	8.60	24 XH 300	28-72	110	1F	10.60	24 XH 400	32~72	132	1F	13.40
176.86	174.07	198	120	135	45鋼	25 XH 200	24~72	80	1F	9.40	25 XH 300	28-72	110	1F	11.80	25 XH 400	32~72	132	1F	14.50
183.93	181.14	198	120	150	45鋼	26 XH 200	24~72	80	1F	9.70	26 XH 300	28-72	110	1F	12.00	26 XH 400	32~72	132	1F	15.60
191.01	188.22	212	120	160	45鋼	27 XH 200	24~72	80	1F	9.90	27 XH 300	28-72	110	1F	12.50	27 XH 400	32~72	132	1F	15.10
198.09	195.29	212	120	165	45鋼	28 XH 200	24~72	80	1F	10.00	28 XH 300	28-90	110	1F	13.00	28 XH 400	32~90	132	1F	15.62
212.23	209.44	226	120	180	45鋼	30 XH 200	24~72	80	1F	10.40	30 XH 300	28-90	110	1F	13.75	30 XH 400	32~90	132	1F	16.00
226.38	223.59	240	120	195	45鋼	32 XH 200	24~72	80	1F	11.20	32 XH 300	28-90	110	1F	14.70	32 XH 400	32~90	132	1F	18.00
240.53	237.74	256	120	210	45鋼	34 XH 200	24~72	80	1F	12.60	34 XH 300	30-90	110	1F	16.30	34 XH 400	32~90	132	1F	20.00
268.83	266.03	-	150	240	HT250	38 XH 200	28~90	80	5	14.60	38 XH 300	30-90	120	5	18.30	38 XH 400	32~90	132	5	22.00
282.98	280.18	-	150	245	HT250	40 XH 200	28~90	100	5	16.00	40 XH 300	28-90	120	5	19.90	40 XH 400	32~90	132	5	24.00
339.57	336.78	-	175	300	HT250	48 XH 200	28~90	100	5	18.40	48 XH 300	32-105	120	5	22.50	48 XH 400	32~105	132	5	30.80
424.47	421.67	-	175	385	HT250	60 XH 200	28~90	100	5	24.30	60 XH 300	32-105	120	5	31.50	60 XH 400	32~105	132	5	36.20

XH系列邁動錐套同步輪
節距=22.225mm						XH 200					XH 300					XH 400
節距=22.225mm						帶寬=2英寸=50.8mm 輪寬F=65.1mm					帶寬=3英寸=76.2mm 輪寬F=92.1mm					帶寬=4英寸=101.6mm 輪寬F=119mm
節徑P.D	外徑O.D	擋圈 A	轂徑 H	緣徑 G	材料Matarl	齒數- 型號 PartCode	孔徑 dmax	轂厚L	圖例Type	重量Wt(kg)	齒數-型號 PartCode	孔徑 dmax	轂厚L	圖例Type	重量Wt(kg)	齒數-型號 PartCode	孔徑 dmax	轂厚L	圖例Type	重量Wt(kg)
127.34	124.55	141	-	95	45鋼	18XH200 2012	50	32	6F	2.60	18XH300 2517	60	45	6F	3.70	18XH300 2517	60	45	6F	5.00
134.41	131.62	146	-	100	45鋼	19XH200 2012	50	32	6F	3.10	19XH300 2517	60	45	6F	4.20	19XH300 2517	60	45	6F	5.50
141.49	138.7	155	-	110	45鋼	20XH200 2012	50	32	6F	3.60	20XH300 2517	60	45	6F	4.70	20XH300 2517	60	45	6F	6.00
148.56	145.77	169	-	115	45鋼	21XH200 2517	60	45	6F	4.20	21XH300 2517	60	45	6F	5.40	21XH300 2517	60	45	6F	6.60
155.64	152.84	169	-	120	45鋼	22XH200 2517	60	45	6F	4.80	22XH300 2517	60	45	6F	6.00	22XH300 2517	60	45	6F	7.20
169.79	166.99	183	-	135	45鋼	24XH200 2517	60	45	6F	6.10	24XH300 2517	60	45	6F	7.60	24XH300 3020	75	51	6F	8.40
176.86	174.07	198	-	135	45鋼	25XH200 2517	60	45	6F	6.80	25XH300 2517	60	45	6F	8.70	25XH300 3020	75	51	6F	9.40
183.93	181.14	198	-	150	45鋼	26XH200 2517	60	45	6F	7.40	26XH300 2517	60	45	6F	9.80	26XH300 3020	75	51	6F	10.30
191.01	188.22	212	-	160	45鋼	27XH200 2517	60	45	6F	8.20	27XH300 2517	60	45	6F	10.70	27XH300 3020	75	51	6F	11.30
198.09	195.29	212	134	165	45鋼	28XH200 2517	60	45	7F	9.00	28XH300 2517	60	45	7F	11.60	28XH300 3020	75	51	6F	12.30
212.23	209.44	226	134	180	45鋼	30XH200 2517	60	45	7F	9.60	30XH300 2517	60	45	7F	11.90	30XH300 3020	75	51	6F	14.36
226.38	223.59	240	134	195	45鋼	32XH200 2517	60	45	7F	9.80	32XH300 3020	75	51	7F	13.80	32XH300 3020	75	51	7F	19.90
240.53	237.74	256	134	210	45鋼	34XH200 2517	60	45	8F	11.60	34XH300 3020	75	51	7F	14.78	34XH300 3020	75	51	7F	21.32
254.64	251.85	267	134	220	HT250	36XH200 2517	60	45	8F	12.01	36XH300 3020	75	51	7F	16.70	36XH300 3020	75	51	7F	22.30
268.83	266.03	-	134	240	HT250	38XH200 2517	60	45	8F	12.54	38XH300 3020	75	51	8F	18.21	38XH300 3020	75	51	7F	23.56
282.98	280.18	-	134	245	HT250	40XH200 2517	60	45	8F	13.30	40XH300 3020	75	51	8F	19.50	40XH300 3020	75	51	8F	24.60
339.57	336.78	-	165	300	HT250	48XH200 3020	75	51	8F	19.00	48XH300 3020	75	51	8F	27.00	48XH300 3535	100	89	8F	30.00
424.47	421.67	-	165	385	HT250	60XH200 3020	75	51	8F	22.00	60XH300 3535	100	89	8F	28.00	60XH300 3535	100	89	8F	40.00

【邁動工業】相關產品
脹緊套				多鍥論、鏈條、齒輪
LOCK1邁動脹緊套	LOCK4邁動脹緊套	LOCK7邁動脹緊套	LOCK19邁動脹緊套	邁動齒輪（MI~M6)
LOCK2邁動脹緊套	LOCK5邁動脹緊套	LOCK8邁動脹緊套	LOCK20邁動脹緊套	邁動板式鏈條
LOCK3邁動脹緊套	LOCK6邁動緊脹套	LOCK18邁動脹緊套	邁動惰輪	J型邁動多鍥論
皮帶輪				同步輪
邁動錐套皮帶輪SPZ（1、2）槽	邁動錐套皮帶輪SPA（1、2）槽	邁動錐套皮帶輪（SPB（1、2)槽	邁動錐套皮帶SPC（3、4)槽	L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽	邁動錐套皮帶輪SPA（3、4)槽	邁動錐套皮帶輪SPB（3、4)槽	邁動錐套皮帶輪SPC(5、6)槽	H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽	邁動錐套皮帶輪SPA（5、6)槽	邁動錐套皮帶輪（SPB（5、6)槽	邁動錐套皮帶輪SPC（8、10)槽	XL型邁動直孔同步輪
鏈輪			同步輪
邁動 06B 08B系列漲緊式錐套鏈輪	美標鏈輪（40、50	歐標（06B、08B)系列直孔鏈輪	T5型邁動同步輪	5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪	美標鏈輪（60、80）	歐標（10B、12B)系列直孔鏈輪	T10型邁動同步輪	8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪	美標鏈輪（100、120）	歐標（16B、20B)系列直孔鏈輪	AT5型邁動同步輪	14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪	美標鏈輪（140、160）	歐標（24B、28B)系列直孔鏈輪	AT10型邁動同步輪	20M邁動同步輪


同步帶輪的使用方法：

1、同步帶輪的齒必須與同步帶的運轉方向成直角。

2、在起動時，中心距改變，同步帶松弛，發生跳齒現象，應檢查同步帶輪機架是否松動，軸的定位是否失準加以調整、加固。

3、主動同步帶輪與被動同步帶輪的主軸的平行度應控制在正切tgθ=1/1000左右。軸位不準，直接影響使用壽命，而且會失去精度，噪音大。

4、發現主動同步帶輪上皮帶向一邊偏位，應移動下被動同步帶輪加以調整，并調整張緊輪的壓力

公司名稱：上海邁動機電設備有限公司

公司地址：上海青浦工業區崧海路98號

郵政編碼：201703

公司電話：021-54422420

公司傳真：021-54422420-801

郵箱：shmidon@126.com

戶名：上海邁動機電設備有限公司

稅號：310112660703692

開戶行：工行上海莘莊支行

賬號：1001140209007024765

電話：021-54422420 54422402

傳真：021-54422420-801

地址：上海莘莊工業園區申富路128號（開票）

地址：上海青浦工業園區崧海路98號（收貨地址）

上海邁動機電設備有限公司提供17%的增值稅發票；

品質100%保證，讓你更放心使用。
