首頁 » 邁動產品 » 脹套漲緊套 » 錐套

產品介紹Product

產品名稱：: QD套，? 美標QD錐套：QD Bushing Specifications

產品特性：: ?美標QD錐套，QD Bushing Specifications
【邁動工業】?美標QD錐套它屬于帶錐度的開裂式內脹套，與TB錐套不同，它帶有法蘭，在端面鎖緊，具有更大的承受負載能力，也可以滿足更大的扭矩徑向沖擊，同TB錐套一樣，它也具有很優秀的裝折快速，節時高效的能力，同時也可以滿足和彌補軸或軸孔子公差的精密，緊密傳動配合能是，是現代化機械設計中上等和優選的方安之一。

品牌：: 邁動工業

材質：: HT250

表面：: 經調質精加工后發黑處理，光潔。

壽命：: 正常使用2~3年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

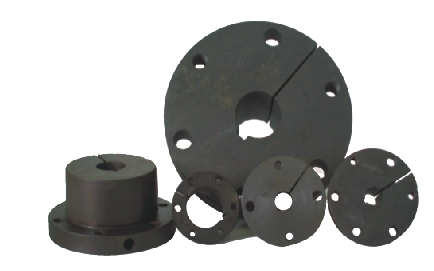

美標QD錐套：QD Bushing Specifications

【邁動工業】美標QD錐套它屬于帶錐度的開裂式內脹套。

【優特點】

美標QD錐套與TB錐套不同，它帶有法蘭，在端面鎖緊，具有更大的承受負載能力，也可以滿足更大的扭矩徑向沖擊。
同TB錐套一樣，它也具有很優秀的裝折快速，節時高效的能力。
同時也可以滿足和彌補軸或軸孔子公差的精密，緊密傳動配合能是，
是現代化機械設計中上等和優選的方安之一。


邁動工業QD錐套

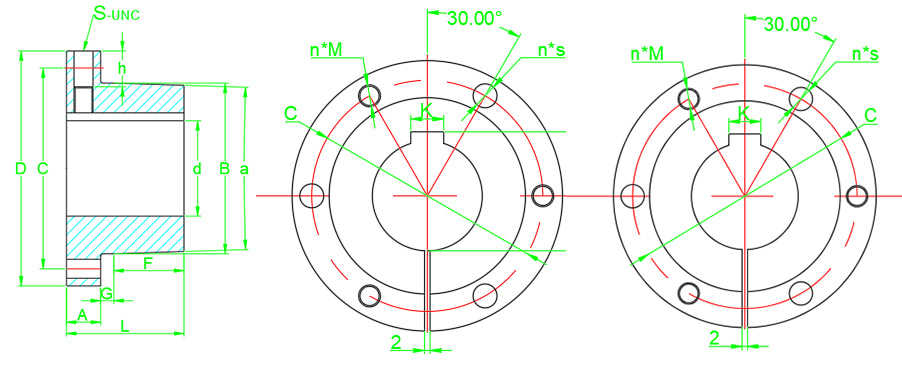

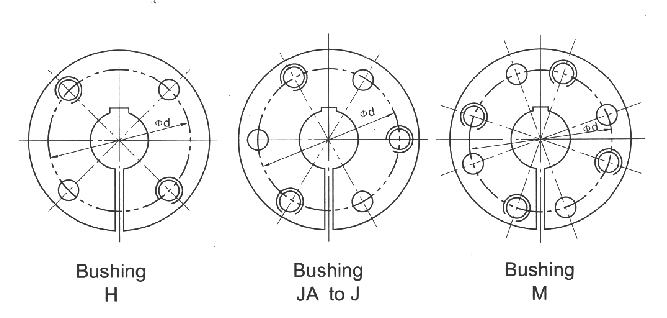

QD錐套	尺寸 (英尺) DIMENSION(INCHES)							螺栓圓	螺絲規格	d 孔徑范圍 store bore			約重
BUSHING	A	B	D	E	F	G	L	D0	Screws	最小 Min	最大孔標鍵	最大孔淺鍵	Weight
H	1/4	1.625	2-1/2	1	7/8	1/8	1 1/4	50.8	2-1/4×3/4	12.7	31.8	38.1	0.3
JA	3/8	1.375	2	11/16	9/16	1/8	1 1/16	42.3	3-10×1	9.5	25.4	31.8	0.4
SH	7/16	1.871	2-11/16	1	13/16	1/8	1 3/18	57.2	3-1/4×1 3/8	12.7	34.9	42.9	0.5
SDS	1/2	2.187	3-3/16	7/8	3/4	1/8	1 3/8	68.3	3-1/4×1 3/8	12.7	42.9	50.8	0.5
SD	1/2	2.187	3-3/16	1-3/8	1 1/4	1/8	1 7/8	68.3	3-1/4×1 7/8	12.7	42.9	49.2	0.7
SK	9/16	2.812	3-7/8	1-3/8	1 1/4	1/8	1 15/16	84.1	3-5/16×2	12.7	54.0	63.5	0.9
SF	9/16	3.125	4-5/8	1-1/2	1 1/4	1/4	2 1/16	98.4	3-3/8×2	12.7	58.7	71.4	1.4
E	3/4	3.834	6	1 7/8	1 5/8	1/4	2 5/8	127	3-1/2×2 3/4	22.2	73.0	88.9	4.5
F	13/16	4.437	6-5/8	2-13/16	2 1/2	5/16	3 5/8	142.9	3-9/16×3 5/8	25.4	84.1	100.0	5.2
J	1	5.148	7-1/4	3-1/2	3 3/16	5/16	4 1/2	158.8	3-5/8×4 1/2	36.5	95.3	114.3	8.2
M	11/4	6.500	9	5-1/2	5 3/16	5/16	6 3/4	200.0	4-3/4×6 3/4	49.2	120.7	139.7	16.8
N	38.1	177.8	254	168.3	158.8	11.1	206.4	215.9	4-3/4~8-1/8	61.9	130.2	152.4	25.9
P	44.5	209.6	298.5	193.7	184.2	12.7	238.1	254.0	5x9-1/2	74.6	150.8	177.8	54.5
W	50.8	265.1	381	238.1	228.6	12.7	288.9	323.9	4-1/8x11-1/2	101.6	190.5	215.9	113.4
S	82.6	308.0	450.9	317.5	304.8	12.7	400.1	381.0	5-1-1/4~x15-1/2	152.4	206.8	254.0	181.5

QD套內孔 614		采用ANSI標準
型號	公制孔范圍	英制孔范圍
Typle	metric bore	inch bore
H	10-35	1/2~1-1/2
JA	10-28	1/2~1-1/4
SH	24-35	1/2~1-11/16
SD	24-42	1/2~2
SDS	24-42	1/2~2
SK	24-55	1/2~2-5/8
SF	28-60	1/2~2-15/16
E	35-75	7/8~3-1/2
F	25-90	1~4
J	50-100	1-7/16~4-1/4
M	50-130	1-15/16~5-1/2
N	80-140	2-1/2~5-7/8
P	70-150	2-15/16~6-1/2
W	100-170	4~7

QD套英制標孔對應鍵槽 Stock lnch Bore Bushings

QD內孔 Stock Bores	鍵槽 Keyseat	JA	SH	SDS	SD	SK	SF	E	F	J
QD內孔 Stock Bores	鍵槽 Keyseat	JA	SH	SDS	SD	SK	SF	E	F	J
3/8	None	v	-	-	-	-	-	-	-	-
7/16	None	v	v	-	-	-	-	-	-	-
1/2	1/8x1/16	v	v	v	v	v	v	-	-	-
9/16	1/8x1/16	v	v	v	v	v	v	-	-	-
5/8	3/16x3/32	v	v	v	v	v	v	v	v	-
11/16	3/16x3/32	v	v	v	v	v	v	v	v	-
3/4	3/16x3/32	v	v	v	v	v	v	v	v	-
13/16	3/16x3/32	v	v	v	v	v	v	v	v	-
7/8	3/16x3/32	v	v	v	v	v	v	v	v	-
15/16	1/4x1/8	v	v	v	v	v	v	v	v	-
1	1/4x1/8	v	v	v	v	v	v	v	v	v
1 1/16	1/4x1/8	v	v	v	v	v	v	v	v	v
1 1/8	1/4x1/8	v	v	v	v	v	v	v	v	v
1 3/16	1/4x1/8	v	v	v	v	v	v	v	v	v
1 1/4	1/4x1/8	v	v	v	v	v	v	v	v	v
1 5/16	5/16x5/32	-	v	v	v	v	v	v	v	v
1 5/16	3/8x3/16	-	v	v	v	v	v	v	v	v
1 3/8	5/16x5/32	-	v	v	v	v	v	v	v	v
1 3/8	3/8x3/16	-	v	v	v	v	v	v	v	v
1 7/16	3/8x3/16	-	v	v	v	v	v	v	v	v
1 1/2	3/8x3/16	-	v	v	v	v	v	v	v	v
1 9/16	3/8x3/16	-	v	v	v	v	v	v	v	v
1 5/8	3/8x3/16	-	v	v	v	v	v	v	v	v
1 11/16	3/8x3/16	-	v	v	v	v	v	v	v	v

QD內孔 Stock Bores	鍵槽 Keyseat	SDS	SD	SK	SF	E	F	J	M	N
QD內孔 Stock Bores	鍵槽 Keyseat	SDS	SD	SK	SF	E	F	J	M	N
1 3/4	3/8x3/16	v	v	v	v	v	v	v		-
1 13/16	1/2x1/4	v	v	v	v	v	v	v		-
1 7/8	1/2x1/4	v	v	v	v	v	v	v		-
1 15/16	1/2x1/4	v	v	v	v	v	v	v	v	-
2	1/2x1/4	v	v	v	v	v	v	v	v	-
2 1/16	1/2x1/4	-	-	v	v	v	v	v	v	-
2 1/8	1/2x1/4	-	-	v	v	v	v	v	v	-
2 3/16	1/2x1/4	-	-	v	v	v	v	v	v	-
2 1/4	1/2x1/4	-	-	v	v	v	v	v	v	-
2 5/16	5/8x5/16	-	-	v	v	v	v	v	v	-
2 3/8	5/8x5/16	-	-	v	v	v	v	v	v	-
2 7/16	5/8x5/16	-	-	v	v	v	v	v	v	v
2 1/2	5/8x5/16	-	-	v	v	v	v	v	v	v
2 9/16	5/8x5/16	-	-	v	v	v	v	v	v	v
2 5/8	5/8x5/16	-	-	v	v	v	v	v	v	v

QD內孔 Stock Bores	鍵槽 Keyseat	SF	E	F	J	M	N	P
QD內孔 Stock Bores	鍵槽 Keyseat	SF	E	F	J	M	N	P
2 11/16	5/8x5/16	v	v	v	v	v	v	-
2 3/4	5/8x5/16	v	v	v	v	v	v	-
2 13/16	3/4x3/8	v	v	v	v	v	v	-
2 7/8	3/4x3/8	v	v	v	v	v	v	-
2 15/16	3/4x3/8	v	v	v	v	v	v	v
3	3/4x3/8	-	v	v	v	v	v	v
3 1/16	3/4x3/8	-	v	v	v	v	v	v
3 1/8	3/4x3/8	-	v	v	v	v	v	v
3 3/16	3/4x3/8	-	v	v	v	v	v	v
3 1/4	3/4x3/8	-	v	v	v	v	v	v
3 5/16	7/8x7/16	-	v	v	v	v	v	v
3 3/8	7/8x7/16	-	v	v	v	v	v	v
3 7/16	7/8x7/16	-	v	v	v	v	v	v
3 1/2	7/8x7/16	-	v	v	v	v	v	v
3 9/16	7/8x7/16	-	-	v	v	v	v	v
3 5/8	7/8x7/16	-	-	v	v	v	v	v
3 11/16	7/8x7/16	-	-	v	v	v	v	v
3 3/4	7/8x7/16	-	-	v	v	v	v	v
3 13/16	7/8x7/16	-	-	v	v	v	v	v
3 7/8	1x1/2	-	-	v	v	v	v	v
3 15/16	1x1/2	-	-	v	v	v	v	v
4	1x1/2	-	-	v	v	v	v	v

QD內孔 Stock Bores	鍵槽 Keyseat	J	M	N	P
QD內孔 Stock Bores	鍵槽 Keyseat	J	M	N	P
4 1/16	1x1/2	v	v	v	v
4 1/8	1x1/2	v	v	v	v
4 3/16	1x1/2	v	v	v	v
4 1/4	1x1/2	v	v	v	v
5 5/16	1x1/2	v	v	v	v
4 3/8	1x1/2	v	v	v	v
4 7/16	1x1/2	v	v	v	v
4 1/2	1x1/2	v	v	v	v
4 9/16	1x1/2	-	v	v	v
4 5/8	1 1/4x5/8	-	v	v	v
4 11/16	1 1/4x5/8	-	v	v	v
4 3/4	1 1/4x5/8	-	v	v	v
4 13/16	1 1/4x5/8	-	v	v	v
4 7/8	1 1/4x5/8	-	v	v	v
4 15/16	1 1/4x5/8	-	v	v	v
5	1 1/4x5/8	-	v	v	v
5 1/16	1 1/4x5/8	-	v	v	v
5 1/8	1 1/4x5/8	-	v	v	v
5 3/16	1 1/4x5/8	-	v	v	v
5 1/4	1 1/4x5/8	-	v	v	v
5 5/16	1 1/4x5/8	-	v	v	v
5 3/8	1 1/4x5/8	-	v	v	v
5 7/16	1 1/4x5/8	-	v	v	v
5 1/2	1 1/4x5/8	-	v	v	v

QD內孔 Stock Bores	鍵槽 Keyseat	N	P
QD內孔 Stock Bores	鍵槽 Keyseat	N	P
5 9/16	1 1/2x3/4	v	v
5 5/8	1 1/2x3/4	v	v
5 11/16	1 1/2x3/4	v	v
5 3/4	1 1/2x3/4	v	v
5 13/16	1 1/2x3/4	v	v
5 7/8	1 1/2x3/4	v	v
5 15/16	1 1/2x3/4		v
6	1 1/2x3/4		v
6 1/16	1 1/2x3/4		v
6 1/8	1 1/2x3/4		v
6 3/16	1 1/2x3/4		v
6 1/4	1 1/2x3/4		v
6 5/16	1 1/2x3/4		v
6 3/8	1 1/2x3/4		v
6 7/16	1 1/2x3/4		v
6 1/2	1 1/2x3/4		v
6 9/16	1 3/4x3/4		v
6 5/8	1 3/4x3/4		v
6 11/16	1 3/4x3/4		v
6 3/4	1 3/4x3/4		v
6 13/16	1 3/4x3/4		v
6 7/8	1 3/4x3/4		v
6 15/16	1 3/4x3/4		v
7	1 3/4x3/4		v
