首頁 » 邁動產品 » 傳動輪 » 錐套皮帶輪

產品介紹Product

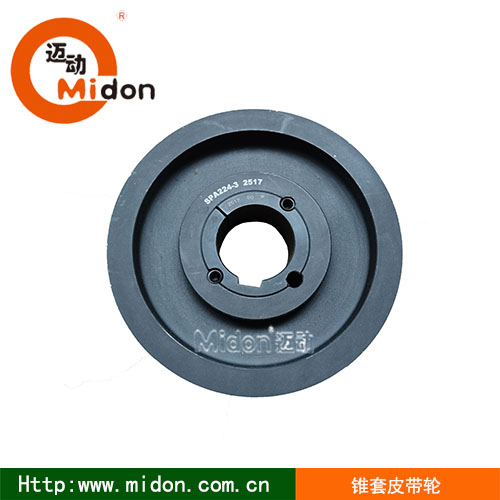

產品名稱：: 錐套皮帶輪SPA-3槽4槽 SPA三角皮帶輪，漲緊式皮帶輪，傳動帶輪，皮帶盤，歐標皮帶輪，德標皮帶輪，鑄鐵或鑄鋼，鑄鋁皮帶輪，球鐵皮帶輪

產品特性：: 1、邁動漲緊皮帶輪省時高效：（安裝、拆卸式只需一致內六角扳手，無需拉馬或其它任何工具）
2、允許有較大的軸徑公差：因采用獨特的軸套鎖緊設計，公差偏大時，它物理性能的精確抱緊。
3、延長使用壽命：有小避免因敲打而造成的軸承損壞及設備其實部件受損；
4、邁動皮帶輪經平衡測試，所有的皮帶輪都做過6.3G端面靜平衡。
5、邁動皮帶輪經磷化發黑防透處理，專業生產，即購即裝，無需額外鉆孔及拉鍵槽。
6、讓你做到0庫存，可完全取代普通直孔皮帶輪提升企業的品牌和市場競爭

品牌：: 邁動工業

材質：: HT250

表面：: 經調質精加工后發黑處理，表面光潔。

壽命：: 正常使用2~3年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other


SPA-3槽（3Groove)
F=50mm

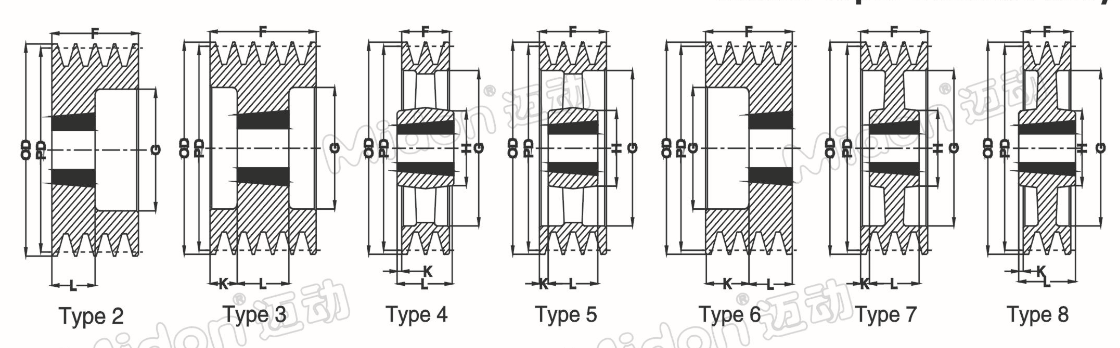

PartNo：/PDGV 型號/節徑-槽數	O D 外徑	Bush 錐套	MaxBore最大孔	Type 圖列	F 輪寬	G 緣徑	K-	L 轂厚	H轂徑	Wt.LessBush重量
SPA71-3	77	1108	28	6	50	40	28	22	一	0.7
SPA75-3	81	1108	28	6	50	45	28	22	一	0.8
SPA80-3	86	1210	32	6	50	50	25	25	一	0.9
SPA85-3	91	1210	32	6	50	55	25	25	一	1.0
SPA90-3	96	1610	42	6	50	56	25	25	一	1.0
SPA95-3	101	1610	42	6	50	61	25	25	一	1.2
SPA100-3	106	1610	42	6	50	66	25	25	一	1.3
SPA106-3	112	1610	42	6	50	72	25	25	一	1.6
SPA112-3	118	2012	50	6	50	78	18	25	一	1.6
SPA118-3	124	2012	50	6	50	84	18	32	一	1.9
SPA125-3	131	2012	50	2	50	91	一	32	一	2.3
SPA132-3	138	2012	50	2	50	98	一	32	一	2.6
SPA140-3	146	2517	60	2	50	106	一	45	一	2.9
SPA150-3	156	2517	60	2	50	116	一	45	一	3.7
SPA160-3	166	2517	60	2	50	126	一	45	一	4.5
SPA170-3	176	2517	60	2	50	136	一	45	一	5.0
SPA180-3	186	2517	60	2	50	146	一	45	125	6.2
SPA190-3	196	2517	60	2	50	156	一	45	125	7.0
SPA200-3	206	2517	60	7	50	166	一	45	125	5.6
SPA212-3	218	2517	60	7	50	176	一	45	125	6.6
SPA224-3	230	2517	60	7	50	190	3	45	125	7.5
SPA236-3	242	2517	60	7	50	202	3	45	125	8.0
SPA250-3	256	2517	60	7	50	216	3	45	125	8.6
SPA265-3	271	2517	60	7	50	229	3	45	125	9.3
SPA280-3	286	2517	60	7	50	246	3	45	125	10.0
SPA300-3	306	3020	75	8	50	264	0.5	51	146	11.4
SPA315-3	321	3020	75	8	50	281	一	51	146	12.8
SPA335-3	341	3020	75	8	50	301	0.5	51	146	13.1
SPA355-3	361	3020	75	4	50	320	0.5	51	159	13.4
SPA375-3	381	3020	75	4	50	340	0.5	51	159	14.7
SPA400-3	406	3020	75	4	50	365	0.5	51	159	15.9
SPA425-3	431	3020	75	4	50	390	0.5	51	159	17.6
SPA450-3	456	3020	75	4	50	415	0.5	51	159	19.3
SPA475-3	481	3020	75	4	50	440	0.5	51	159	20.9
SPA500-3	506	3020	75	4	50	465	0.5	51	159	22.6
SPA530-3	536	3020	75	4	50	495	0.5	51	159	23.1
SPA560-3	566	3020	75	4	50	525	0.5	51	191	23.5
SPA630-3	636	3020	75	4	50	595	0.5	51	191	27.5
SPA710-3	716	3535	90	4	50	675	19.5	89	191	37.2
SPA800-3	806	3535	90	4	50	765	19.5	89	191	40.8
SPA900-3	906	3535	90	4	50	885	19.5	89	191	43.6
SPA1000-3	1006	3535	90	4	50	964	19.5	89	191	50.0

SPA-4槽（4Groove)
F=65mm
PartNo：/PDGV 型號/節徑-槽數	O D 外徑	Bush 錐套	MaxBore 最大孔	Type 圖列	F 輪寬	G 緣徑	K -	L轂厚	H 轂徑	Wt.LessBush重量
SPA90-4	96	1610	42	6	50	62	40	25	一	1.2
SPA95-4	101	1610	42	6	50	66	40	25	一	1.4
SPA100-4	106	1610	42	6	50	66	40	25	一	1.6
SPA106-4	112	2012	50	6	50	72	33	32	一	1.7
SPA112-4	118	2012	50	6	50	73	33	32	一	2.0
SPA118-4	124	2012	50	6	50	84	33	32	一	2.3
SPA125-4	131	2012	50	2	50	91	一	32	一	2.7
SPA132-4	138	2517	60	2	50	98	一	45	一	2.9
SPA140-4	146	2517	60	2	50	106	一	45	一	3.5
SPA150-4	156	2517	60	2	50	116	一	45	一	4.2
SPA160-4	166	2517	60	2	50	118	10	45	一	5.1
SPA170-4	176	2517	60	2	50	136	一	51	一	6.0
SPA180-4	186	2517	75	2	50	146	一	51	一	6.9
SPA190-4	196	2517	75	2	50	156	一	51	一	7.2
SPA200-4	206	3020	75	7	50	158	7	51	一	8.4
SPA212-4	218	3020	75	7	50	176	一	51	一	9.9
SPA224-4	230	3020	75	7	50	190	一	51	159	11.4
SPA236-4	242	3020	75	7	50	202	7	51	159	10.0
SPA250-4	256	3020	75	7	50	216	7	51	159	10.5
SPA265-4	271	3020	75	7	50	230	7	51	159	11.1
SPA280-4	286	3020	75	7	50	246	7	51	159	11.6
SPA300-4	306	3020	75	8	50	262	7	51	159	12.7
SPA315-4	321	3020	75	8	50	281	7	51	159	13.8
SPA335-4	341	3020	75	8	50	301	7	51	159	14.8
SPA355-4	361	3020	75	4	50	320	7	51	159	15.8
SPA375-4	381	3020	75	4	50	340	7	51	159	16.8
SPA400-4	406	3020	75	4	50	365	7	51	159	17.7
SPA425-4	431	3020	75	4	50	390	7	51	159	20.5
SPA450-4	456	3020	75	4	50	415	7	51	159	23.2
SPA475-4	481	3020	75	4	50	440	7	51	159	25.3
SPA500-4	506	3020	75	4	50	465	7	51	159	27.4
SPA530-4	536	3020	75	4	50	495	7	51	159	29.0
SPA560-4	566	3535	90	4	50	525	一	89	191	30.5
SPA630-4	636	3535	90	4	50	595	一	89	191	34.1
SPA710-4	716	3535	90	4	50	675	一	89	191	47.0
SPA800-4	806	3535	90	4	50	765	一	89	191	50.8
SPA900-4	906	3535	90	4	50	865	一	89	191	55.6
SPA1000-4	1006	4040	100	4	50	964	19	102	215	62.0

【邁動工業】相關產品
脹緊套				多鍥論、鏈條、齒輪
LOCK1邁動脹緊套	LOCK4邁動脹緊套	LOCK7邁動脹緊套	LOCK19邁動脹緊套	邁動齒輪（MI~M6)
LOCK2邁動脹緊套	LOCK5邁動脹緊套	LOCK8邁動脹緊套	LOCK20邁動脹緊套	邁動板式鏈條
LOCK3邁動脹緊套	LOCK6邁動緊脹套	LOCK18邁動脹緊套	邁動惰輪	J型邁動多鍥論
皮帶輪				同步輪
邁動錐套皮帶輪SPZ（1、2）槽	邁動錐套皮帶輪SPA（1、2）槽	邁動錐套皮帶輪（SPB（1、2)槽	邁動錐套皮帶SPC（3、4)槽	L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽	邁動錐套皮帶輪SPA（3、4)槽	邁動錐套皮帶輪SPB（3、4)槽	邁動錐套皮帶輪SPC(5、6)槽	H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽	邁動錐套皮帶輪SPA（5、6)槽	邁動錐套皮帶輪（SPB（5、6)槽	邁動錐套皮帶輪SPC（8、10)槽	XL型邁動直孔同步輪
鏈輪			同步輪
邁動 06B 08B系列漲緊式錐套鏈輪	美標鏈輪（40、50	歐標（06B、08B)系列直孔鏈輪	T5型邁動同步輪	5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪	美標鏈輪（60、80）	歐標（10B、12B)系列直孔鏈輪	T10型邁動同步輪	8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪	美標鏈輪（100、120）	歐標（16B、20B)系列直孔鏈輪	AT5型邁動同步輪	14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪	美標鏈輪（140、160）	歐標（24B、28B)系列直孔鏈輪	AT10型邁動同步輪	20M邁動同步輪

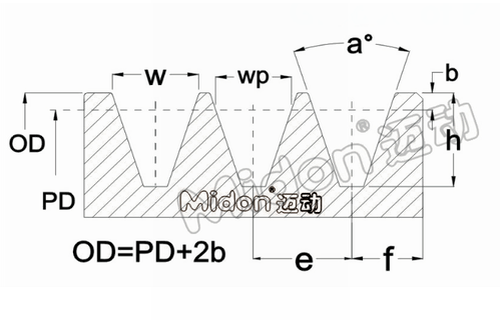

皮帶輪槽型圖
邁動錐套槽型	最小推薦外徑	節徑	槽角	槽的相關尺寸（Groove Dimensions
pulley Type	Minimum Outside Diameter	pitch Diameter	Groove Angle	槽項寬	節線寬	輪槽深	節線邊	槽中柜	槽邊距
belt Setion	pd	PD	a°±0.5°	w	wb	h	b	e	f
SPZ	50	≤80	34°	9.7	8.5	11	2	12±0.3	8±0.6
		＞80	38°
SPA	63	≤118	34°	12.7	11	13.8	2.8	15±0.3	10±0.6
		＞118	38°
SPB	100	≤190	34°	16.3	14	17.5	3.5	19±0.4	12.5 ±0.8
		＞190	38°
SPC	200	≤315	34°	22	19	23.8	4.8	25.5±0.5	17±1.0
		＞315	38°

公司名稱：上海邁動機電設備有限公司

公司地址：上海青浦工業區崧海路98號

郵政編碼：201703

公司電話：021-54422420

公司傳真：021-54422420-801

郵箱：shmidon@126.com

戶名：上海邁動機電設備有限公司

稅號：310112660703692

開戶行：工行上海莘莊支行

賬號：1001140209007024765

電話：021-54422420 54422402

傳真：021-54422420-801

地址：上海莘莊工業園區申富路128號（開票）

地址：上海青浦工業園區崧海路98號（收貨地址）

上海邁動機電設備有限公司提供17%的增值稅發票；

品質100%保證，讓你更放心使用。

服務承諾

客服熱線：021-54422402
