首頁 » 邁動產品 » 絲桿導軌 » 直線導軌

產品介紹Product

產品名稱：: GGC/GGD/GGY直線導軌

產品特性：: GGC/GGD/GGY直線導軌

品牌：: 邁動工業

材質：

表面：

壽命：

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

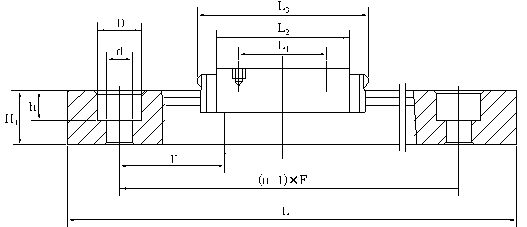

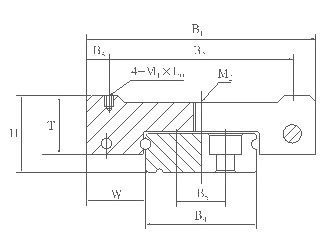

GGC-BA 【邁動工業】微形滾動直線導軌

型號	導軌副尺寸		滑塊尺寸									導軌尺寸						額定動載	額定靜載	額定力矩			滑塊重量	導軌重量
型號	H	W	T	B1	L3	B2	L1	M₁XL0	M2	B3	L2	B4	H1	B5	d×D×h	F	單根最大長度 Lmax	C (KN)	C0 (KN)	MA (N.m)	MB (N.m)	MC (N.m)	kg	kg/m
GGC9BA	10	5.5	7.8	20	32	15	13	M2×2.5	M3	2.5	18	9	5.5	0	2.6×4.5×3	20	500	1.71	1.8	6.58	6.58	10.8	0.014	0.32
GGC9BAK	12	6	7.8	30	41	21	12	M3×3	M3	4.5	27	18	7.5	0	3.6×6×4.5	25	600	2.56	2.7	14.8	14.8	32.4	0.032	0.98
GGC12BA	13	7.5	10	27	37	20	15	M3×3.5	M3	3.5	23	12	7.5	0	3.5×6×4.5	25	600	3.48	3.5	13.6	13.6	24.3	0.028	0.61
GGC12BAK	14	8	10	40	46.4	28	15	M3×3.5	M4	6	32.4	24	8.5	0	4.5×8×4.5	40	1200	4.45	4.6	28.8	28.8	73	0.06	1.87
GGC15BA	16	8.5	12	32	43	25	20	M3×4	M4	3.5	25.7	15	9.5	0	3.5×6×4.5	40	1400	5.4	5.5	25.4	25.4	47.3	0.065	0.91
GGC15BAK	16	9	12	60	55.3	45	20	M4×4.5	M5	7.5	41.3	42	9.5	23	4.5×8×4.5	40	1400	7.5	8.5	68.6	68.6	70.3	0.135	2.79

1). 表中MA.MB.MC如右下圖指的是一個滑塊的額定力矩值。

2). 表中Lmax為導軌單根最大長度，如接長另行協商（接長導軌建議配打孔安裝）。

3). 對于單根導軌如無特殊要求，則孔端距為兩端均分。

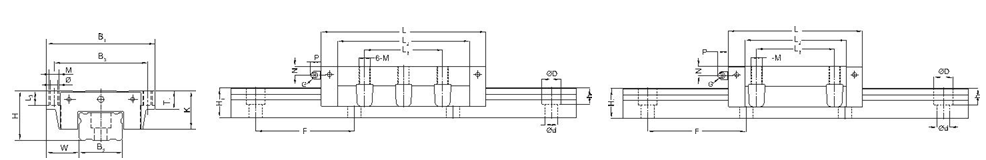

GGD-AA【邁動工業】重載滾珠滾動導軌

型號	導軌副尺寸		滑塊尺寸										導軌尺寸					油杯尺寸			額定動載	額定靜載	額定力矩			滑塊重量	導軌重量
	H	W	K	B1	L1	B3	L3	M	￠	T1	L0	L2	B2	H1	d×D×h	F	單根最大長度 Lmax	G	P	N	C (KN)	C0 (KN)	MA (N.m)	MB (N.m)	MC (N.m)	kg	kg/m
GGD35AA	44	33	35	100	116.4	82	62	M10	8.5	20	14	86	34	24.2	9×14×12	80	6000	M6	8.8	8	76	121	1338	855	1807	1.4	6
GGD35AAL					138.4							108									91	167	2258	1416	2366	1.8
GGD45AA	52	37.5	43.1	120	143	100	80	M12	10.5	22	20	106	45	29	14×20×16	105	6000	M8	15	10	112	183	2767	1725	3569	2.5	9.3
GGD45AAL					174							137									133	235	4566	2844	4777	3.2
GGD55AA	63	43.5	49	140	166	116	95	M14	12.5	24	22	124	53	36.5	16×23×20	120	6000	M8	15	11	143	244	4255	2642	5684	4	14
GGD55AAL					203							161									174	321	7142	4435	7420	4.8
GGD65AAL	75	53.5	60	170	257.2	142	110	M16	14.5	28	25	207	63	43	18×26×22	150	6000	M8	15	16	279	481	13022	8363	13143	10	19.7

1)．L1尺寸以密封形式MN為標準，詳情請查看密封形式。

2)．GGD系列AA/AAL滑塊為法蘭型，滑塊頂面安裝孔為螺孔，上鎖式參考M尺寸、下鎖式參考?尺寸。

3)．右圖右側分別為標準滑塊AA和加長滑塊AAL的側視圖。

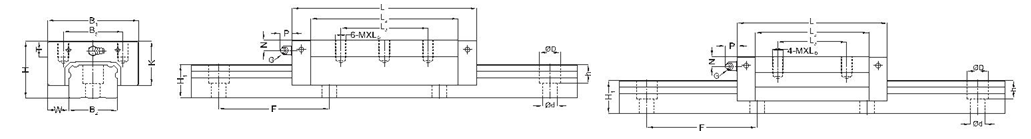

GGD-BA 【邁動工業】徑向重載滾珠滾動導軌

型號	導軌副尺寸		滑塊尺寸								導軌尺寸					油杯尺寸			額定動載	額定靜載	額定力矩			滑塊重量	導軌重量
	H	W	K	B1	L1	B3	L3	MXL0	T	L2	B2	H1	d×D×h	F	單根最大長度 Lmax	G	P	N	C (KN)	C0 (KN)	MA (N.m)	MB (N.m)	MC (N.m)	kg	kg/m
GGD35BA	44	18	35	70	116.4	50	50	M8×12	12	86	34	24.2	9×14×12	80	6000	M6	8.8	8	76	121	1338	855	1807	1	6
GGD35BAL					138.4		72			108									91	167	2258	1416	2366	1.2
GGD45BA	52	20.5	43.1	86	143	60	60	M10×15	14.7	106	45	29	14×20×16	105	6000	M8	15	10	112	183	2767	1725	3569	1.7	9.3
GGD45BAL					174		80			137									133	235	4566	2844	4777	2.2
GGD55BA	63	23.5	49	100	166	65	75	M12×17	17.7	124	53	36.5	16×23×20	120	6000	M8	15	11	143	244	4255	2642	5684	2.7	14
GGD55BAL					203		95			161									174	321	7142	4435	7420	3.3
GGD65BAL	75	31.5	60	126	257.2	76	110	M16×20	21	207	63	43	18×26×22	150	6000	M8	15	16	279	481	13022	8363	13143	7.2	19.7

1)．L1尺寸以密封形式MN為標準，詳情請查看密封形式。

2)．GGD系列BA/BAL滑塊為窄型，且滑塊頂面安裝孔為螺孔。

3)．右圖右側分別為標準滑塊BA和加長滑塊BAL的側視圖。

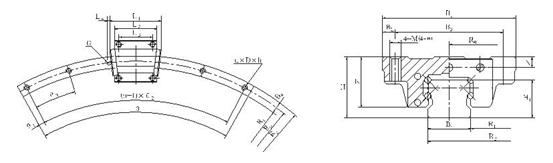

GGY 【邁動工業】滾動圓弧導軌

型號	導軌副尺寸	滑塊尺寸									導軌尺寸								油杯尺寸			額定動載	額定靜載	額定力矩			滑塊重量	導軌重量
型號	H	K	B1	B2	L1	B3	L3	M	￠	L2	B4	H1	d×D×h	θ2	R0	R1	R2	θmax	L4	G	N	C (KN)	C0 (KN)	MA (N.m)	MB (N.m)	MC (N.m)	kg	kg/m
GGY16/ 168AA(AB)	24	19.4	47	4.5	58	38	30	M5	4.5	40.5	16	15	4.5×7.5×5.3	15°	168	160	176	160°	2.5	￠4	4	5.67	6.35	51.8	51.8	82.9	0.2	1.5
GGY16/ 228AA(AB)	24	19.4	47	4.5	58	38	30	M5	4.5	40.5	16	15	4.5×7.5×5.3	15°	228	220	236	160°	2.5	￠4	4	5.67	6.35	51.8	51.8	82.9	0.2	1.5
GGY16/ 300AA(AB)	24	19.4	47	4.5	58	38	30	M5	4.5	40.5	16	15	4.5×7.5×5.3	15°	300	292	308	75°	2.5	￠4	4	5.67	6.35	51.8	51.8	82.9	0.2	1.5
GGY16/ 390AA(AB)	24	19.4	47	4.5	58	38	30	M5	4.5	40.5	16	15	4.5×7.5×5.3	15°	390	382	398	65°	2.5	￠4	4	5.67	6.35	51.8	51.8	82.9	0.2	1.5
GGY16/ 230AA(AB)	37	30.5	70	6.5	79.5	57	45	M8	7	59	23	22	7×11×9	15°	230	218.5	241.5	160°	11	M6	6	16.8	21.5	142.2	142.2	233.5	0.99	3.3

1). 表中MA.MB.MC指的是一個滑塊的額定力矩值。

2). 滾動圓弧導軌副的圓弧半徑尺寸R0可以根據用戶要求確定，下表所列規格為我廠已開發產品。

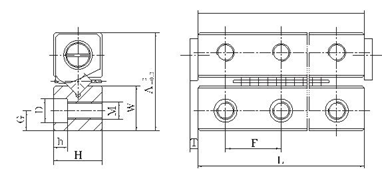

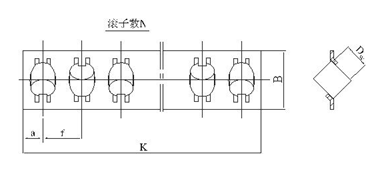

GZV 【邁動工業】滾柱交又導軌

規格	A	H	W	M	D	h	G	F	T	導軌最大長度Lmax	重量（kg) 單根導軌/米
GZV3	18	8	8.1	M4	6	3.1	3.5	25	3	300	0.45
GZV4	22	11	10	M5	7.5	4.1	4.5	40	3	500	0.75
GZV6	31	15	14.2	M6	9.5	5.2	6	50	3	800	1.47
GZV9	44	22	20.2	M8	10.5	6.2	9	50	4	1400	3.07
GZV12	58	28	27	M10	13.5	8.2	12	100	5	1400	5.32
GZV15	71	36	33	M12	16.5	10.2	14	100	5	1400	8.3
注：GZV3與GZV4導軌兩端安裝大頭螺釘，其余規格均安裝擋板
