首頁 » 邁動產品 » 脹套漲緊套 » 錐套

產品介紹Product

產品名稱：: QD套，? 美標QD錐套

產品特性：: 美標QD錐套：QD Bushing Specifications【邁動工業】美標QD錐套它屬于帶錐度的開裂式內脹套。【優特點】美標QD錐套與TB錐套不同，它帶有法蘭，在端面鎖緊，具有更大的承受負載能力，也可以滿足更大的扭矩徑向沖擊。同TB錐套一樣，它也具有很優秀的裝折快速，節時高效的能力。

品牌：: 邁動工業

材質：

表面：

壽命：

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

美標QD錐套：QD Bushing Specifications

【邁動工業】美標QD錐套它屬于帶錐度的開裂式內脹套。

【優特點】

美標QD錐套與TB錐套不同，它帶有法蘭，在端面鎖緊，具有更大的承受負載能力，也可以滿足更大的扭矩徑向沖擊。
同TB錐套一樣，它也具有很優秀的裝折快速，節時高效的能力。
同時也可以滿足和彌補軸或軸孔子公差的精密，緊密傳動配合能是，
是現代化機械設計中上等和優選的方安之一。

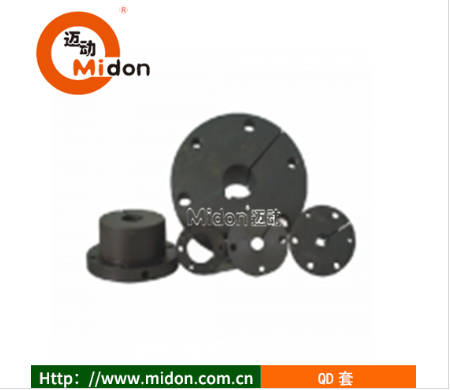

邁動工業QD錐套

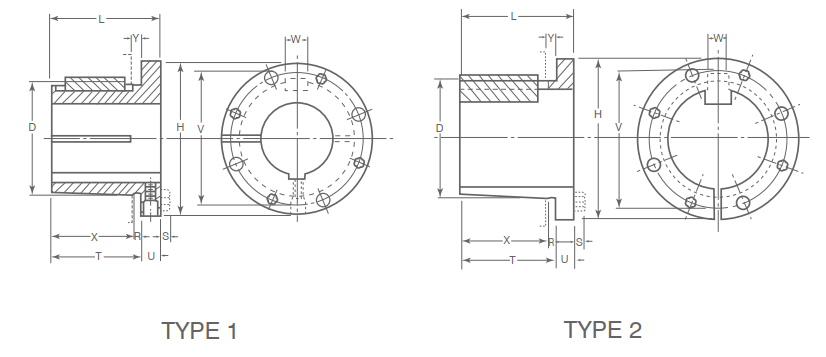

G 和 H樣圖：

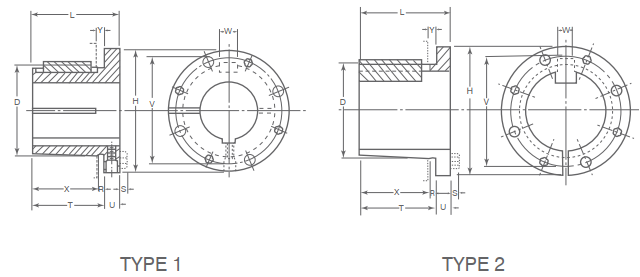

QD錐套：P~R樣圖

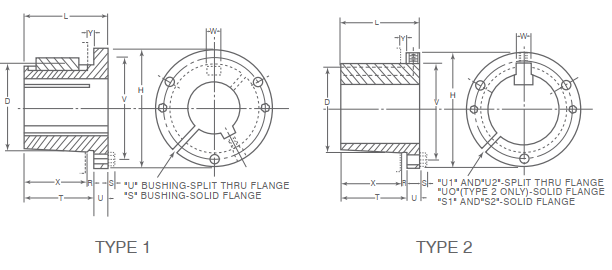

QD套：U, S, U1,UO,S樣圖

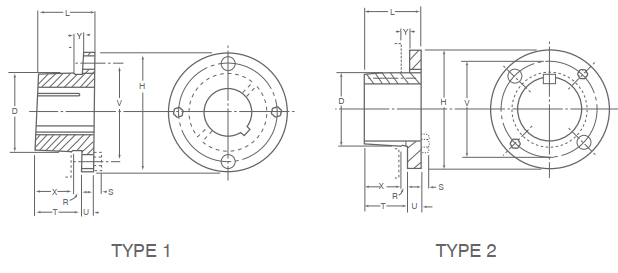

QD套：W , Y樣圖


型號

Typ

Midon QD Bushes Dimensions

內孔范圍（小-大）Bore Range

螺絲 Scrows

約重

AV.Wt

扭矩(磅）Torque

總長
L

蘭厚
U

錐長
T

錐臺徑 D

外徑
H

分度圓
V

鍵寬
W

效長
X

根長
R

位長
S

形樣1

Type1

形樣2

Type2

數

NO.

螺絲形號
Size：

大徑

Large

小徑

Small

1/4

3/4

1.172

1.133

1 9/16

1/4

5/8

1/8

3/16

3/8-15/16

1/4*5/8*

1 1/4

1/4

1.625

1.570

2 1/2

3/8

7/8

1/8

3/16

3/8-1 3/8

1 7/16-1 1/2

1/4*3/4

1 15/16

13/32

1 17/32

1.9375

1.8555

2 7/16

3/8

1 5/16

7/32

1/4

1/2-1 7/16

1 1/2-1 3/4

5/16*1

1.3

192

2 15/16

13/32

2 17/32

1.9375

1.793

2 7/16

3/8

2 5/16

7/32

1/4

3/4-1 7/16

1 1/2-1 3/4

5/16*1

1.5

192

4 7/16

13/32

4 1/32

1.9375

1.6993

2 7/16

3/8

3 13/16

7/32

1/4

1 1/8-1 3/8

1 5/8

5/16*1

192

1 15/16

1/2

1 7/16

2.625

2.5508

3 11/16

3 1/8

1/2

1 3/16

1/4

1/2-1 15/16

2-2 7/16

5/16*1 1/4

1.8

192

2 1/2

17/32

1 31/32

2.875

2.7657

4 1/8

3 3/8

1/2

1 3/4

7/32

9/32

3/4-2 1/16

2 1/8-2 11/16

3/8*1 1/4

3.5

348

3 1/2

17/32

2 31/32

2.875

2.7032

4 1/8

3 3/8

1/2

2 3/4

7/32

9/32

1-2 1/16

2 1/8-2 5/8

3/8*1 1/4

5.5

348

17/32

4 15/32

2.875

2.6094

4 1/8

3 3/8

1/2

4 1/4

7/32

9/32

1 3/8-2 1/16

2 1/8-2 1/2

3/8*1 1/4

348

2 7/8

5/8

2 1/4

4.000

3.875

5 3/8

4 5/8

3/4

1/4

9/32

1 1/8-2 13/16

2 7/8-3 3/4

3/8*1 3/4

9.2

348

4 7/8

5/8

4 1/4

4.000

3.750

5 3/8

4 5/8

3/4

1/4

9/32

1 3/8-2 13/16

2 7/8-3 5/8

3/8*1 3/4

13.7

348

4 3/8

3/4

3 5/8

4.625

4.418

6 3/8

5 3/8

3/4

3 5/16

5/16

3/8

1 11/16-3 3/16

3 1/4-4 1/4

1/2*2 1/4

14.5

840

6 3/4

3/4

4.625

4.2696

6 3/8

5 3/8

3/4

5 11/16

5/16

3/8

1 7/8-3 3/16

3 1/4-4 3/16

1/2*2 1/4

19.8

840

5 1/4

4 3/16

6.000

5.7656

8 3/8

1 1/4

3 3/4

7/16

15/32

2 3/8-3 1/16

4 3/8-5 1/2

5/8*2 3/4

27.8

1680

4 15/16

3/4

4 3/16

6.000

5.7656

8 3/8

1 1/4

3 3/4

7/16

15/32

3 1/4-4 1/4

4 3/8-5 1/2

5/8*2 3/4

22.4

1680

7 1/8

1 1/16

6 1/16

6.000

5.6485

8 3/8

1 1/4

5 5/8

7/16

15/32

2 3/8-4 1/4

4 3/8-5 1/2

5/8*2 3/4

33.7

1680

10 1/8

1 1/16

9 1/16

6.000

5.461

8 3/8

1 1/4

8 5/8

7/16

15/32

2 7/16-4 1/4

4 3/8-5

5/8*2 3/4

39.7

1680

8 1/4

1 7/16

6 13/16

8.500

8.1016

12 1/2

1 1/4

6 3/8

7/16

9/16

3 3/8-6 3/16

6 1/4-7 7/16

3/4*3

104

3000

11 1/4

1 7/16

9 13/16

8.500

7.9141

12 1/2

1 1/4

9 3/8

7/16

9/16

3 3/8-6 3/16

6 1/4-7 7/16

3/4*3

133

3000

11 1/8

9 1/8

12.000

11.4688

16 1/2

14 1/2

8 1/2

5/8

6-7 15/16

8-10

1*5

270

7200

QD錐套 615糸列,采用ANSI標準

型號	公制孔范圍	英制孔范圍
Typle	metric bore	inch bore
G	10-25	3/4~2-11/16
P1	14-42	1/2~1-3/4
P2	19-36	3/4~1-11/16
P3	25-55	1~2-1/8
B	11-60	1/2~2-7/16
Q1	18-65	3/4~2-11/16
Q2	25-65	1~2-9/16
Q3	35-70	1 3/8-2 3/4
R1	28-95	1-1/8~3-3/4
R2	35-90	1-3/8~3-9/16
S1	42-85	1-11/16~3-3/16
S2	45-105	1 7/8-4 3/16
U0	80-140	3 1/4-5 1/2

QD套英制標孔對應鍵槽 Stock lnch Bore Bushings

QD內孔 Stock Bores	鍵槽 Keyseat	JA	SH	SDS	SD	SK	SF	E	F	J
QD內孔 Stock Bores	鍵槽 Keyseat	JA	SH	SDS	SD	SK	SF	E	F	J
3/8	None	v	-	-	-	-	-	-	-	-
7/16	None	v	v	-	-	-	-	-	-	-
1/2	1/8x1/16	v	v	v	v	v	v	-	-	-
9/16	1/8x1/16	v	v	v	v	v	v	-	-	-
5/8	3/16x3/32	v	v	v	v	v	v	v	v	-
11/16	3/16x3/32	v	v	v	v	v	v	v	v	-
3/4	3/16x3/32	v	v	v	v	v	v	v	v	-
13/16	3/16x3/32	v	v	v	v	v	v	v	v	-
7/8	3/16x3/32	v	v	v	v	v	v	v	v	-
15/16	1/4x1/8	v	v	v	v	v	v	v	v	-
1	1/4x1/8	v	v	v	v	v	v	v	v	v
1 1/16	1/4x1/8	v	v	v	v	v	v	v	v	v
1 1/8	1/4x1/8	v	v	v	v	v	v	v	v	v
1 3/16	1/4x1/8	v	v	v	v	v	v	v	v	v
1 1/4	1/4x1/8	v	v	v	v	v	v	v	v	v
1 5/16	5/16x5/32	-	v	v	v	v	v	v	v	v
1 5/16	3/8x3/16	-	v	v	v	v	v	v	v	v
1 3/8	5/16x5/32	-	v	v	v	v	v	v	v	v
1 3/8	3/8x3/16	-	v	v	v	v	v	v	v	v
1 7/16	3/8x3/16	-	v	v	v	v	v	v	v	v
1 1/2	3/8x3/16	-	v	v	v	v	v	v	v	v
1 9/16	3/8x3/16	-	v	v	v	v	v	v	v	v
1 5/8	3/8x3/16	-	v	v	v	v	v	v	v	v
1 11/16	3/8x3/16	-	v	v	v	v	v	v	v	v

QD內孔 Stock Bores	鍵槽 Keyseat	SDS	SD	SK	SF	E	F	J	M	N
QD內孔 Stock Bores	鍵槽 Keyseat	SDS	SD	SK	SF	E	F	J	M	N
1 3/4	3/8x3/16	v	v	v	v	v	v	v		-
1 13/16	1/2x1/4	v	v	v	v	v	v	v		-
1 7/8	1/2x1/4	v	v	v	v	v	v	v		-
1 15/16	1/2x1/4	v	v	v	v	v	v	v	v	-
2	1/2x1/4	v	v	v	v	v	v	v	v	-
2 1/16	1/2x1/4	-	-	v	v	v	v	v	v	-
2 1/8	1/2x1/4	-	-	v	v	v	v	v	v	-
2 3/16	1/2x1/4	-	-	v	v	v	v	v	v	-
2 1/4	1/2x1/4	-	-	v	v	v	v	v	v	-
2 5/16	5/8x5/16	-	-	v	v	v	v	v	v	-
2 3/8	5/8x5/16	-	-	v	v	v	v	v	v	-
2 7/16	5/8x5/16	-	-	v	v	v	v	v	v	v
2 1/2	5/8x5/16	-	-	v	v	v	v	v	v	v
2 9/16	5/8x5/16	-	-	v	v	v	v	v	v	v
2 5/8	5/8x5/16	-	-	v	v	v	v	v	v	v

QD內孔 Stock Bores	鍵槽 Keyseat	SF	E	F	J	M	N	P
QD內孔 Stock Bores	鍵槽 Keyseat	SF	E	F	J	M	N	P
2 11/16	5/8x5/16	v	v	v	v	v	v	-
2 3/4	5/8x5/16	v	v	v	v	v	v	-
2 13/16	3/4x3/8	v	v	v	v	v	v	-
2 7/8	3/4x3/8	v	v	v	v	v	v	-
2 15/16	3/4x3/8	v	v	v	v	v	v	v
3	3/4x3/8	-	v	v	v	v	v	v
3 1/16	3/4x3/8	-	v	v	v	v	v	v
3 1/8	3/4x3/8	-	v	v	v	v	v	v
3 3/16	3/4x3/8	-	v	v	v	v	v	v
3 1/4	3/4x3/8	-	v	v	v	v	v	v
3 5/16	7/8x7/16	-	v	v	v	v	v	v
3 3/8	7/8x7/16	-	v	v	v	v	v	v
3 7/16	7/8x7/16	-	v	v	v	v	v	v
3 1/2	7/8x7/16	-	v	v	v	v	v	v
3 9/16	7/8x7/16	-	-	v	v	v	v	v
3 5/8	7/8x7/16	-	-	v	v	v	v	v
3 11/16	7/8x7/16	-	-	v	v	v	v	v
3 3/4	7/8x7/16	-	-	v	v	v	v	v
3 13/16	7/8x7/16	-	-	v	v	v	v	v
3 7/8	1x1/2	-	-	v	v	v	v	v
3 15/16	1x1/2	-	-	v	v	v	v	v
4	1x1/2	-	-	v	v	v	v	v

QD內孔 Stock Bores	鍵槽 Keyseat	J	M	N	P
QD內孔 Stock Bores	鍵槽 Keyseat	J	M	N	P
4 1/16	1x1/2	v	v	v	v
4 1/8	1x1/2	v	v	v	v
4 3/16	1x1/2	v	v	v	v
4 1/4	1x1/2	v	v	v	v
5 5/16	1x1/2	v	v	v	v
4 3/8	1x1/2	v	v	v	v
4 7/16	1x1/2	v	v	v	v
4 1/2	1x1/2	v	v	v	v
4 9/16	1x1/2	-	v	v	v
4 5/8	1 1/4x5/8	-	v	v	v
4 11/16	1 1/4x5/8	-	v	v	v
4 3/4	1 1/4x5/8	-	v	v	v
4 13/16	1 1/4x5/8	-	v	v	v
4 7/8	1 1/4x5/8	-	v	v	v
4 15/16	1 1/4x5/8	-	v	v	v
5	1 1/4x5/8	-	v	v	v
5 1/16	1 1/4x5/8	-	v	v	v
5 1/8	1 1/4x5/8	-	v	v	v
5 3/16	1 1/4x5/8	-	v	v	v
5 1/4	1 1/4x5/8	-	v	v	v
5 5/16	1 1/4x5/8	-	v	v	v
5 3/8	1 1/4x5/8	-	v	v	v
5 7/16	1 1/4x5/8	-	v	v	v
5 1/2	1 1/4x5/8	-	v	v	v

QD內孔 Stock Bores	鍵槽 Keyseat	N	P
QD內孔 Stock Bores	鍵槽 Keyseat	N	P
5 9/16	1 1/2x3/4	v	v
5 5/8	1 1/2x3/4	v	v
5 11/16	1 1/2x3/4	v	v
5 3/4	1 1/2x3/4	v	v
5 13/16	1 1/2x3/4	v	v
5 7/8	1 1/2x3/4	v	v
5 15/16	1 1/2x3/4		v
6	1 1/2x3/4		v
6 1/16	1 1/2x3/4		v
6 1/8	1 1/2x3/4		v
6 3/16	1 1/2x3/4		v
6 1/4	1 1/2x3/4		v
6 5/16	1 1/2x3/4		v
6 3/8	1 1/2x3/4		v
6 7/16	1 1/2x3/4		v
6 1/2	1 1/2x3/4		v
6 9/16	1 3/4x3/4		v
6 5/8	1 3/4x3/4		v
6 11/16	1 3/4x3/4		v
6 3/4	1 3/4x3/4		v
6 13/16	1 3/4x3/4		v
6 7/8	1 3/4x3/4		v
6 15/16	1 3/4x3/4		v
7	1 3/4x3/4		v

1/4
