（膜片彈性）伺服聯軸器（廣泛用于機床、自動裝置、鈑金機械、木工機械、食品機械、包裝機械、紡織機械、印刷機械、工業機器人等傳動軸上。）
*零背隙，磨擦夾緊連接，絕對無背隙。
*高扭矩剛性。
*自動糾正軸向徑向和角位偏差。
*傳動運轉平穩均勻。
*精確傳遞角位和扭矩，充分滿足高速精密的傳動要求。
*易裝拆，只需很少的安裝空間。
*無限長使用壽命，無需修理，永久工作。

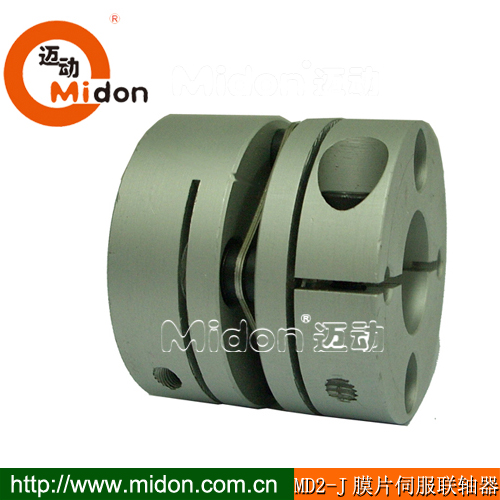

| MD2系列 邁動（膜片彈性）伺服聯軸器 | |||||||||||||||
| 型號 Model | d1/d2 | D | L | W | L1 | M | 擰力矩n.m | 額定扭矩 | 最大扭矩 | 最高轉速 | 慣性力矩 | 靜態扭矩剛性 | 軸向偏差 | 角向偏差 | 重量 |
| MD2-J26 | 5~10 | 26 | 26 | 2.5 | 12 | M3 | 1.5 | 1.4 | 2.8 | 10000 | 1.8×10-6 | 690 | ±0.2 | 1.0 | 24 |
| MD2-J34 | 8~14 | 34 | 31 | 3.1 | 14 | M4 | 1.5 | 2.8 | 5.6 | 10000 | 7.2×10-6 | 1650 | ±0.2 | 1.0 | 46 |
| MD2-J39 | 10~16 | 39 | 34 | 4.1 | 15 | M4 | 2.5 | 5.8 | 11.6 | 10000 | 1.8×10-5 | 2500 | ±0.2 | 1.0 | 78 |
| MD2-J44 | 11~19 | 44 | 35 | 4.5 | 15 | M4 | 2.5 | 8.7 | 17.4 | 10000 | 2.5×10-5 | 2900 | ±0.2 | 1.0 | 96 |
| MD2-J56 | 14~24 | 56 | 45 | 5 | 20 | M5 | 7 | 25 | 50 | 10000 | 1.0×10-4 | 8400 | ±0.2 | 1.0 | 206 |
| MD2-J68 | 19~35 | 68 | 54 | 6 | 24 | M6 | 12 | 55 | 110 | 10000 | 1.9×10-4 | 11500 | ±0.2 | 1.0 | 366 |
| MD2-J82 | 24~40 | 82 | 68 | 8 | 30 | M8 | 16 | 80 | 160 | 10000 | 7.0×10-4 | 14550 | ±0.2 | 1.0 | 710 |
| MD2-J94 | 25-40 | 94 | 68 | 8 | 30 | M8 | 25 | 186 | 375 | 10000 | 1.23×10-3 | 16900 | ±0.2 | 1.0 | 960 |
| MD2-J104 | 30-45 | 104 | 70 | 10 | 30 | M8 | 25 | 256 | 512 | 10000 | 1.86×10-3 | 25000 | ±0.2 | 1.0 | 1190 |

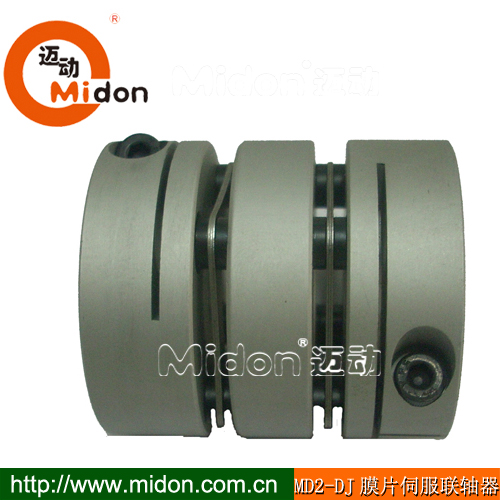

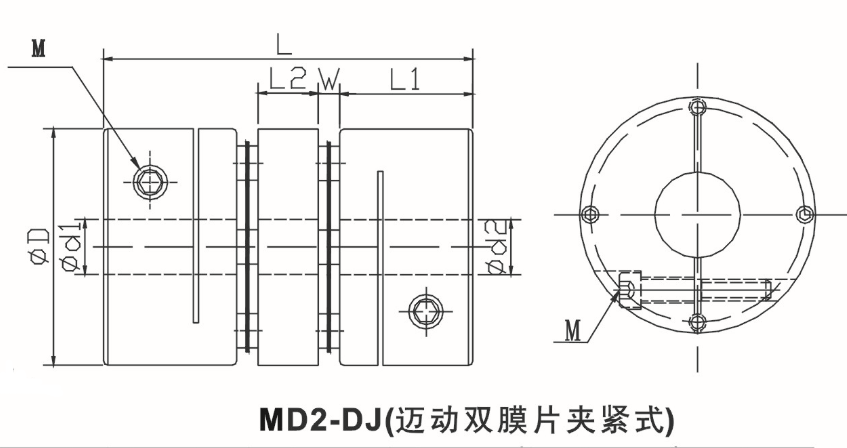

| 型號 Model | d1/d2 | D | L | W | L1 | L2 | M | 擰力矩n.m | 額定扭矩 | 最大扭矩 | 最高轉速 | 慣性力矩 | 靜態扭矩剛性 | 徑向偏差 | 軸向偏差 | 角向偏差 | 重量 |
| MD2-DJ26 | 5~10 | 26 | 35 | 2.5 | 12 | 7 | M3 | 1.5 | 1.4 | 2.8 | 10000 | 3.3×10-6 | 950 | 0.04 | ±0.4 | 1.5 | 34 |
| MD2-DJ34 | 8~14 | 34 | 45 | 3.1 | 14 | 11 | M4 | 1.5 | 2.8 | 5.6 | 10000 | 8.9×10-6 | 1960 | 0.04 | ±0.4 | 1.5 | 70 |
| MD2-DJ39 | 10~16 | 39 | 49 | 4.1 | 15 | 11 | M4 | 2.5 | 5.8 | 11.6 | 10000 | 2.4×10-5 | 4500 | 0.04 | ±0.4 | 1.5 | 118 |
| MD2-DJ44 | 11~19 | 44 | 50 | 4.5 | 15 | 11 | M4 | 2.5 | 8.7 | 17.4 | 10000 | 3.2×10-5 | 5100 | 0.04 | ±0.4 | 1.5 | 142 |
| MD2-DJ56 | 14~24 | 56 | 63 | 5 | 20 | 13 | M5 | 7 | 25 | 50 | 10000 | 1.1×10-4 | 10500 | 0.04 | ±0.4 | 1.5 | 296 |
| MD2-DJ68 | 19~35 | 68 | 74 | 6 | 24 | 14 | M6 | 12 | 55 | 110 | 10000 | 2.8×10-4 | 1.85×104 | 0.04 | ±0.4 | 1.5 | 544 |
| MD2-DJ82 | 24~40 | 82 | 98 | 8 | 30 | 22 | M8 | 16 | 80 | 160 | 10000 | 1.0×10-3 | 2.18×104 | 0.04 | ±0.4 | 1.5 | 1020 |
| MD2-DJ94 | 25-40 | 98 | 98 | 8 | 30 | 22 | M8 | 28 | 186 | 375 | 10000 | 1.76×10-3 | 8.45×104 | 0.04 | ±0.4 | 1.5 | 1210 |
| MD2-DJ104 | 30-45 | 104 | 102 | 10 | 30 | 22 | M8 | 28 | 256 | 512 | 10000 | 1.86×10-3 | 1.25×105 | 0.04 | ±0.4 | 1.5 | 1460 |
伺服聯軸器的安裝使用方法：
1. 安裝前應首先檢查原動機和工作機兩軸是否同心，兩軸表面是否有包裝紙和碰傷，聯軸器兩個半聯軸節內孔是否有雜物，內孔棱邊是否有碰傷、如有應將軸、半聯軸節清理干凈，碰傷用細銼處理好。然后檢查兩個半聯軸節的內孔直徑和長度是否同原動機、工作機的直徑和軸伸長度尺寸相符?！ ?/span>
2. 為了便于安裝，最好是將兩個半聯軸節放在120--150的保溫箱或油槽中進行預熱，使內孔尺寸漲大很容易裝上。安裝后保證軸頭不能凸出半聯軸節端面，以齊平為好。檢測兩半聯軸節之間的距離：
3.安裝螺栓：把螺栓從法蘭盤小孔外側穿入，從另一件法蘭盤大孔外側穿出套上緩沖套、彈性墊圈、扭上螺母,用扳手將螺母把緊。如安裝不適或拆除更換，又不損傷軸及半聯，安裝完畢后，轉動自如無別勁為好。
4. 操作工須知：在啟動設備前應先檢查聯軸器的螺母是否有松動或脫落，如有要及時將螺母用扳手把緊。應先空載啟動設備1分鐘后將負載管線閥門打開；停機順序相反。(請每月將聯軸器外部用機油涂刷一遍)?！?/span>
