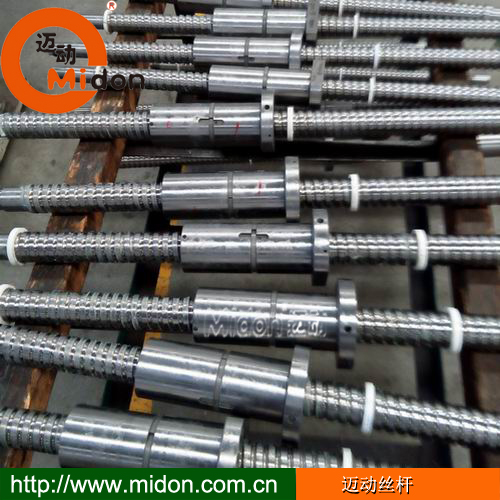

邁動工業滾珠絲桿的特點：：
1、與滑動絲杠副相比驅動力矩為1/3
滾珠絲桿的絲杠軸與絲母之間有很多滾珠在做滾動運動,所以能得到較高的運動效率。與過去的滑動絲杠副相比驅動力矩達到1/3以下,即達到同樣運動結果所需的動力為使用滾動絲杠副的1/3。在省電方面很有幫助。
2、高精度的保證
滾珠絲桿是用日本制造的世界最高水平的機械設備連貫生產出來的，特別是在研削、組裝、檢查各工序的工廠環境方面,對溫度·濕度進行了嚴格的控制,由于完善的品質管理體制使精度得以充分保證。
3、微進給可能
滾珠絲桿由于是利用滾珠運動,所以啟動力矩極小,不會出現滑動運動那樣的爬行現象,能保證實現精確的微進給。
4、無側隙、剛性高
滾珠絲桿可以加予壓,由于予壓力可使軸向間隙達到負值,進而得到較高的剛性(滾珠絲杠內通過給滾珠加予壓力,在實際用于機械裝置等時,由于滾珠的斥力可使絲母部的剛性增強)。 5、高速進給可能
滾珠絲桿由于運動效率高、發熱小、所以可實現高速進給(運動)。
邁動工業絲桿精度公差:C10,C7,C5,C3,C2,C1--數字越小，精度越高

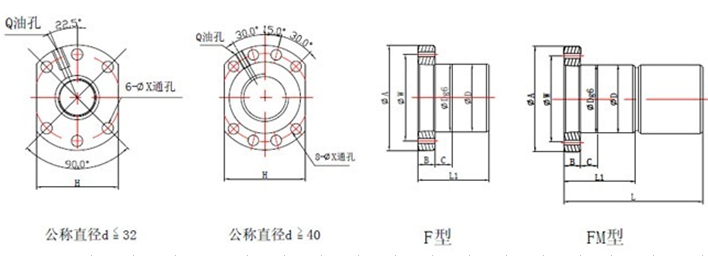

MDF/FM標準法蘭式螺母絲桿 精度P=7、6
MDF單螺母絲桿MDFM 雙螺母絲桿
| 規格型號 | 公稱直徑 | 導程 | 鋼球直徑 | 螺帽安裝鏈接尺寸（MM） | 滾珠圈數 | 動額定負荷CaKN | 靜額定負荷CoKN | 剛性KN/μm | ||||||||||
| D | A | B | C | L | L1 | W | X | H | Q | F | FM | |||||||
| MDF/FM 1204 | 12 | 4 | 2.5 | 22 | 42 | 8 | 10 | 69 | 35 | 32 | 4.8 | 32 | M6 | 3 | 4 | 6.7 | 200 | 400 |
| MDF/FM 1604 | 16 | 4 | 2.381 | 28 | 48 | 10 | 10 | 72 | 38 | 38 | 5.5 | 40 | M6 | 3 | 4.35 | 9.2 | 210 | 420 |
| MDF/FM 1605 | 16 | 5 | 3.175 | 28 | 48 | 10 | 10 | 82 | 42 | 38 | 5.5 | 40 | M6 | 3 | 7.65 | 13.2 | 230 | 460 |
| MDF/FM 1610 | 16 | 10 | 3.175 | 28 | 48 | 10 | 10 | 118 | 55 | 38 | 5.5 | 40 | M6 | 3 | 6.8 | 12.6 | 215 | 480 |
| MDF/FM 2004 | 20 | 4 | 2.381 | 36 | 58 | 10 | 10 | 72 | 38 | 47 | 6.6 | 44 | M6 | 3 | 5.3 | 12 | 220 | 440 |
| MDF/FM 2005 | 20 | 5 | 3.175 | 36 | 58 | 10 | 10 | 82 | 42 | 47 | 6.6 | 44 | M6 | 3 | 8.6 | 17.1 | 240 | 480 |
| MDF/FM 2010 | 20 | 10 | 4.763 | 36 | 58 | 10 | 10 | 90 | 55 | 47 | 6.6 | 44 | M6 | 3 | 15 | 25 | 280 | 530 |
| MDF/FM 2504 | 25 | 4 | 2.381 | 40 | 62 | 10 | 10 | 80 | 42 | 51 | 6.6 | 48 | M6 | 4 | 7.7 | 20 | 420 | 490 |
| MDF/FM 2505 | 25 | 5 | 3.175 | 40 | 62 | 10 | 10 | 82 | 42 | 51 | 6.6 | 48 | M6 | 3 | 9.8 | 23 | 260 | 520 |
| MDF/FM 2510 | 25 | 10 | 4.763 | 40 | 62 | 10.5 | 10 | 85 | 75 | 51 | 6.6 | 48 | M6 | 3 | 19.4 | 38.8 | 300 | 580 |
| MDF/FM 3205 | 32 | 5 | 3.175 | 50 | 80 | 12 | 10 | 111 | 55 | 65 | 9 | 62 | M6 | 5 | 16.9 | 51 | 520 | 104 |
| MDF/FM 3206 | 32 | 6 | 3.969 | 50 | 80 | 12 | 105 | 57 | 65 | 9 | 62 | M6 | 4 | 21.9 | 50.7 | 550 | 760 | |
| MDF/FM 3210 | 32 | 10 | 6.35 | 53 | 80 | 12 | 16 | 135 | 69 | 65 | 9 | 62 | M6 | 3 | 26.1 | 53.1 | 340 | 680 |
| MDF/FM 4005 | 40 | 5 | 3.175 | 63 | 93 | 14 | 10 | 108 | 57 | 78 | 9 | 70 | M6 | 5 | 19 | 66.2 | 620 | 124 |
| MDF/FM 4010 | 40 | 10 | 6.35 | 63 | 93 | 14 | 16 | 137 | 71 | 78 | 9 | 70 | M8 | 3 | 30.1 | 71 | 420 | 840 |
| MDF/FM 4020 | 40 | 20 | 6.35 | 63 | 93 | 14 | 16 | 95 | 78 | 9 | 70 | M8 | 3 | |||||
| MDF/FM 5010 | 50 | 10 | 6.35 | 75 | 110 | 16 | 16 | 186 | 95 | 93 | 11 | 85 | M8 | 5 | 53.1 | 15.5 | 815 | 630 |
| MDF/FM 5020 | 50 | 20 | 7.144 | 75 | 110 | 16 | 280 | 138 | 93 | 11 | 85 | M8 | 4 | 46.4 | 14.3 | 600 | 300 | |
| MDF/FM 6310 | 63 | 10 | 6.35 | 90 | 125 | 18 | 16 | 188 | 98 | 108 | 11 | 95 | M8 | 5 | 60.7 | 206 | 1000 | 200 |
| MDF/FM 6320 | 63 | 20 | 9.525 | 95 | 135 | 20 | 290 | 149 | 115 | 13.5 | 100 | M8 | 4 | 75.7 | 23.8 | 860 | 860 | |
| MDF/FM 8010 | 80 | 10 | 6.35 | 105 | 145 | 20 | 16 | 182 | 98 | 125 | 13.5 | 110 | M8 | 5 | 66.6 | 265 | 2000 | 400 |
| MDF/FM 8020 | 80 | 20 | 9.525 | 125 | 165 | 25 | 298 | 154 | 145 | 13.5 | 130 | M8 | 4 | 84.9 | 30.8 | 860 | 860 | |
| MDF/FM 10020 | 100 | 20 | 9.525 | 150 | 202 | 30 | 340 | 180 | 170 | 17.5 | 155 | M8 | 4 | 94.2 | 39.2 | 1122 | 306 | |
| 注：* 有標注*記號者可制作左螺紋 | ||||||||||||||||||
