首頁 » 邁動產品 » 傳動器 » 限扭器

產品介紹Product

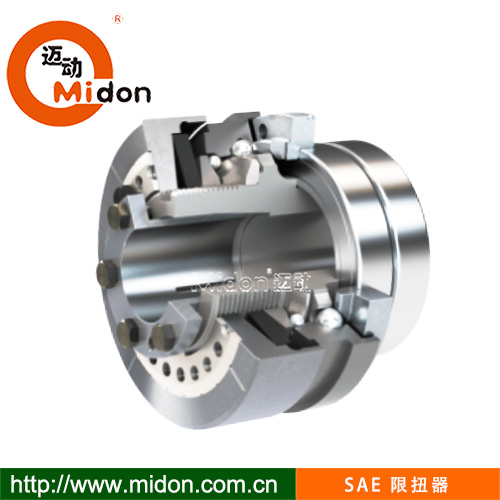

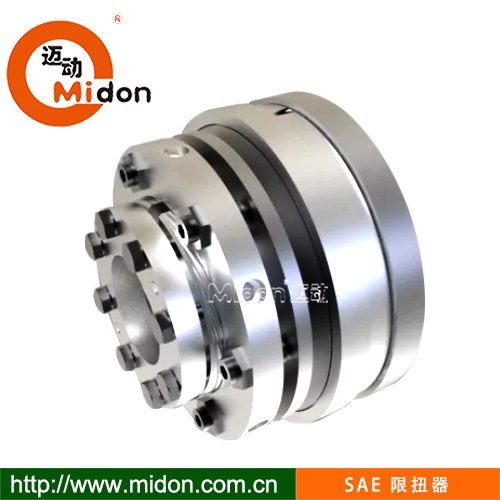

產品名稱：: SAE 限扭器

產品特性：: SAE 限扭器

品牌：: 邁動工業

材質：: SC45#鋼

表面：: 研磨

壽命：: 正常使用2~4年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

SAE扭保器，扭力限制器，限扭器 18年邁動工業匠心研造

SAE 限扭器優勢特性:

1.扭力簡單易調.2.自動復位功能,能安裝各種傳動構件，如鏈輪、帶輪、齒輪等。

該產品主要用在波峰焊，表針機械，紙箱機械，涂裝設備、自動化流水生產線，各類輸送機（如鏈條輸送機，滾子輸送機，皮帶輸送機，螺旋輸送機等），升降機，鑄造機等機械的鏈條、皮帶、同步帶等的過載斷裂保護。

技術參數：Technical Data				形號 Size
技術參數：Technical Data				1	0	1	2	3	4
過載限制扭矩	1	Ma	Nm	5-12.5	10-25	20-50	40-100	70-175	120-300
limit torques for	2	Ma	Nm	10-25	20-50	40-100	80-200	140-350	240-600
overload 1)2)	3	Ma	Nm	20-25	40-100	80-200	160-400	280-700	480-1200
	4	Ma	Nm	25-62.5	50-125	100-250	200-500	350-875	600-1500
滿載時最大速		nmax	rpm	4000	3000	2500	2000	1200	800
Max.speed		nmax	rpm	4000	3000	2500	2000	1200	800
止推墊行程			mm	1.2	1.5	1.8	2	2.2	2.5
Thrust washer stroke on cverload			mm	1.2	1.5	1.8	2	2.2	2.5

質量慣矩和重量：				Size
Mass moments of inertia and weights				1	0	1	2	3	4
輪轂側邊：	1	l	10-3kgm2	0.211	0.531	1.388	2.846	6.858	29.432
Hub-side	2	l	10-3kgm2	0.205	0.505	1.302	2.63	6.329	28.443
壓法側：	3	l	10-3kgm2	0.093	0.234	0.643	1.306	2.649	6.69
Pressure flange side	4	l	10-3kgm2	0.093	0.234	0.643	1.306	2.649	6.69
重量	5	m	kg	0.68	1.14	1.98	2.88	4.59	10.63
weights	6	m	kg	0.63	1.02	1.75	2.55	4.07	10.06

夾緊螺釘和螺孔				Size
Clamping screws and screw-on bores				1	0	1	2	3	4
錐形套中的夾緊螺釘	*螺絲數量螺絲大小**	M	mm	6*M4	6*M4	8*M4	8*M5	8*M6	8*M8
Clamping screwsin cone bushing	Number,dimensions
	扳手開口大小	SW	mm	7	7	7	8	10	13
	Wrench opening
	扳手擰緊扭緊扭矩	TA	nm	4	4	4	8	12	25
	Tightrening torque
壓力法蘭擰孔	*數量螺絲**	S	mm	8*M4	8*M5	8*M6	8*M6	8*M8	8*M10
Screw-on boresin	*Numberdimensions**
pressure flange

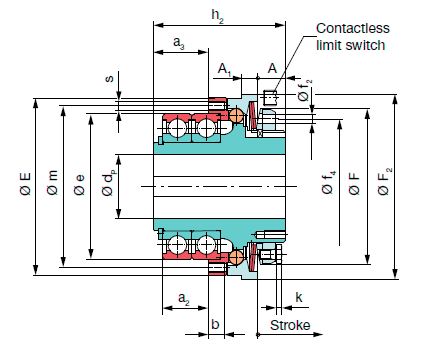

尺寸	形號 Size
Dimensions(mm)	1	0	1	2	3	4
A	12	14	16	17	20.5	46
A1	7	8	9	10	12	16
a5)	5	7	9	10	10	12
a0	8	11	14	16	18	21
b	6	7	9	10	12	15
E	65	80	95	110	130	166
eh56)	47	62	75	90	100	130
F	61.5	67	82	97	117	150
F2	70	85	100	115	135	166
f	38	44	56	70	84	100
f2	5	5	5	6	7	-
f4	50	55	70	84	100	-
Min.shaft g4	34	39	42	48	53	93
Length g7	31	36	48	49	62	78
h	40	48	59	64	75	115
k	2,8	2.8	3.5	4	4	-
k1	2,8	2.8	2.8	3.5	4	5.3
L7)	47	56	67	73	86	130
m	56	71	85	100	116	150

孔徑		Size
Bores (mm)		1	0	1	2	3	4
d2)3)4)	最小 dmin	10	15	22	32	35	40
d2)3)4)	最大 dmax	20	25	35	45	55	65
dp2)10)	dpmin8)	12	15	22	28	32	40
dp2)10)	dpmax9)	20	25	30	40	50	65

EAS-Compact ratchetting clutch/synchronous clutch
Technical Data				Size 1)
Technical Data				1	0	1	2	3	4
limit torques for	1	Ma	Nm	5-12.5	10月25日	20-50	40-100	70-175	120-300
overload 1)2)	2	Ma	Nm	10月25日	20-50	40-100	80-200	140-350	240-600
	3	Ma	Nm	20-50	40-100	80-200	160-400	280-700	480-1200
	4	Ma	Nm	25-62.5	50-125	100-250	200-500	350-875	600-1500
Max.speed	5	nmax	rpm	4000	3000	2500	2000	1200	800
Thrust washer stroke on cverload			mm	1.2	1.5	1.8	2	2.2	2.5

Mass moments of inertia and weights				Size
Mass moments of inertia and weights				1	0	1	2	3	4
Hub-side	1	l	10-3kgm2	0.215	0.552	1.45	2.998	7.081	30.999
Hub-side	2	l	10-3kgm2	0.209	0.526	1.364	2.782	6.552	30
Pressure flange-side	3	l	10-3kgm2	0.1	0.273	0.799	1.675	3.162	8.57
Pressure flange-side	4	l	10-3kgm2	0.1	0.273	0.799	1.675	3.162	8.57
weights	5	m	kg	0.79	1.35	2.35	3.45	5.27	11.96
weights	6	m	kg	0.74	1.23	2.12	3.12	4.75	11.35

Clamping screws and screw-on bores				Size
Clamping screws and screw-on bores				1	0	1	2	3	4
Clamping screwsin cone bushing	Number,dimensions	M	mm	6*M4	6*M4	8*M4	8*M5	8*M6	8*M8
	Wrench opening	SW	mm	7	7	7	8	10	13
	Tightrening torque	TA	nm	4	4	4	8	12	25
Screw-on boresin	Number,dimensions	S	mm	8*M4	8*M5	8*M6	8*M6	8*M8	8*M10
pressure flange	Number,dimensions	S	mm	8*M4	8*M5	8*M6	8*M6	8*M8	8*M10

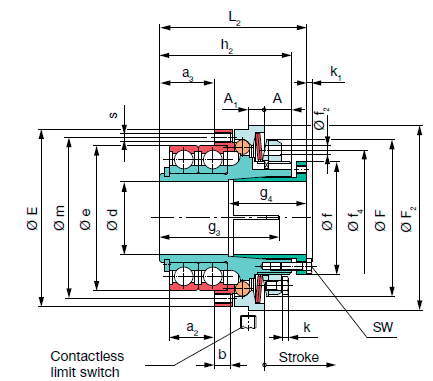

Dimensions(mm)	Size
Dimensions(mm)	1	0	1	2	3	4
A	12	14	16	17	20.5	46
A1	7	8	9	10	12	16
a25)	14	19	25	28	28	34
a3	17	23	30	34	36	43
b	6	7	9	10	12	15
E	65	80	95	110	130	166
eh56)	47	62	75	90	100	130
F	61,5	67	82	97	117	150
F2	70	85	100	115	135	166
f	38	44	56	70	84	100
f2	5	55	5	6	7	-
f4	50	55	70	84	100	-
Min.shaft g3	40	48	63	67	80	100
Length g4	34	39	42	48	53	93
h2	49	60	75	82	93	137
k	2,8	2.8	3.5	4	4	-
k1	2,8	2.8	2.8	3.5	4	5.3
L27)	56	68	83	91	104	152
m	56	71	85	100	116	150

Bores(mm)		Size
Bores(mm)		1	0	1	2	3	4
d2)3)4)	dmin	10	15	22	32	35	40
d2)3)4)	dmax	20	25	35	45	55	65
dp2)10)	dpmin8)	12	15	22	28	32	40
dp2)10)	dpmax9)	20	25	30	40	50	65
