首頁 » 邁動產品 » 聯軸器 » 梅花聯軸器

產品介紹Product

產品名稱：: MLZ 梅花彈性聯軸器

產品特性：: MLZ MLL系列梅花形彈性聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩，當兩軸線有相對偏移時，彈性元件發生相應的彈性變形，起到自動補償作用

品牌：: 邁動工業

材質：: SC45#鋼

表面：: 經調質精加工后發黑處理，光潔。

壽命：: 正常使用2~3年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

MLZ型梅花彈性聯軸器主要特點：

1、梅花形彈性聯軸器結構簡單，徑向尺寸小，重量輕，轉動慣量小，適用于中高速場合。

2、梅花形彈性聯軸器工作穩定可靠，具有良好的減振、緩沖和電絕緣性能。

3、梅花形彈性聯軸器具有較大的軸向、徑向和角向補償能力。

4、梅花形彈性聯軸器高強度聚氨酯彈性元件耐磨耐油，承載能力大，使用壽命長，安全可靠。

5、聯軸器無需潤滑，維護工作量少，可連續長期運行。

性能：

梅花形彈性聯軸器主要適用于起動頻繁、正反轉、中高速、中等扭矩和要求高可靠性的工作場合，例如：冶金、礦山、石油、化工、起重、運輸、輕工、紡織、水泵、風機等。工作環境溫度 -35℃～+80℃，傳遞公稱扭矩16～25000Nm，許用轉速1500～15300r/min。

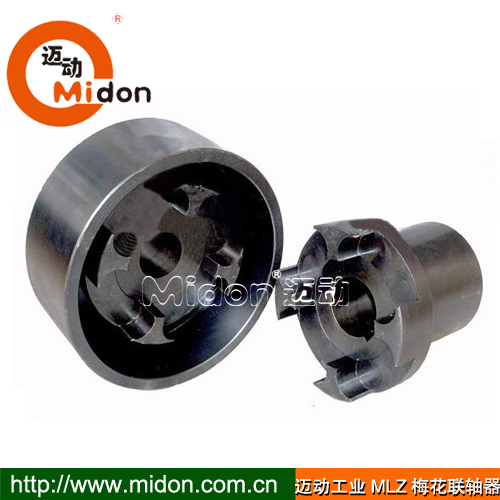

MLZ 5.jpg

MLZ梅花彈性聯軸器

型號 Typle	公稱轉矩 Tn /N·m	許用轉速 [n]/m	外徑 D	孔徑 d1、d2	軸套長 L	全長 L0	制動輪徑 D1	質量 m/kg	轉動慣量 kg·m2
MLZ1	45	8500	50	12-25	35	92	90	1.206	0.00082
MLZ2	100	7600	60	16-30	38	101.5	100	1.648	0.0014
MLZ3	200	6900	70	20-32	40	110	110	2.357	0.0024
MLZ4	280	6200	85	22-40	45	122	125	3.556	0.005
MLZ5	400	5000	105	25-45	50	138.5	150	6.361	0.0135
MLZ6	710	4100	125	30-48	55	155	185	10.768	0.0329
MLZ7	1120	3700	145	35-55	60	172	205	15.302	0.0581
MLZ8	2240	3100	170	45-65	70	195	240	22.717	0.1175
MLZ9	3550	2800	200	50-80	80	224	270	34.439	0.233
MLZ10	5600	2500	230	60-100	90	248	305	51.358	0.459
MLZ11	9000	2200	260	70-120	100	284	350	81.302	0.977
MLZ12	12500	1900	300	80-130	115	321	400	115.53	1.751
MLZ13	20000	1600	360	90-150	125	348	460	161.79	3.366
MLZ14	25000	1500	400	100-160	135	358	500	196.3	4.867

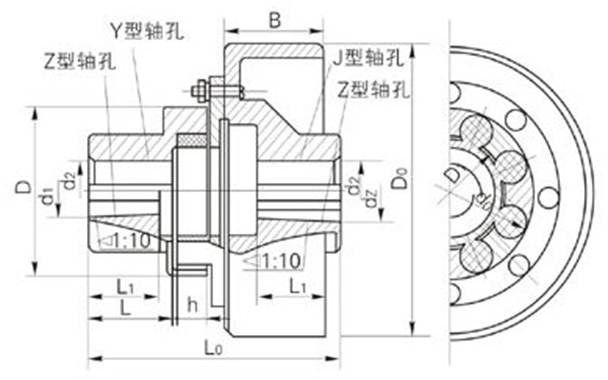

MLL梅花制動輪聯軸器

型號	許用轉矩 MP/(N·m)			許用轉速	軸孔直徑	軸孔長度		外徑D	制動輪D0	輪寬 B	總長 L0	彈徑D1	中徑 d0	彈體厚h	轉動慣量	質量 kg	徑向	軸向	角向
TYPE	彈性件硬度HA			rpm	d1/d2/d3	Y型	J、Z型	mm	mm	mm	mm	mm	mm	mm	kg·m2		mm	mm	°
MLL4-D105-I-160	140	250	400	4750	25-42	62-112	44-84	105	160	70	151-251	72	100	20	2	8.5	0.8	2.5	2°00`
MLL4-D105-I-200	140	250	400	3800	25-42	62-112	44-84	105	200	85	151-251	72	100	20	3.8	9.5	0.8	2.5	2°00`
MLL5-D125-I-200	502	400	800	3800	30-38	82-112	60-84	125	200	85	197-257	90	122	25	5.75	13.8	1	3	1°30`
MLL6-D145-I-200	400	630	1120	3800	35-50	82-112	60-84	145	200	85	203-293	104	140	30	6.7	16.7	1	3	1°30`
MLL7-D170-I-250	710	1120	2240	3050	45-55	112-142	84-107	170	250	105	265-325	130	166	30	15.25	26.3	1	3.5	1°30`
MLL7-D170-I-315	710	1120	2240	2400	45-55	112-142	84-107	170	315	135	265-325	130	166	30	35	34.7	1	3.5	1°30`
MLL8-D200-I-315	1120	1800	3550	2400	50-75	112-142	84-107	200	315	135	272-332	156	196	35	45.9	47.3	1.5	4	1°30`
MLL8-D200-I-400	1120	1800	3550	1900	50-75	112-142	84-107	200	400	170	272-332	156	196	35	98	61.3	1.5	4	1°30`
MLL9-D230-I-400	1800	2800	5600	1900	60-95	142-172	107-132	230	400	170	334-394	180	225	35	132.5	84	1.5	4.5	1°00`
MLL9-D230-I-500	1800	2800	5600	1500	60-96	142-172	107-132	230	500	210	334-394	180	225	35	270	108	1.5	4.5	1°02`
MLL10-D260-I-500	2800	4500	9000	1500	70-110	142-172	107-167	260	500	210	334-484	205	255	45	330	132	1.5	5	1°04`
MLL11-D300-I-630	4000	6300	12500	1200	80-110	172-212	107-167	300	630	265	334-484	245	295	50	782	197	1.8	5	1°07`
MLL12-D360-I-710	7100	11200	20000	1050	90-130	172-252	132-202	360	710	300	417-577	300	356	55	1069	212	1.8	5	1°09`
MLL13-D400-I-800	8000	12500	25000	950	100-125	212	167	400	800	340	497	335	391	55	1920	294	1.8	5	1°09`

型號 Typle	公稱轉矩Tn N.m	許用轉速 r/min	軸孔直徑 d1,d2,dz	軸L孔長度 mm	L推薦	L0-I薦	L1-II薦	D0	B	D	彈性WSG	最大kg
MLZ5-D105-I-160	250	4750	25-45	44-112	50	127	188.5	160	70	105	MT5	9
MLZ5-D105-I-200	250	3800	25-45	44-112	50	127	203.5	200	85	105	MT5	10
MLZ6-D125-I-200	400	3800	30-48	60-112	55	143	215	200	85	125	MT6	14
MLZ7-D145-I-200	630	3800	35-56	60-112	60	159	227	200	85	145	MT7	17
MLZ7-D145-I-250	630	3050	35-56	60-112	60	159	257	250	105	145	MT7	22
MLZ8-D170-I-250	1120	3050	45-65	84-142	70	181	270	250	105	170	MT8	27
MLZ8-D170-I-315	1120	2400	45-65	84-142	70	181	300	315	135	170	MT8	35
MLZ9-D200-I-315	1800	2400	50-80	84-142	80	208	319	215	135	200	MT9	48
MLZ9-D200-I-400	1800	1900	50-80	84-142	80	208	354	400	170	200	MT9	62
MLZ10-D230-I-400	2800	1900	60-100	107-172	90	230	369	400	170	230	MT10	84
MLZ10-D230-I-500	2800	1500	60-100	107-172	90	230	423	500	210	230	MT10	110
MLZ11-D260-I-500	4500	1500	70-120	107-172	100	260	448	500	210	260	MT11	134
MLZ12-D300-I-630	6300	1200	80-130	132-252	115	297	523	630	265	300	MT12	200
MLZ13-D360-I-710	11200	1050	90-150	132-252	125	323	583	710	300	360	MT13	215
MLZ14-D400-I-800	12500	950	100-160	167-302	135	333	633	800	340	400	MT14	300

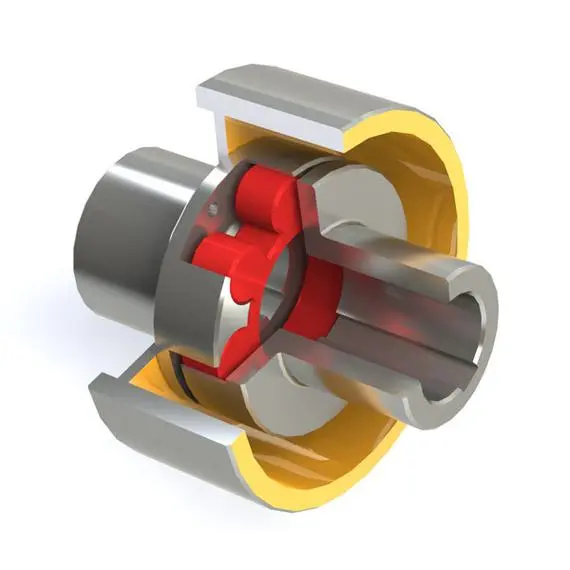

MLZ MLL.png

型號Typle	公稱轉矩Tn N.m	許用轉速 r/min	軸孔直徑 d1,d2,dz	軸L孔長度 mm	L推薦	L0-I薦	L1-II薦	D0	B	D	彈性體	最大kg
MLZ5-D105-II-200	250	3800	25-45	44-112	50	127	203.5	200	85	105	MT5	14
MLZ6-D125-II-200	400	3800	30-49	60-113	55	143	215	200	85	125	MT7	17
MLZ7-D145-II-200	630	3800	35-56	60-112	60	159	227	200	85	145	MT7	22
MLZ7-D145-II-250	630	3050	35-56	60-112	60	159	257	250	105	145	MT7	27
MLZ8-D170-II-250	1120	3050	45-65	84-142	70	181	270	250	105	170	MT8	32
MLZ8-D170-II-315	1120	2400	45-65	84-142	70	181	300	315	135	170	MT8	40
MLZ9-D200-II-315	1800	2400	50-80	84-142	80	208	319	215	135	200	MT9	56
MLZ9-D200-II-400	1800	1900	50-80	84-142	80	208	354	400	170	200	MT9	76
MLZ10-D230-II-400	2800	1900	60-100	107-172	90	230	369	400	170	230	MT10	94
MLZ10-D260-II-500	2800	1500	60-100	107-172	90	230	423	500	210	230	MT10	140
MLZ11-D260-II-500	4500	1500	70-120	107-172	100	260	448	500	210	260	MT11	182
MLZ12-D300-II-630	6300	1200	80-130	132-252	115	297	523	630	265	300	MT12	255
MLZ13-D360-II-710	11200	1050	90-150	132-252	125	323	583	710	300	360	MT13	300
MLZ14-D400-II-800	12500	950	100-160	167-302	135	333	633	800	340	400	MT14	330
