首頁 » 邁動產品 » 脹套漲緊套 » 脹套

產品介紹Product

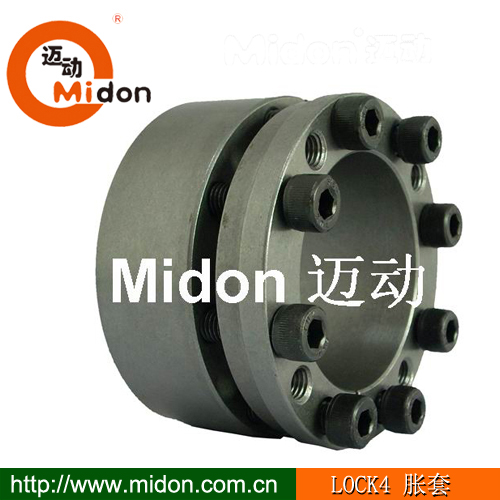

產品名稱：: LOCK4 脹套 LOCK4漲緊套 TLK300脹套 TLK300漲緊套 HC1漲緊套

產品特性：: 邁動工業——LOCK4脹緊套
實現無間隙免鍵聯接，無需鍵槽，100%品質保證。具有省時高效，避免傳統隱，公差損壞。具有高精度，大扭矩，自動調節中心作用，反復漲緊彈性好。

品牌：: 邁動工業

材質：: 45#鋼

表面：: 經精加工后調質研磨，表面光潔。

壽命：: 正常使用2~3年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

邁動工業——LOCK4脹緊套

LOCK4脹緊套類似于：TLK300 HC1一種無鍵連接裝置，是通過高強度拉力螺栓的作用，在內環與軸之間，外環與輪轂之間產生的巨大的抱緊力，以實現機件與軸的無鍵聯接，當承受負荷時靠脹套與機件軸的結合壓力及相關產生的摩擦力傳遞轉矩，軸向力或二者的復合載荷。

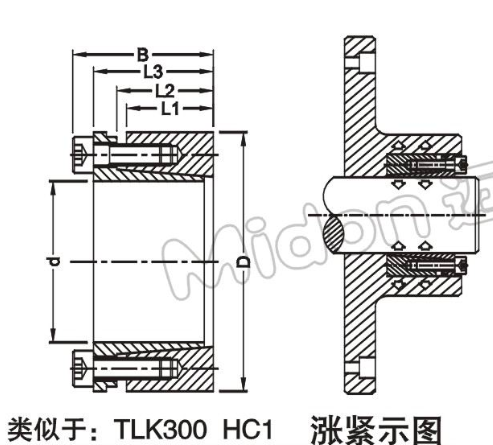

LOCK4型脹緊套的基本尺寸參數

LOCK4
尺寸Dimensions					所受扭力Performances		壓強Pression		螺絲規格Ciamping screwsDIN-12.9			Kg
d×D [mm]	L1 [mm]	L2 [mm]	L3 [mm]	B [mm]	Mt [Nm]	Ft [N]	Pw [P/mm]	Pn [P/mm]	Qty	Type	Ms [Nm]	Kg
20×47	26	29	42	48	540	54000	250	105	6	M6×25	17	0.04
22×47	26	29	42	48	600	54000	230	105	6	M6×25	17	0.4
24×50	26	29	42	48	650	54000	210	100	6	M6×25	17	0.4
25×50	26	29	42	48	680	54000	200	100	6	M6×25	17	0.4
28×55	26	29	42	48	760	54000	180	95	6	M6×25	17	0.5
30×55	26	29	42	48	820	54000	170	95	6	M6×25	17	0.5
32×60	26	29	42	48	1310	82000	235	125	9	M6×25	17	0.6
35×60	26	29	42	48	1440	82000	215	125	9	M6×25	17	0.5
38×65	26	29	42	48	1560	82000	200	115	9	M6×25	17	0.6
40×65	26	29	42	49	1640	82000	190	115	9	M6×25	17	0.6
42×75	30	34.4	51	49	2130	101000	215	120	6	M8×30	41	1
45×75	30	34.4	51	59	2280	101000	200	120	6	M8×30	41	1
48×80	30	34.4	51	59	2430	101000	190	115	6	M8×30	41	1
50×80	30	34.4	51	59	2530	101000	180	115	6	M8×30	41	1
55×85	30	34.4	51	59	4180	152000	245	160	9	M8×30	41	1.1
60×90	30	34.4	51	59	4560	152000	225	150	9	M8×30	41	1.2
65×95	30	34.4	51	59	4940	152000	210	145	9	M8×30	41	1.3
70×110	40	45	56	66	6500	186000	175	110	7	M10×35	83	2.2
75×115	40	45	56	66	9000	186000	165	110	7	M10×35	83	2.5
80×120	40	45	56	66	7400	186000	155	100	7	M10×35	83	2.6
85×125	40	45	56	66	9000	213000	170	115	8	M10×35	83	2.8
90×130	40	45	56	66	9600	213000	160	110	8	M10×35	83	2.7
95×135	40	45	56	66	12600	267000	185	130	10	M10×35	83	2.9
100×145	46	52	65	77	13300	267000	160	105	7	M12×35	145	3.9
110×155	46	52	65	77	14700	270000	140	100	7	M12×35	145	4.2
120×165	46	52	65	77	18400	309000	150	110	8	M12×35	145	4.8
130×180	46	52	65	77	25100	388000	175	125	10	M12×35	45	5
140×190	51	58.5	73.5	87.5	40150	586000	220	160	11	M14×45	230	6.5
150×200	51	62	80	94	535000	40000	190	145	14	M14×45	230	7
160×210	51	62	80	94	535000	42750	180	135	14	M14×45	230	7
170×225	51	62	80	94	641000	54500	200	150	14	M14×45	230	8.5
180×235	51	62	80	94	641000	57700	190	145	14	M14×45	230	9

【邁動工業】相關產品
脹緊套				多鍥論、鏈條、齒輪
LOCK1邁動脹緊套	LOCK4邁動脹緊套	LOCK7邁動脹緊套	LOCK19邁動脹緊套	邁動齒輪（MI~M6)
LOCK2邁動脹緊套	LOCK5邁動脹緊套	LOCK8邁動脹緊套	LOCK20邁動脹緊套	邁動板式鏈條
LOCK3邁動脹緊套	LOCK6邁動緊脹套	LOCK18邁動脹緊套	邁動惰輪	J型邁動多鍥論
皮帶輪				同步輪
邁動錐套皮帶輪SPZ（1、2）槽	邁動錐套皮帶輪SPA（1、2）槽	邁動錐套皮帶輪（SPB（1、2)槽	邁動錐套皮帶SPC（3、4)槽	L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽	邁動錐套皮帶輪SPA（3、4)槽	邁動錐套皮帶輪SPB（3、4)槽	邁動錐套皮帶輪SPC(5、6)槽	H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽	邁動錐套皮帶輪SPA（5、6)槽	邁動錐套皮帶輪（SPB（5、6)槽	邁動錐套皮帶輪SPC（8、10)槽	XL型邁動直孔同步輪
鏈輪			同步輪
邁動 06B 08B系列漲緊式錐套鏈輪	美標鏈輪（40、50	歐標（06B、08B)系列直孔鏈輪	T5型邁動同步輪	5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪	美標鏈輪（60、80）	歐標（10B、12B)系列直孔鏈輪	T10型邁動同步輪	8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪	美標鏈輪（100、120）	歐標（16B、20B)系列直孔鏈輪	AT5型邁動同步輪	14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪	美標鏈輪（140、160）	歐標（24B、28B)系列直孔鏈輪	AT10型邁動同步輪	20M邁動同步輪


邁動工業——脹緊套使用方法

一.脹套安裝前的準備工作

1 結合件的尺寸、公差和表面粗糙度應符合表A1要求
2 結合表面必須清潔、無污物、無腐蝕和無損傷。
3 在清洗后的脹套結合表面上均勻涂一層薄潤滑油(不含二硫化鉬添加劑)。

二.脹套的安裝
1 把被聯結件推移到軸上，使達到設計規定的位置。
2 將擰松螺釘的脹套平滑裝入聯結孔處，要防止結合件的傾斜，然后將螺釘擰緊。

三.擰緊脹套螺釘的方法
1 使用扭矩扳手，按對角、交叉的原則均勻地擰緊。
2 螺釘的擰緊力矩MA值按技術參數中的規定，并按下列步驟擰緊：
a.以1/3MA值擰緊 b.以1/2MA值擰緊
c.以MA值擰緊 d.以MA值檢查全部螺釘

四.脹套的拆卸
1 拆卸時先逐級對角松開全部螺釘，但不要將螺釘全部擰出。

2 利用拆卸螺孔，旋入相應螺釘，或頂、或拉，使脹套松動后即可取出。

五.脹套的防護
1 安裝完畢后，在脹套外露端面及螺釘頭部涂上一層防銹油脂。
2 在露天作業或工作在較差環境的機器，應定期在外露的脹套端面上涂防銹油脂。
3 需在腐蝕介質中工作的脹套，應采取專門的防護(如加蓋板、密封罩等)，以防脹套銹蝕。
