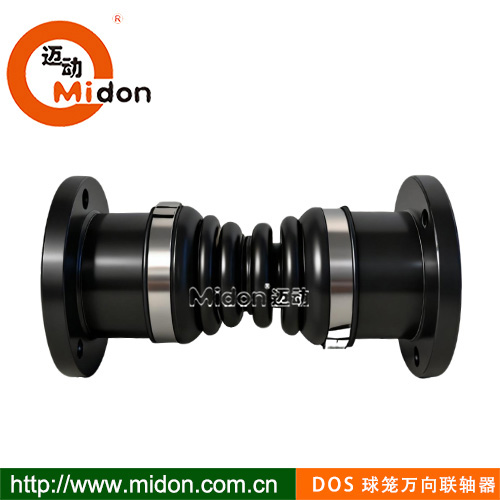

DOS球籠萬向聯軸器
結構組成:主要由外環、內環、鋼球和球籠(保持架)構成。外環內定位球面、內環外定位球面、球籠的內外球面、鋼球與滾道溝槽的配合表面等均經研磨加工。
工作原理:通過球籠外環和星形內環分別與主、從動軸相聯,傳力鋼球的中心都位于通過聯軸器中心的平面內,并裝在由球形外環和星形內環外球面凹槽組成的滾道中。鋼球裝于球籠內,保證了聯軸器主、從動軸之間的夾角變化時,傳力點能始終位于夾角的平分線上,從而實現等速傳動。
性能特點:具有等速性,速度變化小;傳動效率高,一般可取 0.98;結構緊湊,占用空間小;能吸收震動和沖擊,對系統起到保護作用;擺角范圍大,工作角度可在 0°-75° 之間;動平衡精度高;密封性能好,可避免頻繁維護。

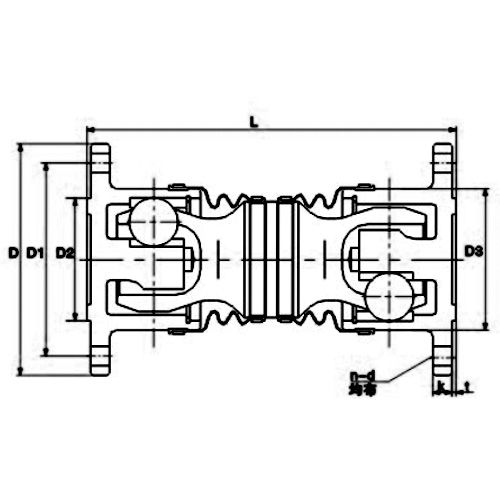

| 形號Typle | 舊形號 | 動轉矩n.m | 靜轉矩n.m | 許用角° | 外徑 D | 中分圓徑D1 | 止臺徑D2 | 球籠外徑D3 | 螺孔數*大小n*d | 凸臺深t | 總長 L | 伸縮量 T | 法蘭厚 K |
| DOS44 | DOS44F | 17 | 58 | 18° | 44 | 34 | 16 | 20 | 3-4.5 | 1.5 | 86 | 4 | 6 |
| DOS55 | DOS55F | 46 | 161 | 18° | 55 | 44 | 24 | 28 | 3-5.5 | 2 | 112 | 5 | 6 |
| DOS70 | DOS70F | 115 | 42 | 18° | 70 | 56 | 30 | 38 | 3-6.5 | 2 | 130 | 7 | 7 |
| DOS86 | DOS86F | 125 | 138 | 18° | 86 | 68 | 38 | 44 | 3-8.5 | 2.5 | 168 | 9 | 7 |
| DOS95 | DOS95F | 406 | 1421 | 18° | 95 | 76 | 42 | 52 | 6*9 | 2 | 230 | 9 | 8 |
| DOS100 | DOS100F | 445 | 1557 | 18° | 100 | 80 | 46 | 56 | 6-9 | 2 | 235 | 10 | 10 |
| DOS102 | DOS102F | 445 | 1557 | 18° | 102 | 82 | 48 | 54 | 6-10.5 | 2.5 | 224 | 11 | 12 |
| DOS120 | DOS120F | 1390 | 4865 | 16° | 120 | 102 | 75 | 74 | 8-11 | 2 | 265 | 19 | 12 |
| DOS150 | DOS150F | 2740 | 9590 | 16° | 150 | 130 | 90 | 98 | 8-13 | 2.5 | 276 | 23 | 12 |
| DOS180 | DOS180F | 4670 | 16345 | 16° | 180 | 155 | 105 | 110 | 8-15 | 4 | 276 | 23 | 15 |
| DOS200 | DOS200F | 7130 | 24950 | 16° | 200 | 166 | 120 | 130 | 8-17 | 4 | 360 | 29 | 17 |
| DOS225 | DOS225F | 9818 | 34360 | 16° | 225 | 196 | 135 | 158 | 8-17 | 4 | 380 | 34 | 20 |
| DOS250 | DOS250F | 15100 | 52850 | 16° | 250 | 318 | 150 | 178 | 8-19 | 5 | 435 | 37 | 25 |
| DOS285 | DOS285F | 19780 | 69230 | 16° | 285 | 245 | 170 | 201 | 8-21 | 6 | 480 | 42 | 27 |
