首頁 » 邁動產品 » 傳動輪 » 美標皮帶輪

產品介紹Product

產品名稱：: D型美標QD錐套皮帶輪,D型美標錐套皮帶輪, D形皮帶輪，美標皮帶輪，錐套美標皮帶輪，邁動工業美標皮帶輪，精工研造，值得信任

產品特性：: D型美標QD錐套皮帶輪,D型美標錐套皮帶輪, D形皮帶輪，美標皮帶輪，錐套美標皮帶輪，邁動工業美標皮帶輪，精工研造，值得信任

品牌：: 邁動工業

材質：

表面：

壽命：

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

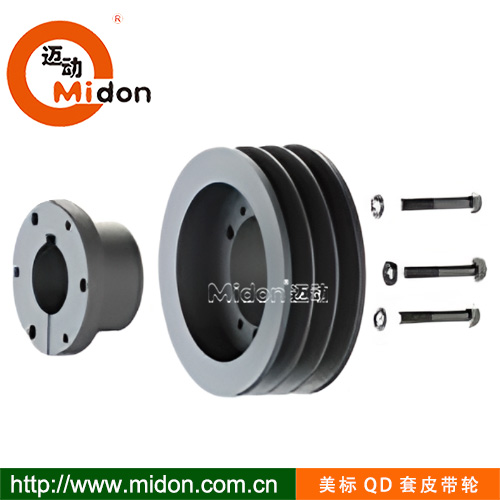

D型美標QD套皮帶輪 D型美標QD錐套皮帶輪,美標皮帶輪，18年匠工研造，精亦求進，值得信賴。

邁動工業-美標錐套皮帶輪，是一種通過軸向脹緊設計，加大軸向力矩延伸，向法蘭和螺絲徑向過度倍增力矩傳遞的一種高效輪軸傳動方式，

既有軸向也徑向復合交溶無隙精準傳力，它實現遠距傳動和配合調速增減的變化，為其核心特性，是輪系傳動中比較完美的產品。

一、美標QD錐套皮帶輪核心特性：

1. 精客脹緊：采用QD錐套脹緊形式與皮帶輪內外漲緊磨擦傳遞力矩，軸與孔通過軸向壓緊產生摩擦力傳遞力矩，自緊自盈所以無串無音帶耐受。

2. 自動同心：錐套與軸的自調心漲緊功能，配合具有功能，減少因安裝誤差導致的偏心或振動，同類別相比，自然無振壽命長

3. 分離設計：美標皮帶輪與錐套可根據實際需要單獨更換皮帶輪或錐套，靈活高效，減速少產品數量和統一加工量。

4. 徑向增矩：通過脹緊后法蘭外裝，實現軸向力矩和扭振徑向消彌，倍增力矩，減少振動，多軸徑φ12mm至φ200mm）適配性強，無需單獨另急加工。

二、邁動工業美標QD錐套皮帶輪主要優點：

1. 安裝便捷：無需加熱、液壓工具或復雜定位，僅需擰緊螺栓即可完成安裝，大幅縮短停機時間。

2. 漲緊無隙：杜絕隱性工差，使設備同心高速運行，增長使用壽命，拆卸時通過松開螺栓即釋放，避免傳統過盈配合破壞性拆卸，保護軸和輪體。

3. 高速可靠：錐套與軸的接觸面積大，摩擦力分布均勻，抗扭矩沖擊能力強，適合高負載場景。

4. 降低成本：在時間高而快上，在無振延長壽命上，在同心無損上，減少成本，皮帶輪、錐套可單獨更換，標準化設計上，減少備件庫存種類。

三、常應用設備行業：

工業設備：風機、泵、壓縮機、輸送機等。農業機械：收割機、拖拉機動力傳輸。自動化產線：電機與執行機構的動力銜接。重載環境：礦山機械、工程設備等需頻繁啟停的場合。

通過上述特性與優點，美標QD錐套皮帶輪成為高效、可靠且經濟性突出的傳動解決方案，尤其適合需要快速維護和高負載的工業場景。

D型3槽，美標QD套皮帶輪

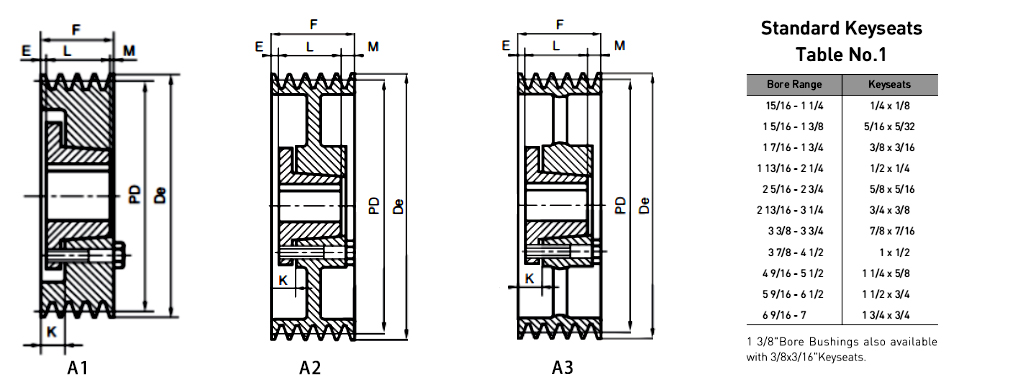

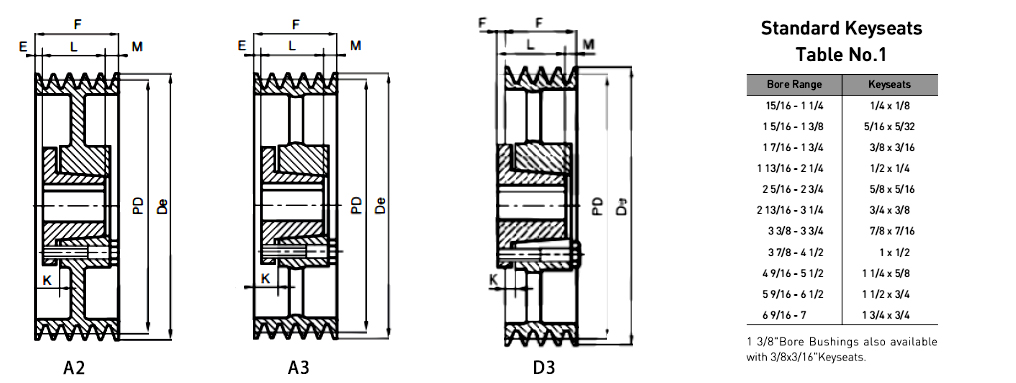

3槽 Groove F=4 5/8"	節徑 Datum	外徑 O.D.	圖例 Type	孔徑范圍 Bore Range	左邊距 E	總厚 L	右邊距 M	重量 WT.LESS BUSH
型號+錐套 PART NUMBER Bushing	節徑 Datum	外徑 O.D.	圖例 Type	孔徑范圍 Bore Range	左邊距 E	總厚 L	右邊距 M	重量 WT.LESS BUSH
D120-3-F	12.0	12.64	A-2	1-4	5/32	3 3/4	23/32	70.0
D130-3-F	13.0	13.64	A-2	1-4	5/32	3 3/4	23/32	76.0
D135-3-F	13.5	14.14	A-2	1-4	5/32	3 3/4	23/32	79.0
D140-3-F	14.0	14.64	A-2	1-4	5/32	3 3/4	23/32	82.0
D145-3-F	14.5	15.14	A-3	1-4	5/32	3 3/4	23/32	85.0
D150-3-F	15.0	15.64	A-3	1-4	5/32	3 3/4	23/32	89.0
D155-3-F	15.5	16.14	A-3	1-4	5/32	3 3/4	23/32	92.0
D160-3-F	16.0	16.64	A-3	1-4	5/32	3 3/4	23/32	96.0
D180-3-J	18.0	18.64	D-3	1 1/2-4 1/2	1/4	4 5/8	1/4	110.0
D200-3-J	20.0	20.64	D-3	1 1/2-4 1/2	1/4	4 5/8	1/4	120.0
D220-3-J	22.0	22.64	D-3	1 1/2-4 1/2	1/4	4 5/8	1/4	130.0
D270-3-J	27.0	27.64	D-3	1 1/2-4 1/2	1/4	4 5/8	1/4	173.0
D330-3-J	33.0	33.64	D-3	1 1/2-4 1/2	1/4	4 5/8	1/4	240.0
D400-3-J	40.0	40.64	D-3	1 1/2-4 1/2	1/4	4 5/8	1/4	300.0

D型4槽，美標QD套皮帶輪

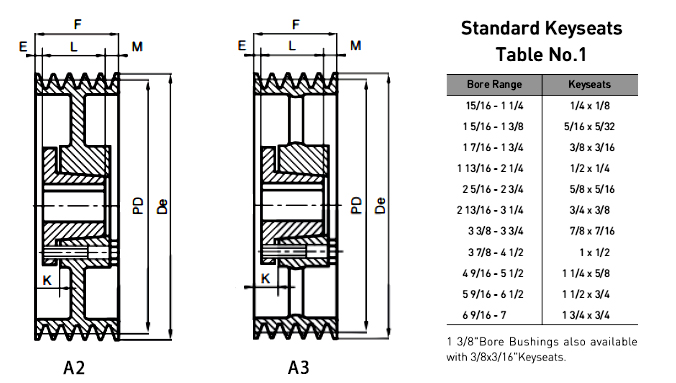

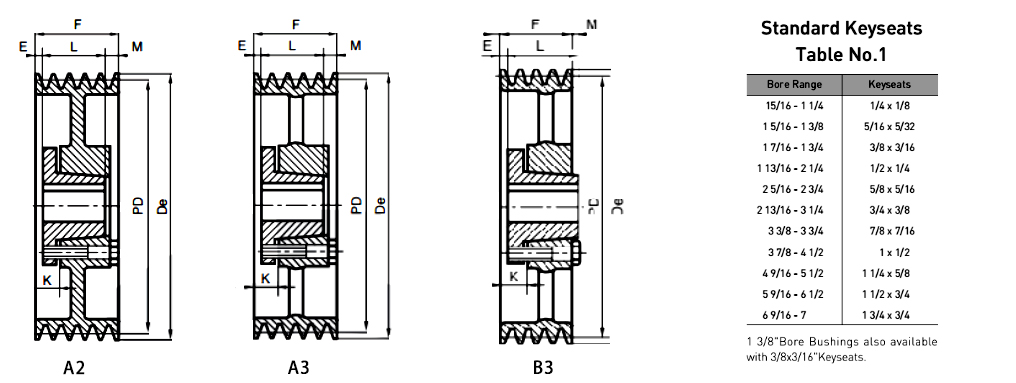

4槽 Groove F=6 1/16"	節徑 Datum	外徑 O.D.	圖例 Type	孔徑范圍 Bore Range	左邊距 E	總厚 L	右邊距 M	重量 WT.LESS BUSH
型號+錐套 PART NUMBER Bushing	節徑 Datum	外徑 O.D.	圖例 Type	孔徑范圍 Bore Range	左邊距 E	總厚 L	右邊距 M	重量 WT.LESS BUSH
D120-4-F	12.0	12.64	A-2	1-4	31/32	3 3/4	1 11/32	83.0
D130-4-F	13.0	13.64	A-2	1-4	31/32	3 3/4	1 11/32	86.0
D135-4-F	13.5	14.14	A-2	1-4	31/32	3 3/4	1 11/32	89.0
D140-4-F	14.0	14.64	A-2	1-4	31/32	3 3/4	1 11/32	92.0
D145-4-F	14.5	15.14	A-3	1-4	31/32	3 3/4	1 11/32	95.0
D150-4-F	15.0	15.64	A-3	1-4	31/32	3 3/4	1 11/32	99.0
D155-4-F	15.5	16.14	A-3	1-4	31/32	3 3/4	1 11/32	102.0
D160-4-F	16.0	16.64	A-3	1-4	31/32	3 3/4	1 11/32	106.0
D180-4-J	18.0	18.64	A-3	1 1/2-4 1/2	1/8	4 5/8	1 5/16	120.0
D200-4-J	20.0	20.64	A-3	1 1/2-4 1/2	1/8	4 5/8	1 5/16	132.0
D220-4-J	22.0	22.64	A-3	1 1/2-4 1/2	1/8	4 5/8	1 5/16	155.0
D270-4-J	27.0	27.64	A-3	1 1/2-4 1/2	1/8	4 5/8	1 5/16	193.0
D330-4-M	33.0	33.64	B-3	2-5 1/2	11/32	6 3/4	1 1/32	280.0
D400-4-M	40.0	40.64	B-3	2-5 1/2	11/32	6 3/4	1 1/32	348.0
D480-4-M	48.0	48.64	B-3	2-5 1/2	11/32	6 3/4	1 1/32	380.0
D580-4-M	58.0	58.64	B-3	2-5 1/2	11/32	6 3/4	1 1/32	420.0

邁動工業QD錐套參數

QD套
型號
Bushing

內孔
Bore Range

尺寸
Dimensions

有頭螺絲
Capscrews

扭力Torque
Capacity
Ln-Lbs

扳手
扭矩
Wrench
TorqueFt
Lbs

重量Average
Weight
Lbs

外徑
D

總長
L

錐度長
A

小錐徑
B

平臺
C

套根長
E

法蘭厚度
F

螺絲數量
No

螺絲規格
Size

螺栓圓
Bolt Circle

1/2-1 1/4

1/2

1.375

3/16

11/16

5/16

10-24x1

1 21/32

1000

0.4

1/2-1 5/8

2 11/16

1 5/16

21/32

1.871

7/32

7/8

7/16

1/4-20x1 3/8

2 1/4

3500

SDS

1/2-2

3 1/8

1 5/16

21/32

2.1875

7/32

7/8

7/16

1/4-20x1 3/8

2 11/16

5000

1.3

SDS

1/2-2

3 1/8

1 13/16

1 5/32

2.1875

7/32

1 3/8

7/16

1/4-20x1 7/8

2 11/16

5000

1.6

1/2-2 5/8

3 7/8

1 15/16

1 5/32

2.8125

7/32

1 3/8

9/16

5/16-18x2

3 5/16

7000

3.5

1/2-2 15/16

4 5/8

2 1/16

1 7/32

3.125

7/32

1 7/16

5/8

3/8-16x2

3 7/8

11000

4.8

7/8-3 1/2

2 3/4

1 19/32

3.834

9/32

1 7/8

7/8

1/2-13x2 3/4

20000

1-4

6 5/8

3 5/8

2 13/32

4.4375

11/32

2 3/4

7/8

9/16-12x3 5/8

5 5/8

30000

15.4

1 1/2-4 1/2

7 1/4

4 5/8

3 3/16

5.1484

5/16

3 1/2

1 1/8

5/8-11x4 1/2

6 1/4

45000

135

25.3

2-5 1/2

6 3/4

5 1/8

6.5

3/8

5 1/2

1 1/4

3/4-10x6 3/4

7 7/8

85000

225

2 7/16-5 7/8

8 1/8

6 3/16

7/16

6 5/8

1 1/2

7/8-9x8

8 1/2

150000

300

2 15/16-7

11 3/4

9 3/8

7 1/8

8.25

1/2

7 5/8

1 3/4

1-8x9 1/2

250000

450

122

D型5槽，美標QD套皮帶輪

5槽 Groove F=7 1/2"	節徑 Datum	外徑 O.D.	圖例 Type	孔徑范圍Bore Range	左邊距 E	總厚 L	右邊距 M	重量 WT.LESS BUSH
型號+錐套 PART NUMBER Bushing	節徑 Datum	外徑 O.D.	圖例 Type	孔徑范圍Bore Range	左邊距 E	總厚 L	右邊距 M	重量 WT.LESS BUSH
D120-5-F	12.0	12.64	A-2	1-4	1 23/32	3 3/4	2 1/32	93.0
D130-5-F	13.0	13.64	A-2	1-4	1 23/32	3 3/4	2 1/32	96.0
D135-5-F	13.5	14.14	A-2	1-4	1 23/32	3 3/4	2 1/32	102.0
D140-5-F	14.0	14.64	A-2	1-4	1 23/32	3 3/4	2 1/32	106.0
D145-5-F	14.5	15.14	A-3	1-4	1 23/32	3 3/4	2 1/32	112.0
D150-5-F	15.0	15.64	A-3	1-4	1 23/32	3 3/4	2 1/32	120.0
D155-5-F	15.5	16.14	A-3	1-4	1 23/32	3 3/4	2 1/32	125.0
D160-5-F	16.0	16.64	A-3	1-4	1 23/32	3 3/4	2 1/32	130.0
D180-5-J	18.0	18.64	A-3	1 1/2-4 1/2	17/8	4 5/8	1	150.0
D200-5-J	20.0	20.64	A-3	1 1/2-4 1/2	1/8	4 5/8	2 3/4	160
D220-5-J	22.0	22.64	A-3	1 1/2-4 1/2	1/8	4 5/8	2 3/4	190
D270-5-M	27.0	27.64	A-3	2-5 1/2	11/32	6 3/4	13/32	260
D330-5-M	33.0	33.64	A-3	2-5 1/2	11/32	6 3/4	13/32	320
D400-5-M	40.0	40.64	A-3	2-5 1/2	11/32	6 3/4	13/32	390
D480-5-M	48.0	48.64	A-3	2-5 1/2	11/32	6 3/4	13/32	450
D580-5-M	58.0	58.64	A-3	2-5 1/2	11/32	6 3/4	13/32	500

D型6槽，美標QD套皮帶輪

6槽 Groove F=8 15/16"	節徑 Datum	外徑 O.D.	圖例 Type	孔徑范圍 Bore Range	左邊距 E	總厚 L	右邊距 M	重量 WT.LESS BUSH
型號+錐套 PART NUMBER Bushing	節徑 Datum	外徑 O.D.	圖例 Type	孔徑范圍 Bore Range	左邊距 E	總厚 L	右邊距 M	重量 WT.LESS BUSH
D120-6-J	12	12.64	A-1	1 1/2-4 1/2	1 7/8	4 5/8	2 7/16	115
D130-6-J	13	13.64	A-2	1 1/2-4 1/2	1 7/8	4 5/8	2 7/16	125
D135-6-J	13.5	14.14	A-2	1 1/2-4 1/2	1 7/8	4 5/8	2 7/16	135
D140-6-J	14	14.64	A-2	1 1/2-4 1/2	1 7/8	4 5/8	2 7/16	145
D145-6-J	14.5	15.14	A-2	1 1/2-4 1/2	1 7/8	4 5/8	2 7/16	150
D150-6-J	15	15.64	A-2	1 1/2-4 1/2	1 7/8	4 5/8	2 7/16	160
D155-6-J	15.5	16.14	A-3	1 1/2-4 1/2	1 7/8	4 5/8	2 7/16	165
D160-6-J	16	16.64	A-3	1 1/2-4 1/2	1 7/8	4 5/8	2 7/16	170
D180-6-J	18	18.64	A-3	1 1/2-4 1/2	1 7/8	4 5/8	2 7/16	180
D200-6-J	20	20.64	A-3	1 1/2-4 1/2	1 7/8	4 5/8	2 7/16	215
D220-6-M	22	22.64	A-3	2-5 1/2	11/32	6 3/4	1 27/32	250
D270-6-M	27	27.64	A-3	2-5 1/2	11/32	6 3/4	1 27/32	300
D330-6-M	33	33.64	A-3	2-5 1/2	11/32	6 3/4	1 27/32	360
D400-6-M	40	40.64	A-3	2-5 1/2	11/32	6 3/4	1 27/32	440
D480-6-M	48	48.64	A-3	2-5 1/2	11/32	6 3/4	1 27/32	560
D580-6-N	58	58.64	A-3	2 7/16-5 7/8	3/16	8 1/8	5/8	660

D型8槽，美標QD套皮帶輪

8槽 Groove F=11 13/16"	節徑 Datum	外徑 O.D.	圖例 Type	孔徑范圍 Bore Range	左邊距 E	總厚 L	右邊距 M	重量 WT.LESS BUSH
型號+錐套 PART NUMBER Bushing	節徑 Datum	外徑 O.D.	圖例 Type	孔徑范圍 Bore Range	左邊距 E	總厚 L	右邊距 M	重量 WT.LESS BUSH
D120-8-J	12	12.64	A-1	1 1/2-4 1/2	2 1/8	4 5/8	5 1/16	140
D130-8-J	13	13.64	A-2	1 1/2-4 1/2	2 1/8	4 5/8	5 1/16	150
D135-8-J	13.5	14.14	A-2	1 1/2-4 1/2	2 1/8	4 5/8	5 1/16	160
D140-8-J	14	14.64	A-2	1 1/2-4 1/2	2 1/8	4 5/8	5 1/16	170
D145-8-J	14.5	15.14	A-2	1 1/2-4 1/2	2 1/8	4 5/8	5 1/16	178
D150-8-J	15	15.64	A-2	1 1/2-4 1/2	2 1/8	4 5/8	5 1/16	182
D155-8-J	15.5	16.14	A-2	1 1/2-4 1/2	2 1/8	4 5/8	5 1/16	190
D160-8-J	16	16.64	A-2	1 1/2-4 1/2	2 1/8	4 5/8	5 1/16	201
D180-8-M	18	18.64	A-3	2-5 1/2	2 11/32	6 3/4	2 23/32	260
D200-8-M	20	20.64	A-3	2-5 1/2	2 11/32	6 3/4	2 23/32	270
D220-8-M	22	22.64	A-3	2-5 1/2	2 11/32	6 3/4	2 23/32	300
D270-8-M	27	27.64	A-3	2-5 1/2	2 11/32	6 3/4	2 23/32	350
D330-8-M	33	33.64	A-3	2-5 1/2	2 11/32	6 3/4	2 23/32	450
D400-8-N	40	40.64	A-3	2 7/16-5 7/8	3/16	8 1/8	3 1/2	550
D480-8-N	48	48.64	A-3	2 7/16-5 7/8	3/16	8 1/8	3 1/2	720
D580-8-N	58	58.64	A-3	2 7/16-5 7/8	3/16	8 1/8	3 1/2	900

D型10槽，美標QD套皮帶輪

10槽 Groove F=14 11/16"	節徑 Datum	外徑 O.D.	圖例 Type	孔徑范圍 Bore Range	左邊距 E	總厚 L	右邊距 M	重量WT.LESS BUSH
型號+錐套 PART NUMBER Bushing	節徑 Datum	外徑 O.D.	圖例 Type	孔徑范圍 Bore Range	左邊距 E	總厚 L	右邊距 M	重量WT.LESS BUSH
D120-10-M	12	12.64	A-1	2-5 1/2	2 11/32	6 3/4	5 19/32	190
D130-10-M	13	13.64	A-1	2-5 1/2	2 11/32	6 3/4	5 19/32	220
D135-10-M	13.5	14.14	A-1	2-5 1/2	2 11/32	6 3/4	5 19/32	240
D140-10-M	14	14.64	A-1	2-5 1/2	2 11/32	6 3/4	5 19/32	250
D145-10-M	14.5	15.14	A-2	2-5 1/2	2 11/32	6 3/4	5 19/32	260
D150-10-M	15	15.64	A-2	2-5 1/2	2 11/32	6 3/4	5 19/32	270
D155-10-M	15.5	16.14	A-2	2-5 1/2	2 11/32	6 3/4	5 19/32	280
D160-10-M	16	16.64	A-2	2-5 1/2	2 11/32	6 3/4	5 19/32	290
D180-10-M	18	18.64	A-2	2-5 1/2	2 11/32	6 3/4	5 19/32	310
D200-10-M	20	20.64	A-2	2-5 1/2	2 11/32	6 3/4	5 19/32	330
D220-10-M	22	22.64	A-3	2-5 1/2	1 11/32	6 3/4	6 19/32	350
D270-10-M	27	27.64	A-3	2-5 1/2	1 11/32	6 3/4	6 19/32	440
D330-10-N	33	33.64	A-3	2 7/16-5 7/8	1 3/16	8 1/8	5 5/8	500
D400-10-N	40	40.64	A-3	2 7/16-5 7/8	1 3/16	8 1/8	5 5/8	650
D480-10-P	48	48.64	A-3	2 15/16-7	1/4	9 3/8	5 1/16	920
D580-10-P	58	58.64	A-3	2 15/16-7	1/4	9 3/8	5 1/16	1100

D型12槽，美標QD套皮帶輪

12槽 Groove F=17 9/16	節徑 Datum	外徑 O.D.	圖例 Type	孔徑范圍 Bore Range	左邊距 E	總厚 L	右邊距 M	重量WT.LESS BUSH
型號+錐套 PART NUMBER Bushing	節徑 Datum	外徑 O.D.	圖例 Type	孔徑范圍 Bore Range	左邊距 E	總厚 L	右邊距 M	重量WT.LESS BUSH
D120-12-M	12	12.64	A-1	2-5 1/2	3 11/32	6 3/4	7 15/32	220
D130-12-M	13	13.64	A-1	2-5 1/2	3 11/32	6 3/4	7 15/32	2560
D135-12-M	13.5	14.14	A-1	2-5 1/2	3 11/32	6 3/4	7 15/32	270
D140-12-M	14	14.64	A-1	2-5 1/2	3 11/32	6 3/4	7 15/32	280
D145-12-M	14.5	15.14	A-1	2-5 1/2	3 11/32	6 3/4	7 15/32	300
D150-12-M	15	15.64	A-2	2-5 1/2	3 11/32	6 3/4	7 15/32	305
D155-12-M	15.5	16.14	A-1	2-5 1/2	3 11/32	6 3/4	7 15/32	310
D160-12-M	16	16.64	A-2	2-5 1/2	3 11/32	6 3/4	7 15/32	320
D180-12-M	18	18.64	A-2	2-5 1/2	3 11/32	6 3/4	7 15/32	340
D200-12-M	20	20.64	A-2	2-5 1/2	3 11/32	6 3/4	7 15/32	360
D220-12-M	22	22.64	A-3	2-5 1/2	2 11/32	6 3/4	8 15/32	400
D270-12-N	27	27.64	A-3	2 7/16-5 7/8	2 3/16	8 1/8	7 1/4	520
D330-12-N	33	33.64	A-3	2 7/16-5 7/8	2 3/16	8 1/8	7 1/4	665
D400-12-P	40	40.64	A-3	2 15/16-7	1/4	9 3/8	7 15/16	870
D480-12-P	48	48.64	A-3	2 15/16-7	1/4	9 3/8	7 15/16	1090
D580-12-P	58	58.64	A-3	2 15/16-7	1/4	9 3/8	7 15/16	1300

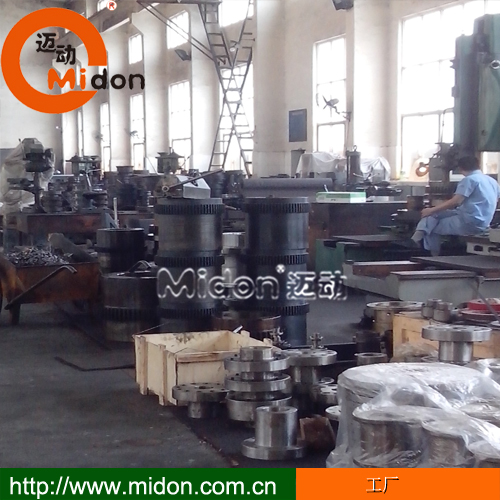

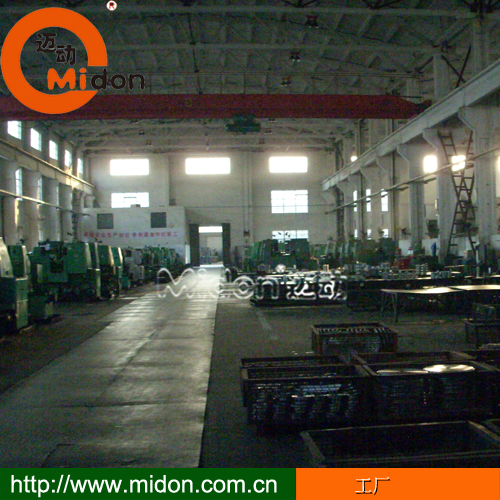

輪廠35.jpg 輪廠.jpg
