產品介紹Product

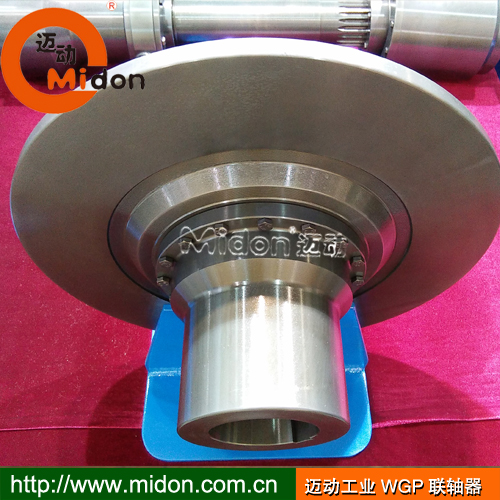

產品名稱：: WGP鼓齒聯軸器鼓齒聯軸器廠家鼓齒聯軸器生產商

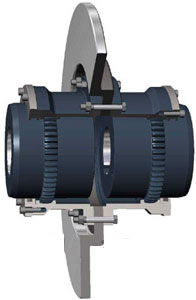

產品特性：: WGP型帶制動盤鼓形齒式聯軸器

品牌：: 邁動工業

材質：: SC45#鋼/鍛鋼

表面：: 經調質精加工后淬火，發黑防銹處理，光潔。

壽命：: 正常使用2~4年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

1. 鼓形齒聯軸器外齒套采用鼓形齒，能確保輪齒良好嚙合

主要件采用優質鋼，輪齒為中硬齒面，承載能力高。根據用戶需要還可進行齒面硬化處理（HRC≥56）,承載能力有更大幅度提高，因而重量輕，轉動慣量小。

2. 邁動工業鼓形齒聯軸器采用可靠的潤滑結構與密封件，保證滿意的工作壽命與方便的維護。

3. 鼓形齒聯軸器設計對稱具有良好的互換性，當線速度大于36m/s時采取動平衡措施。

4. 鼓形齒聯軸器軸孔型式采用Y、Z1和J1組合，滿足多種軸孔連接需要.

5、邁動工業鼓形齒聯軸器承載能力強。在相同的內齒套外徑和聯軸器最大外徑下，鼓形齒式聯軸器的承載能力平均比直齒式聯軸器提高20%

6、邁動工業鼓形齒聯軸器角位移補償量大。當徑向位移等于零時，直齒式聯軸器的許用角位移為1&ordm；，而鼓形齒式聯軸器的許用角位移為1&ordm；30''，提高50%，在相同的模數、齒數、齒寬下，鼓形齒比直齒允許的角位移大；

7、鼓形齒聯軸器鼓形齒面使內、外齒的接觸條件得到改善，避免了在角位移條件下直齒齒端棱邊擠壓，應力集中的弊端，同時改善了齒面摩擦、磨損狀況，降低了噪聲，維修周期長； 4、鼓形齒聯軸器外齒套齒端呈喇叭形狀，使內、外齒裝拆十分方便。

8、邁動工業鼓形齒聯軸器傳動效率高達99.7%。

基于經上特點，國內外已普遍以鼓形齒替代直齒式聯軸器。天碩聯軸器生產的鼓形齒聯軸器品種規格齊全，并符合相應的標準。鼓形齒聯軸器，其剛性大，有撓性，無彈性，故不適宜用于要求減振、緩沖及二軸對中要求嚴格的機械。

WGP型帶制動盤鼓形齒式聯軸器 (JB/T7001-93)/mm

型號	公稱轉	許可	軸孔直徑	軸孔長度		D0	D	D2	D4	B	F	N	R	C	C1	C2	質量	轉動慣	潤滑
	矩Tn	轉速	d1、d2、dz	L													m	量I	脂用
	/N·m	[n]															/kg	/kg·m2	量/kg
		/r·min-1		Y	J1、Z1
WGP1	710	4000	12、14	32	-	315	122	98	60	58	30	38	2	30	-	-	5.62	0.0078	0.11
			16、18、19	42	-									20	-	-
			20、22、24	52	-									10	-	-
			25、28	62	44									3	19	18
			30、32、35、38	82	60										23	12
			40、42	112	84										29	12
WGP2	1250	4000	22、24	52	-	315	150	118	77	68	30	38	2.5	20	-	-	9.62	0.022	0.12
			25、28	62	-									10	-	-
			30、32、35、38	82	60									3	23	16
			40、42、45、48、50、55、56	112	84									3	29	16
WGP3	2500	3550	22、24	52	-	355	170	140	90	80	30	49	3	33	-	-	16.6	0.047	0.2
			25、28	62	-									23	-	-
			30、32、35、38	82	60									3	23	25
			40、42、45、48、50、55、56	112	84										29	16
			60、63	142	107										36	16
WGP4	4500	2500	30、32、35、38	82	-	400	200	160	112	90	30	45	3	13	-	-	25.3	0.098	0.28
			40、42、45、48、50、55、56	112	84	450								3	29	17
			60、63、65、70、71、75	142	107	500									36
			80	172	132										41
WGP5	7100	2500	30、32、35、38	82	-	400	225	180	128	100	30	45	4	23	-	-	34.7	0.174	0.45
			40、42、45、48、50、55、56	112	84	450								3	29	19
			60、63、65、70、71、75	142	107	500									36
			80、85、90	172	132										41
WGP6	10000	2000	32、35、38	82	-	450	245	200	145	112	30	44	4	35	-	-	51.3	0.293	0.65
			40、42、45、48、50、55、56	112	-	500								5	-	-
			60、63、65、70、71、75	142	107	560									38	20
			80、85、90、95	172	132	630									43
			100												48
WGP7	14000	1700	32、35、38	82	-	450	272	230	160	122	30	44	4	45	-	-	68	0.53	0.8
			40、42、45、48、50、55、56	112	-	500								15	-	-
			60、63、65、70、71、75	142	107	560								5	38	20
			80、85、90、95	172	132	710									43
			100、110	212	167										48
WGP8	20000	1700	55、56	112	-	450	290	245	170	136	30	44	5	29	-	-	79	0.71	0.95
			60、63、65、70、71、75	142	107	500								5	38	34
			80、85、90、95	172	132	560									43	20
			100、110、120、125	212	167	710									48	20
WGP9	25000	1600	65、70、71、75	142	107	560	315	265	190	140	30	58	5	5	38	38	106.5	1.05	1.3
			80、85、90、95	172	132	630									43	28
			100、110、120、125	212	167	710									48
			130、140	252	202	800									53
WGP10	40000	1600	75	142	-	630	355	300	225	165	30	58	6	28	-	-	159	1.74	1.6
			80、85、90、95	172	132	710								5	43	38
			100、110、120、125	212	167	800									48	28
			130、140、150	252	202										53
			160	302	242										63
WGP11	56000	1400	85、90、95	172	-	710	412	345	256	180	40	58	6	15	-	-	215	3.67	2
			100、110、120、125	212	167	800								8	51	32
			130、140、150	252	202	900									56
			160、170、180	302	242										66
WGP12	80000	1400	120、125	212	167	710	440	375	288	207	40	58	7	8	51	45	303	6.4	3.4
			130、140、150	252	202	800									56	32
			160、170、180	302	242	900									66
			190、200	352	282										76
WGP13	112000	1400	140、150	252	202	800	490	425	320	235	50	58	8	8	56	38	291	10.45	4.4
			160、170、180	302	242	900									66	32
			190、200、220	352	282										76	32
WGP14	160000	1200	160、170、180	302	242	900	545	462	362	265	50	65	9	10	68	32	523	17.48	6.6
			190、200、220	352	282	1000									78	32
			240、250、260	410	330										-	10
注：1、質量與轉動慣量是按最大直徑的Y型軸孔計算的近似值，未計算制動盤。
2、不同制動盤直徑的C、C1、C2植為表中數值再加K/2。
3、N=S-k/2,表中數值D₀為最大時的計算值，S、k見下表。

制動盤的主要尺寸、質量和轉動慣量/mm

制動盤直徑D0	T	k	S	D_5max		質量m/kg		轉動慣量 I/kg.m²
制動盤直徑D0	T	k	S	I	II	I	II	I	II
315	15	10	42	180	155	8.5	6.7	0.116	0.11
355	15	10	54	200	175	11.4	9.9	0.192	0.178
400	15	14	54	255	230	15.2	12.4	0.32	0.287
450	15	16	54	305	280	19.7	15.6	0.55	0.462
500	15	18	54	325	295	25	20	0.83	0.712
560	15	18	54	350	320	30.7	25.6	1.28	1.127
630	15	20	54	400	360	38.8	33	2.06	1.826
710	15	20	54	480	450	46.5	39.4	3.32	2.912
800	15	24	70	540	500	67.8	52.7	5.87	4.81
900	15	24	70	600	560	86.6	70.3	9.3	7.852
1000	15	30	80	620	560	128.8	115.1	17.4	15.65
