首頁 » 邁動產品 » 聯軸器 » 鼓齒聯軸器

產品介紹Product

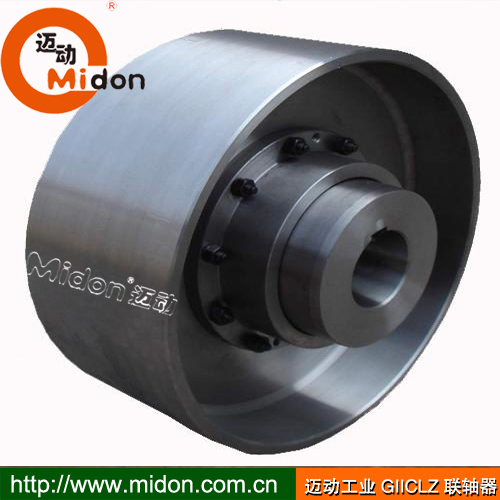

產品名稱：: WGZ帶制動輪鼓齒聯軸器帶制動輪鼓齒聯軸器帶制動輪鼓齒聯軸器廠家

產品特性：: WGZ帶制動輪鼓齒聯軸器

品牌：: 邁動工業

材質：: SC45#鋼

表面：: 經調質精加工后淬火，發黑處理，光潔。

壽命：: 正常使用2~4年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

WGZ型帶制動輪鼓形齒式聯軸器

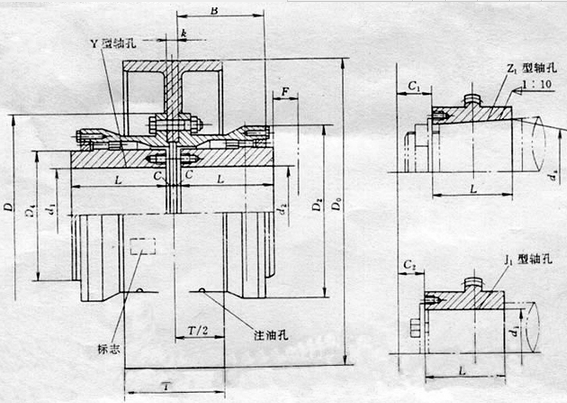

WGZ鼓形齒聯軸器零件結構圖作為一種傳動裝置的鼓形齒聯軸器是由普通直齒聯軸器發展演變而來的，鼓形齒聯軸器在國外許多先進的工業國家已有種種標準及系列產品，由兩個鼓形外齒套與一對直齒內齒齒圈等零件組成。靠內，外齒的嚙合傳遞轉矩，并通鼓形外齒套的直齒的內齒圈的軸線擺動（稱角向位移）來補償倆傳動軸線的相對偏移。齒長方向的鼓度越大，其角向位移越大，最大達6°,一般使用推薦1°～1.5°，而舊的齒輪聯軸器只允許0.5°；從彎曲強度和承載能力來看，在相同的工作條件下鼓形齒聯軸器傳遞扭矩可提高15～20%。齒長方向的鼓度，使齒對接觸情況較好，因此鼓形齒式聯軸器有傳動能力大、角位移大、傳動平穩、效率高、壽命長等優點。因此逐步取代直齒聯軸器，并廣泛用于冶金機械，重型、礦山機械，起重、運輸機械等傳動。

型號	公稱轉	許可轉速	軸孔直徑	軸孔長度 L		D0	D	D2	D4	B	F	C	C1	C2	質量	轉動慣	潤滑
	矩Tn	[n] /r.min-1	d1、d2、dZ												m	量I	脂用
	/N.m			Y	J1										/kg	/kg.m2	量/kg
WGZ1	700	4000	12、14	32	---	160	122	98	60	58	30	30	--	---	5.62	0.0078	0.11
			16、18、19	42	---							20	--	---
			20、22、24	52	---	200						10	--	---
			25、28	62	44							3	19	18
			30、32、35、38	82	60	250							23	12
			40、42	112	84								29	12
WGZ2	1250	4000	22、24	52	—	200	150	118	77	68	30	20	—	—	9.65	0.022	0.12

			25、28	62	—	250						10	—	—
			30、32、35、38	82	60							3	23	16
			40、42、45、48、50、55、56	112	84	315							29	16
WGZ3	2500	4000	22、24	52	—	200	170	140	90	80	30	33	—		16.5	0.047	0.2
			25、28	62	—							23	—
			30、32、35、38	82	60	250						3	23	25
			40、42、45、48、50、55、56	112	84								29	16
			60、63	142	107	315							36
WGZ4	4500	3000	30、32、35、38	82	—	250	200	160	112	90	30	13	—	—	25.3	0.098	0.28

			40、42、45、48、50、55、56	112	84	315						3	29	17
			60、63、65、70、71、75	142	107								36
			80	172	132	400							41
WGZ5	7100	3000	30、32、35、38	82	—	315	225	180	128	100	30	23	—	—	34.7	0.174	0.45
			40、42、45、48、50、55、56	112	84							3	29	19
			60、63、65、70、71、75	142	107	400
			80、85、90	172	132								36
WGZ6	10000	3000	32、35、38	82	—	315	245	200	145	112	30	35	—	—	51.3	0.29	0.65
			40、42、45、48、50、55、56、	112	—							5	38	20
			60、63、65、70、71、75	142	107	400							43
			80、85、90、95	172	132								48
			100	212	167
WGZ7	14000	2500	32、35、38	82	—	400	272	230	160	122	30	45	—	—	68	0.53
			40、42、45、48、50、55、56	112	—							15
			60、63、65、70、71、75	142	107	500						5	38	20
			80、85、90、95	172	132								43
			100、110	202	167								48
WGZ8	20000	2500	55、56	112	—	400	290	245	176	136	30	29	—	—	79	0.71	0.95
			60、63、65、70、71、75	142	107							5	38	34
			80、85、90、95	172	132	450							43	20
			100、110、120、125	212	167								48	20
WGZ9	25000	2000	65、70、71、75	142	107	400	315	265	190	140	30	5	38	38	106.5	1.05	1.3

			80、85、90、95	172	132	500							43	28
			100、110、120、125	212	167								48
			130、140	252	202	630							53
WGZ10	40000	2000	75	142	—	400	355	300	225	165	30	28	—	—	159	1.74	1.6
			80、85、90、95	172	132							5	48	38
			100、110、120、125	212	167	500							48
			130、140、150	252	202								53
			160	302	242	630							63
WGZ11	56000	1700	85、90、95	172	—	500	412	345	256	180	40	15	—	—	215	3.67	2

			100、110、120、125	212	162	630						8	51	32
			130、140、150	252	202								56
			160、170、180	302	242	710
WGZ12	80000	1700	120、125	212	162	500	440	375	288	207	40	8	51	45	303	6.4	3.4

			130、140、150	252	202	630							56	32
			160、170、180	302	242								66
			190、200、220	352	282	710							76
WGZ13	112000	1700	140、150	252	202	630	490	425	320	235	50	8	56	38	391	10.45	4.4
			160、170、180	302	242								66	32
			190、200、220	352	282	710							76
WGZ14	160000	1500	160、170、180	302	242	710	545	462	362	265	50	10	68	32	523	17.48	6.6
			190、200、220	352	282								78
			240、250、260	410	330	800

如何區分：

WG型--基本型；

WGP型--帶制動盤型，適用于與點盤式制動器配套；

WGZ型--帶制動輪型，適用于與瓦塊式制動器配套；

WGT型--接中間套型，適用于兩軸長距離聯接，許用轉速[n]取決于中間套的長度和質量，并應驗算臨界轉速；

WGC型--垂直安裝型，用于聯接垂直的兩軸線軸系傳動；

I型--密封端蓋為分離型，齒間距較大，可以允許較大的徑向位移，可與Y、J1、Z1型軸伸聯接；

II型--密封端蓋為整體型，齒間距小，相對允許徑向位移小，結構緊湊，轉動慣量小，可與Y、J1型軸伸聯接；
