首頁 » 邁動產品 » 聯軸器 » 鼓齒聯軸器

產品介紹Product

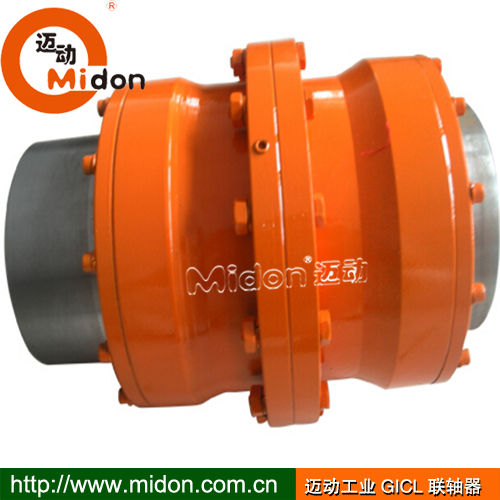

產品名稱：: GICL鼓形齒聯軸器供應GICL鼓形齒聯軸器 GICL鼓形齒聯軸器廠家

產品特性：: 鼓形齒聯軸器作為一種傳動裝置，是由普通直齒聯軸器發展演變而來的，鼓形齒聯軸器在國外許多先進的工業國家已有種種標準及系列產品，由兩個鼓形外齒套與一對直齒內齒齒圈等零件組成。靠內，外齒的嚙合傳遞轉矩，并通鼓形外齒套的直齒的內齒圈的軸線擺動（稱角向位移）來補償倆傳動軸線的相對偏移。齒長方向的鼓度越大，其角向位移越大，最大達6°,一般使用推薦1°～1.5°，而舊的齒輪聯軸器只允許0.5°；從彎曲強度和承載能力來看，在相同的工作條件下鼓形齒聯軸器傳遞扭矩可提高15～20%。

品牌：: 邁動工業

材質：: SC45#鋼

表面：: 經調質精加工后發黑處理，光潔。

壽命：: 正常使用2~4年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

1. 鼓形齒聯軸器外齒套采用鼓形齒，能確保輪齒良好嚙合

主要件采用優質鋼，輪齒為中硬齒面，承載能力高。根據用戶需要還可進行齒面硬化處理（HRC≥56）,承載能力有更大幅度提高，因而重量輕，轉動慣量小。

2. 邁動工業鼓形齒聯軸器采用可靠的潤滑結構與密封件，保證滿意的工作壽命與方便的維護。

3. 鼓形齒聯軸器設計對稱具有良好的互換性，當線速度大于36m/s時采取動平衡措施。

4. 鼓形齒聯軸器軸孔型式采用Y、Z1和J1組合，滿足多種軸孔連接需要.

5、邁動工業鼓形齒聯軸器承載能力強。在相同的內齒套外徑和聯軸器最大外徑下，鼓形齒式聯軸器的承載能力平均比直齒式聯軸器提高20%

6、邁動工業鼓形齒聯軸器角位移補償量大。當徑向位移等于零時，直齒式聯軸器的許用角位移為1&ordm；，而鼓形齒式聯軸器的許用角位移為1&ordm；30''，提高50%，在相同的模數、齒數、齒寬下，鼓形齒比直齒允許的角位移大；

7、鼓形齒聯軸器鼓形齒面使內、外齒的接觸條件得到改善，避免了在角位移條件下直齒齒端棱邊擠壓，應力集中的弊端，同時改善了齒面摩擦、磨損狀況，降低了噪聲，維修周期長； 4、鼓形齒聯軸器外齒套齒端呈喇叭形狀，使內、外齒裝拆十分方便。

8、邁動工業鼓形齒聯軸器傳動效率高達99.7%。

基于經上特點，國內外已普遍以鼓形齒替代直齒式聯軸器。天碩聯軸器生產的鼓形齒聯軸器品種規格齊全，并符合相應的標準。鼓形齒聯軸器，其剛性大，有撓性，無彈性，故不適宜用于要求減振、緩沖及二軸對中要求嚴格的機械。

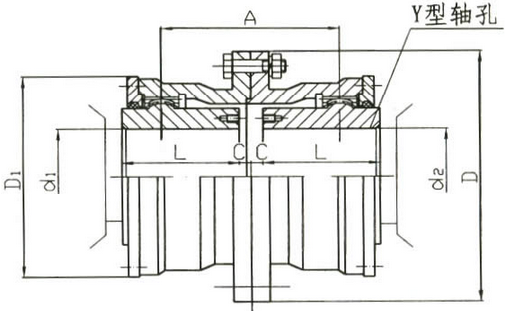

GICL鼓形齒式聯軸器基本參數和重要尺寸

型號	公稱扭矩Tn/N.m	許用轉速[n]	軸孔直徑	軸孔長度		D	D₁	A	C	C₁	C₂	轉動慣量	潤滑脂用量	重量Kg
		r/min		Y	Z₁,J₁							kg.㎡	mL
			d₁,d₂,d_z	L
GICL1	630	7100	16,18,19	42	-	125	95	75	20	-	-	0.009	55	5.9
			20,22,24	52	38					-	24
			25,28	62	44				10	-	19
			30,32,35,38	82	60				2.5	15	22
GICL2	1120	6300	25,28	62	44	144	120	88	10.5	-	29	0.02	100	9.7
			30,32,35,38	82	60					12.5	30
			40,42,45,48	112	84				2.5	13.5	28
GICL3	2240	5900	30,32,35,38	82	60	174	140	106	3	24.5	25	0.047	140	17.2
			40,42,45,48,50,55,56	112	84					17	28
			60	142	107						35
GICL4	3600	5400	32,35,38	82	60	196	165	125.5	14	37	32	0.091	170	24.9
			40,42,45,48,50,55,56	112	84						28
			60,63,65,70	142	107				3	17	35
GICL5	5000	5000	40,42,45,48,50,55,56	112	84	224	183	142	3	25	28	0.167	270	38
			60 63 65 70 71 75	142	107					20	35
			80	172	132					22	43
GICL6	7100	4800	48 50 55 56	112	84	241	200	160	6	35	35	0.267	380	48.2
			60 63 65 70 71 75	142	107					20	35
			80 85 90	172	132				4	22	43
GICL7	10000	4500	60 63 65 70 71 75	142	107	260	230	180	4	35	35	0.453	570	68.9
			80 85 90 95	172	132					22	43
			100	212	167						48
GICL8	14000	4000	65 70 71 75	142	107	282	245	193	5	35	35	0.646	660	83.3
			80 85 90 95	172	132					22	43
			100 110	212	167						48
GICL9	18000	3500	70 71 75	142	107	314	270	208	10	45	45	1.036	700	110
			80 85 90 95	172	132
			100 110 120 125	212	167				5	22	43
											49
GICL10	31500	3200	80 85 90 95	172	132	346	300	249	5	43	43	1.88	900	157
			100 110 120 125	212	167					22	49
			130 140	252	202					29	54
GICL11	40000	3000	100 110 120 125	212	167	380	330	267	6	29	49	3.28	1200	217
			130 140 150	252	202						54
			160	302	242						64
GICL12	56000	2600	120 125	212	167	442	380	313	6	57	57	5.08	2000	305
			130 140 150	252	202					29	55
			160 170 180	302	242						68
GICL13	80000	2300	140 150	252	202	482	420	364	7	54	57	10.06	3000	419
			160 170 180	302	242					32	70
			190 200	352	282						80
GICL14	112000	2100	160 170 180	302	242	520	465	415	8	42	70	16.774	4500	594
			190 200 220	352	282					32	80
GICL15	160000	1900	190 200 220	352	282	580	510	429	10	34	80	26.55	5000	783
			140 150	410	330					38	-
GICL16	250000	1600	200 220	352	282	680	595	501	10	58	80	52.22	8000	1134
			240 250 260	410	330					38	-
			280	470	380					38
GICL17	280000	1500	220	352	282	720	645	512	10	74	80	69	10000	1305
			240 250 260	410	330
			280 300	470	380					39	-
GICL18	355000	1400	240 250 260	410	330	775	675	524	10	46	-	96.16	11000	1626
			280 300 320	470	380					41	-
GICL19	450000	1300	260	410	330	815	715	560	10	67	-	115.6	13000	1773
			280 300 320	470	380					41
			340	550	450
GICL20	500000	1200	280 300 320	470	380	855	755	595	13	44	-	167.41	16000	2263
			340 360	550	450
GICL21	630000	1100	300 320	470	380	915	795	611	13	59	-	215.7	20000	2593
			340 360 380	550	450					44
GICL22	710000	950	340,360,380	550	450	960	840	632	13	44	-	278.07	26000	3036
			400	650	450
GICL23	800000	900	360,380	550	450	1010	890	666	13	44	-	379.4	29000	3668
			400,420	650	540					48
GICL24	1000000	875	380	550	450	1050	925	685	15	46	-	448.1	32000	3946
			400,420,450	650	540					50
GICL25	1120000	850	400,420,450,480	650	540	1120	970	724	15	50	-	564.64	34000	4443
GICL26	1250000	825	420,450,480,500	650	540	1160	990	733	15	50	-	637.4	37000	4791
GICL27	1400000	800	450,480,500	650	540	1210	1060	739	15	50	-	866.26	45000	5758
			530	800	680
GICL28	1600000	770	480,500	650	540	1250	1080	805	20	55	-	1020.76	47000	6232
			530,560	800	680
GICL29	2240000	725	500	650	540	1340	1200	798	20	57	-	1450.84	50000	7549
			530,560,600	800	680
GICL30	2800000	700	530,560,600,630	800	680	1390	1240	806	20	55	-	1974.17	59000	9514

如何區分：

GICL型--基本型(寬型)；

GIICL型--基本型(窄型)；

GICLZ型--中間軸型(寬型)；

GIICLZ型--中間軸型(窄型)；

GICL、GIICL型,用于兩軸端直接聯接；

GICLZ、GILZ型，用于兩軸長距離聯接；

GCLD型--電機軸伸型，用于電機軸伸聯接；
